Реферат



К асс 30 1, 14

СССР

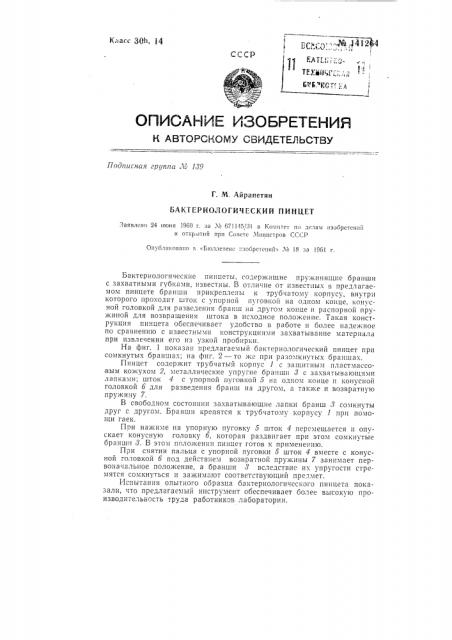

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Под1111СНС1я а,0!1Л111> .4 139

Г. М. Айрапетян

БАКТЕРИОЛОГИ Ч ЕС К И Й П И Н ЦЕТ

Заявлено 24 июня 1960 г. за М 67! !45!3! в Комитет по делам изобретений

От1(! »ITIIA Прн СОВЕт Е i !ИНИЕтрОВ CC(.Ð

Опубликовано в:<Ьюллетене 1:зобретениш» _#_. !8 за 1961 г.

Бактериологические пинцеты, содержащие пружинящие бранши с захватными губками, известны. В отли:ше от извеcTHblx H предлагаемом пинцете бранши прикреплены к трубчатому корпусу, внутри которого проходит шток с упорной пуговкой на одном конце, конусной головкой для разведения бранш на другом конце и распорной пружиной для возвращения штока в исходное положение. Такая конструкция пичцета обеспечивает удобство в работе и более надежное по сравнению с известными конструкциями захватывание материалd при извлечении его из узкой пробирки.

На фиг. 1 показан предлагаемый бактериологический пинцет прн сомкнутых браншах; на фиг. 2 — то >ке при разомкнутых браншах.

Пинцет содержит трубчатый корпус 1 с зашитным пластмассовым кожухом 2, металлические упругие браншн 3 с захватывающими

:!анка>1и; IIITQK -.1 с упорной Il) I oBI<011 5 0+Ho%1 IiOHIIe 11 конуcHoll головкой б для разведения бранш на другом, а также и возвратную пружичу 7.

B свободном состоянии захватывающие лапки бранш 3 сомкнуты друг с другом. Бранши крепятся к трубчатому корпусу 1 прн помощи гаек.

При на>киме на упорную пуговку 5 шток 4 перемещается н опускает конусную головку б, которая раздвигает при этом сомкнутые браншн 3. B этом поло>кении пинцет готов к применению.

При снятии пальца с упорной пуговки 5 шток 4 вместе с конусной головкой б под действием возвратной пружины 7 занимает первоначальное положение, а бранши 3 вследствие их упругости стремятся сомкнуться и зажимают соответствующий предмет.

Испытания опытного образца бактериологического пинцета показали, что предлагаемый инструмент обеспечивает более высокую производительность труда работников лаборатории.

¹ 141264

Предмет изобретен и я

Бактериологический пинцет, содержащий пружинящие бранши с захватными губками, о т л и ч а ю щ и и "я тем, что, с целью обеспечения удобства в работе и более надежного захватывания материала при извлечении его из узкой пробирки, бранши пинцета прикреплены к трубчатому корпусу, внутри которого проходит шток с упорной пуговкой на одном конце, конусной головкой для разведения бранш на другом конце и распорной пружиной для возвра1цения штока в исходное положение.

Фиг 2

Фиг.1
