Реферат



Изобретение относится к сельскому хозяйству, а именно к управляющим устройствам оросительных систем. Цель изобретения - улучшение эксплуатационных характеристик путем обеспечения стабилизации расхода воды. В колодце 1 установлены входной 2, выходной 3 и сбрасывающий 4 патрубки. Сбрасывающий патрубок снабжен заслонкой 7, установленной на штоке 8 с эксцентриситетом. Шток 8 тросом 10 соединен с поплавком 11. При повышении уровня воды в колодце поплавок всплывает, трос ослабляется и заслонка 7 поворачивается, сбрасывая часть воды из колодца. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1412664 A 1 д 4 А 01 Ci 25 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

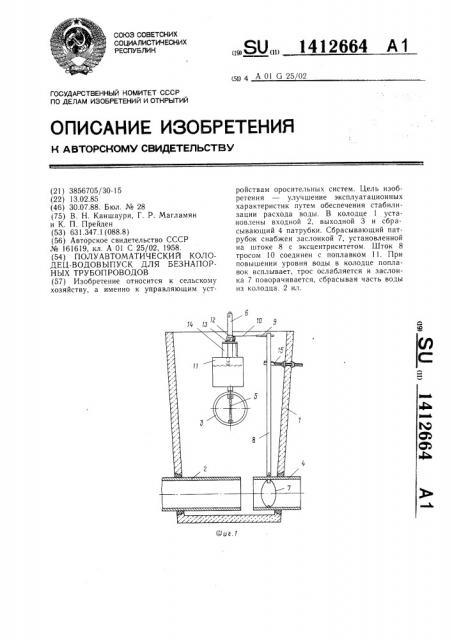

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3856705/30-15 (22) 13.02.85 (46) 30.07.88. Бюл. № 28 (75) В. Н. Каишаури, Г. P. Магламян и К. П. Прейден (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР № 161619, кл. А 01 С 25/02, 1958. (54) ПОЛУАВТОМАТИЧЕСКИЙ КОЛОДЕЦ-ВОДОВЫ ПУСК ДЛЯ БЕЗНАПОРНЫХ ТРУБОПРОВОДОВ (57) Изобретение относится к сельскому хозяйству, а именно к управляющим устройствам оросительных систем. Цель изобретения — улучшение эксплуатационных характеристик путем обеспечения стабилизации расхода воды. В колодце 1 установлены входной 2, выходной 3 и сбрасывающий 4 патрубки. Сбрасывающий патрубок снабжен заслонкой 7, установленной на штоке 8 с эксцентриситетом. Шток 8 тросом 10 соединен с поплавком 11. При повышении уровня воды в колодце поплавок всплывает, трос ослабляется и заслонка 7 поворачивается, сбрасывая часть воды из колодца. 2 ил.

1412664

Составитель Е. Попова

Редактор А. Лежнина Техред И. Верес Корректор A. Тяско

Заказ 3681/3 Тираж 661 Подписное

ВНИИГ1И Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, а именно к управляющим устройствам оросительной системы, Целью изобретения является улучшение эксплуатационных характеристик водовы пуска.

На фиг. 1 изображено предлагаемое, устройство; на фиг. 2 — заслонка.

Устройство содержит колодец 1 с входным 2, выходным 3 и сбрасывающим 4 патрубками.

Патрубок 3 снабжен заслонкой 5 со штоком 6 управления.

В сбрасывающем патрубке 4 установлена заслонка 7 со штоком 8, на котором она закреплена эксцентрично на вертикальной оси. Конец штока 8 через рычаг 9 и трос

10 жестко связан с поплавком 11. Трос 10 перекинут через ролик 12, вращающийся на подставке 13.

Штоки 6 и 8 установлены с возможностью вращения в опорах соответствующих кронштейнов 14 и 15, неподвижно закреп,ленных в колодце 1.

Устройство работает следующим образом.

На дроссельную заслонку 7 постоянно действует открывающий ее момент от разности гидродинамических давлений, обусловленный эксцентричным креплением ее на оси.

При увеличении транзитного расхода, уровень воды в колодце 1 повышается, поплавок 11 всплывает, ослабляя трос 10, при этом последний не препятствует повороту заслонки 7 в сторону открытия.

При уменьшении расхода поплавок 11, следуя за понижающимся уровнем воды, посредством троса 10 поворачивает за собой рычаг 9 и прикрывает заслонку.

Формула изобретения

15 Полуавтоматический колодец-водовыпуск для безнапорных трубопроводов, включающий дроссельную заслонку со штоком, связанную с поплавком, отличающийся тем, что, с целью улучшения эксплуатационных характеристик путем обеспечения стабилизации расхода воды, дроссельная заслонка установлена эксцентрично на штоке, на верхнем конце которого жестко закреплен рычаг, соединенный с поплавком гибкой связью, перекинутой через ролик.
