Машина для отделения семян из выжимок винограда

Машина для отделения семян из выжимок винограда

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для массовой переработки собранных плодов, овощей и ягод, в частности к устройствам для отделения семян из выжимок винограда. Цель изобретения - повышение качества отделения семян и упрощение конструкции. Машина для отделения семян из выжимок винограда состоит из сетчатого барабана 1 внутри которого эксцентрично размещен вал с бичами, имеющими винтовую форму и размещенными на валу по двум эквидистантным винтовым линиям. На раме 4 размещены также, привод, включающий электродвигатель 5 и редуктор 6, соединенные втулочно-пальцевой муфтой, четыре опорных катка, снабженных ребордами и кинематически связанных с приводом. Барабан 1 снабжен загрузочным бункером . Под барабаном установлен приемный желоб 10 со шнеком 11 для сбора и транспортирования отделенных от выжимок семян. 5 ил. с ф ел

СОЮЗ СОВЕТСКИХ

СО 1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 А 23 М 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4196196/28-13 (22) 13.01.87 (46) 30.07.88. Бюл..9 28 (7 1) Совхоз-завод "Гидический"

Страшенского района МССР и Кишиневский сельскохозяйственный институт им. М.Ф.фрунзе (72) В.К.Паланчук, Ю.Д.Гельфман, В.К.Андрейчук и I|.Ê.Ïàëàí÷óê (53) 631. 361. 75 (088 ° 8) (56) .Авторское свидетельство СССР

В 1246972, кл. А 23 N !5/00, 1984. (54) МАШИНА ДЛЯ ОТДЕЛЕНИЯ СЕМЯН ИЗ

ВЬШМОК ВИНОГРАДА (57) Изобретение относится к устройствам для массовой переработки собранных плодов, овощей и ягод, в частности к устройствам для отделения семян иэ выжимок винограда. Цель изоб.80» 1412 11 А1 ретения — повышение качества отделения семян и упрощение конструкции.

Машина для отделения семян из выжимок винограда состоит из сетчатого барабана 1 внутри которого эксцентрично размещен вал с бичами, имеющими винтовую форму и размещенными на валу по двум эквидистантным винтовым линиям. На раме 4 размещены также привод, включающий электродвигатель

5 и редуктор 6, соединенные втулочно-пальцевой муфтой, четыре опорных

\ катка, снабженных ребордами и кинематически связанных с приводом. Барабан 1 снабжен загрузочным бункером 9.

Под барабаном установлен приемный желоб 10 со шнеком 11 для сбора и транспортирования отделенных от выжимок семян. 5 ил.

1412711

Изобретение относится к устройствам для массовой переработки собранных плодов, овощей и ягод, в частности к устройствам для отделения семян .иэ выжимок винограда.

Цель изобретения — повышение каче> ства отделения семян и упрощение кон, струкции.

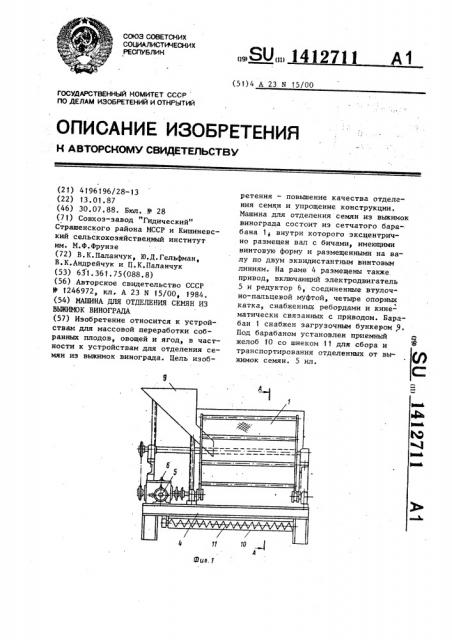

На фиг. i схематически изображена машина для отделения семян иэ выжимок; ,: на фиг. 2 — разрез А-А на фиг. i; на фиг.. 3 — привоц барабана и вала с бичами; на фиг. 4 — бич; на фиг, 5— схема размещения бичей на валу. 15

Машина состоит из сетчатого бара бана 1, внутри которого эксцентрично размещен вал 2 с бичами 3, имеющими винтовую форму и размещенными на ва лу по двум эквидистантным винтовым 2О линиям. Иа раме ч размещены также привод, включающий электродвигатель

5 и редуктор -6, соединенные втулочно пальцевой муфтой 7, четыре опорных катка 8, снабженных ребордами и ки- 25 нематически связанных с приводом, Барабан снабжен загрузочным бункером

9. Под барабаном установлен приемный желоб 10 со шнеком 11 для сбора и транспортирования отделенных от вы- 30 жимок семян.

Машина работает следующим образом.

После включения электродвигателя

5 масса из загрузочного бункера 9 попадает в сетчатый барабан 1, где при помощи бичей 3 происходит отделение семян от выжимок. Выделенные семена попадают в приемный желоб 10, откуда шнек 11 транспортирует их к месту сборки.

За счет эксцентричного расположения вала 2 по отношению к барабану

1 создается дополнительное усилие, исключающее образование комков. Кроме того, винтовая форма бичей 3 и схема их размещения на валу 2 обеспечивают дополнительное разделение компонентов при поступлении их из малого объема в большой, Применение машины позволяет повысить качество отделения семян и упростить конструкцию устройства.

Ф о р и у л а изобретения

Машина для отделения семян из выжимок винограда, содержащая сетчатый барабан, внутри которого на валу укреплены бичи, отличающаяся тем, что, с целью повышения качества отделения семян и упрощения конструкции, вал с бичами установлен эксцентрично относительно оси барабана, а бичи имеют винтовую форму и размещены на валу по двум эквидистантным винтовым линиям.
