Устройство для контроля формы стопы

Иллюстрации

Показать все

Реферат



Изобр етение относится к приспособлениям для обмера ног и может быть использовано в обувной промышленности , а также для врачебного контроля конфигурации стоп при массовых медицинских осмотрах. Целью изобретения является повышение оперативности контроля и упрощение эксплуатации. Устройство содержит прямоугольный корпус 1, опорную площадку 2, выполненную в виде жесткой платформы, в отверстиях которой размещены подвижные стержни 3 с заостренными нижними концами и шаровидными головками на верхних концах . Под воздействием усилия, вызванного установкой стопы пациента на опорную площадку 2, подвижные стержни 3 перемещаются вниз, увлекая за собой опорную площадку 2. При этом же подвижные стержни, шаровидные головки которых соприкасаются с опорной частью стопы, перфорируют носитель 7 информации (диаграммную ленту), оставляя в нем отверстия, расположение которых соответствует форме стопы 1 ил.

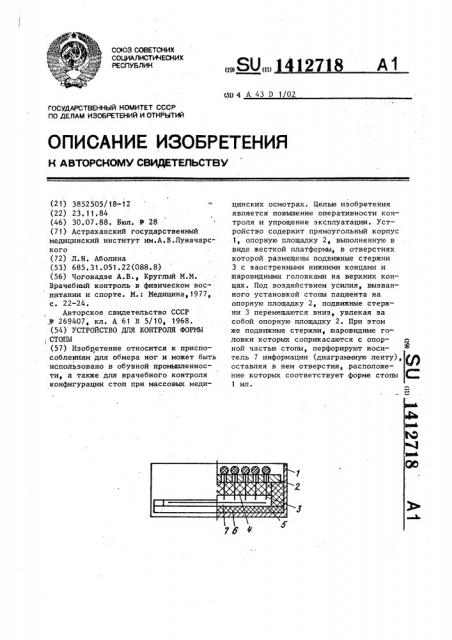

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (SD4 А43D 102

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3852505/18-12

4 (22) 23. 11.84 (46) 30.07.88. Бюл. У 28 (71) Астраханский государственный медицинский институт им.А.В.Луначарского (72) Л.Н. Аболина (53) 685.31.051.22(088.8) (56) Чоговадзе А.В. ° Круглый М.М.

Врачебный контроль в физическом воспитании и спорте. М.: Медицина,1977, с. 22-24.

Авторское свидетельство СССР

0 269407, кл. А 61 В 5/10, 1968, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ФОРМЫ

CT0Hbl (57) Изобретение относится к приспособленйям для обмера ног и может быть использовано в обувной промышленности, а также для врачебного контроля конфигурации стоп при массовых медиSU, 412718 А1 цинских осмотрах. Целью изобретения является повышение оперативности контроля и упрощение эксплуатации. Устройство содержит прямоугольный корпус

1, опорную площадку 2, выполненную в виде жесткой платформы, в отверстиях которой размещены подвижные стержни

3 с заостренными нижними концами и шаровидными головками на верхних концах. Под воздействием усилия, вызванного установкой стопы пациента на опорную площадку 2, подвижные стержни 3 перемещаются вниз, увлекая за собой опорную площадку 2. При этом же подвижные стержни, шаровидные головки которых соприкасаются с опорной частью стопы, перфорируют носитель 7 информации (диаграммную ленту) оставляя в нем отверстия, расположение которых соответствует форме стопы

1 ил.

1 1412718

Формула изобретения! Составитель А.Робинов

Редактор Е.Копча Техред JI.Cåðäþêoâà Корректор А.Тяско

Заказ 3687/6 Тираж 408 Подписное

ВНИИПИ Государственного комйтета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород„ ул. Проектная, 4

Изобретение относится к приспособениям для обмера ног и может быть спользовано, например, в обувной

Йромьппленности, а также для врачебно- 5

to контроля конфигурации стоп при массовых медицинских осмотрах.

Целью изобретения является повьппеие оперативности контроля и упрощеие эксплуатации, 10

На чертеже приведена схема устройтва.

Устройство для контроля формы стосодержит прямоугольный корпус порную площадку 2, выполненную в иде жесткой платформы, .в отверстиях оторой размещены подвижные стержни с заостренными нижними концами и аровидными головками на верхних конах,„ эластичную прокладку 4, фикси- 20 ующую стержни в вертикальном полоении, упругую опору 5, расположеную по периметру корпуса 1, упругую одкладку 6 и носитель 7 информации.

Устройство работает следующим фбраэом.

Под воздействием усилия, вызванного установкой стопы пациента на порную площадку 2, подвижные стерж- 3 и 3 перемещаются вниз, увлекая за обой опорную площадку 2. При этом е подвижные стержни, шаровидные гог овки которых соприкасаются с опор-! ной частью стопы, перфорируют носитель 7 информации (например, диаграммную ленту), оставляя в нем отверстия, расположение которых соответствует форме стопы. При снятии нагрузки опорная площадка 2 под действием сил упругой опоры 5, увлекая за собой подвижные стержни 3, возвращается в исходное положение, После извлечения заостренных концов подвижных стержней 3 из носителя 7 информации последний может быть заменен, Устройство для контроля формы стопы, содержащее корпус с размещенной в нем опорной площадкой для помещения стопы, средства локальной фиксации высоты свода стопы, снабженные контактирующими со стопой элементами, и носитель информации, о т л и ч а ющ е е с я тем, что, с целью повышения оперативности контроля и упро-. щения эксплуатации, опорная площадка-выполнена в виде жесткой платформы с отверстиями, установленной на упругой опоре и снабженной эластичной прокладкой, а средства фиксации высоты свода стопы выполнены в виде подвижных стержней с заостренными. нижними концами, размещенных в отверстиях платформы.
