Реферат



Изобретение предназначено для нейрохирургии . Цель изобретения - уменьшение травмирования ткани спинного мозга . Инструмент состоит из рукоятки 1, рабочей части 2, содержащей опорные площадки 3, обоюдоострое лезвие 4. По боковым поверхностям рабочей части по оси лезвия 4 сделаны прямоугольные углубления, а с двух сторон лезвия по биссектрисе угла проточены канавки. Прямоугольные углубления по оси лезвия позволяют осуществлять визуальный контроль за выполнением манипуляций на спинном мозге. Наличие прямого угла между каждой опорной площадкой и противоположной к ней стороной лезвия позволяет выполнить прямоугольный дренажный канал в бессосудистой зоне мозга . 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1412754

iSO 4 А 61 В 17/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4189124/28-14 (22) 02.02.87 (46) 30.07.88. Бюл. № 28 (71) Белорусский научно-исследовательский институт травматологии и ортопедии (72) В. Н. Николаев и С. В. Макаревич (53) 615.475 (088.8) (56) Muellet,ÑØÀ, № OP — 700, 1973, с. 40. (54) СКАЛЬПЕЛЬ ДЛЯ НЕЙРОХИРУРГИЧЕСКИХ ОПЕРАЦИЙ (57) Изобретение предназначено для нейрохирургии. Цель изобретения — уменьшение травмирования ткани спинного мозга. Инструмент состоит из рукоятки 1, рабочей части 2, содержащей опорные площадки 3, обоюдоострое лезвие 4. По боковым поверхностям рабочей части по оси лезвия 4 сделаны прямоугольные углубления, а с двух сторон лезвия по биссектрисе угла проточены канавки. Прямоугольные углубления по оси лезвия позволяют осуществлять визуальный контроль за выполнением манипуляций на спинном мозге. Наличие прямого угла между каждой опорной площадкой и противоположной к ней стороной лезвия позволяет выполнить прямоугольный дренажный канал в бессосудистой зоне мозга. 4 ил.

1412754

Изобретение относится к медицине, а именно к нейрохирургии, и предназначено для выполнения манипуляций на спинном мозге.

Целью изобретения является уменьшение травмирования ткани спинного мозга.

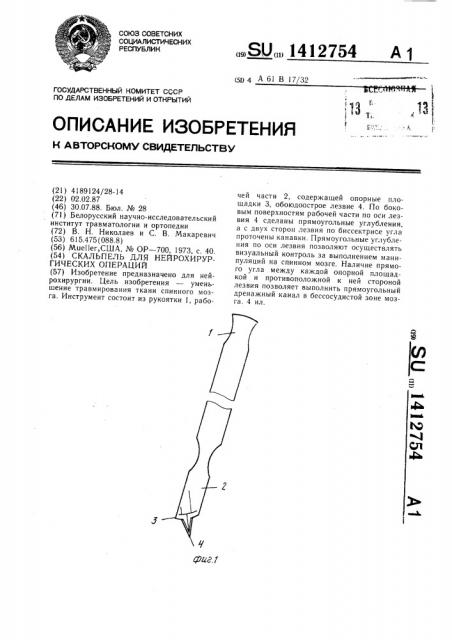

На фиг. 1 приведен общий вид скальпеля; на фиг. 2 — рабочая часть и .лезвие в увеличенном виде; на фиг. 3 сечение А — А на фиг. 2; на фиг. 4 — при мер использования инструмента.

Инструмент состоит из рукоятки 1, рабочей части 2, содержащей опорные площадки 3, обоюдоострое лезвие 4. Бо боковым поверхностям рабочей части 2 по оси лезвия 4 сделаны прямоугольные углубления 5, а с двух сторон лезвия, по биссектрисе угла, проточены канавки б. Угол между опорной площадкой и противоположной к ней стороной лезвия 4 — прямой. Скальпель может иметь несколько типоразмеров.

Скальпель используют следующим образом.

Осуществляют передний или задний хи, рургический доступ к спинному мозгу по общепринятой методике. После выделения содержимого спинномозгового канала и вскрытия твердой мозговой оболочки остри ем лезвия 4 осторожно производят прокол на вершине кисты спинного мозга в бессосудистой зоне и вводят лезвие в ткань мозга в положении так, чтобы одна из опорных площадок 3 была параллельна поверхности спинного мозга. При этом формируется одна стенка дренажного канала.

При проникновении лезвия в кисту по канавкам б лезвия 4 выделяется содержимое кисты спинного мозга — ликвор, что служит доказательством правильного произведенного разреза. Затем скальпель переводят в положение до соприкосновения противоположной опорной площадки 3 с поверхностью спинного мозга. Образуется прямоугольный дренажный канал, который выполнен двумя движениями без извлечения инструмента при незначительной травматичности.

Таким образом, прямоугольные углубления по оси лезвия позволяют осущестIG влять визуальный контроль за выполнением манипуляций на спинном мозге, а канавки на лезвие — сразу диагностировать правильность вскрытия посттравматической кисты без удаления лезвия из ткани и исключить повторные режущие движения. Наличие прямого угла между каждой опорной площадкой и противоположной к ней стороной лезвия позволяет выполнить строго прямоугольный дренажный канал в бессосудистой зоне мозга с исключением допол20 нительного его травмирования.

Формула изобретения

Скальпель для нейрохирургических операций, рабочая часть которого выполнена в виде обоюдоострого лезвия треугольной формы и рукоятки, отличающийся тем, что, с целью уменьшения травмирования ткани спинного мозга, основание рабочей части снабжено двумя опорными площадками, выполненными так, что угол между каждой опорной площадкой и противоположной к ней стороной лезвия — прямой, лезвие имеет канавку от своей вершины до основания рабочей части, в которой по боковым поверхностям выполнены прямоугольные углубления.

1412754

A-A

Фиг. 3

l412754
