Изобретение относится к производству керамических изделий, преимущественно крупногабаритных фарфоровых изделий.

Цель изобретения — упрощение конструкции, максимальное использование шпикера, повышение качества изделий.

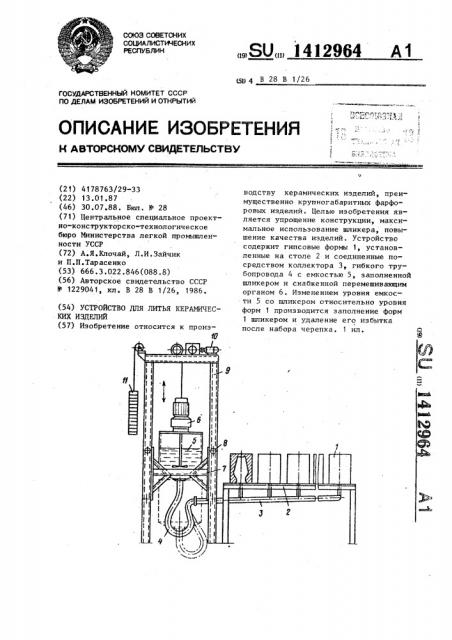

На чертеже изображена принципиальная схема устройства.

Устройство содержит. гипсовые формы 1 с отверстиями для залива шликера, установленные на столе 2 и соединенные посредством коллектора 3, гибкого трубопровода 4 с емкостью 5, заполненной шпикером и снабженной перемешивающим органом 6. Емкость 5 установлена на подвижной тележке 7 с роликами 8, перемещающимися по направляющим 9.

Устройство работает следующим образом.

Емкость 5 устанавливают в положение, при котором уровень шликера в ней выше уровня форм 1, в результате чего шликер по гибкому трубопроводу

4 и коллектору 3 поступает через ниж;нее отверстие в формы 1, заполняя их.

По истечении заданного времени, необходимого для набора черепка, производят слив избытка шпикера, для чего емкость 5, установленную на тележке

7, опускают до положения, прн котором

5 уровень шликера в ней устанавливает ся ниже уровня гипсовых форм 1, эа счет чего избыток шлихера возвращается в емкость 5. Перемещение емкости

5 производится приводом 10. Литейные свойства шпикера в емкости 5 сохраняются благодаря постоянному перемешиванию с помощью перемешивающего органа 6.

15.Формула изобретения

Устройство для литья керамических изделий, содержащее гипсовые формы с отверстием для подачи шлихера, распо20 ложенным в нижней части,и средство для заливки и удаления избыточного шликера, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и максимального использования

25 шликера, средство для заливки и удаления избыточного шликера выполнено в виде емкости, сообщенной с отверстиями гипсовых форм и установленной с возможностью возвратно-поступатель30 ного перемещения в вертикальной плоскости.
