Устройство для транспортирования деталей покрышек

Устройство для транспортирования деталей покрышек

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для сборки покрьппек пневматических шин и может использоваться в шинной лромьшшенности при транспортировании деталей покрьппек, в частности брекерно-протекторных браслетов. Цель изобретения - возможность обеспечения надежного захвата брекернопротекторных браслетов различных диаметров . Для этого устройство снабжено равномерно установленными по всей внутренней поверхности эластичной оболочки ребрами жесткости, расположенными на центральном и боковых кольцевых участках. Ребра жесткости закреплены своими концами между соответствующими фланцами и бортами -эластичной оболочки. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (11) (д) 4 В 29 D 30/26

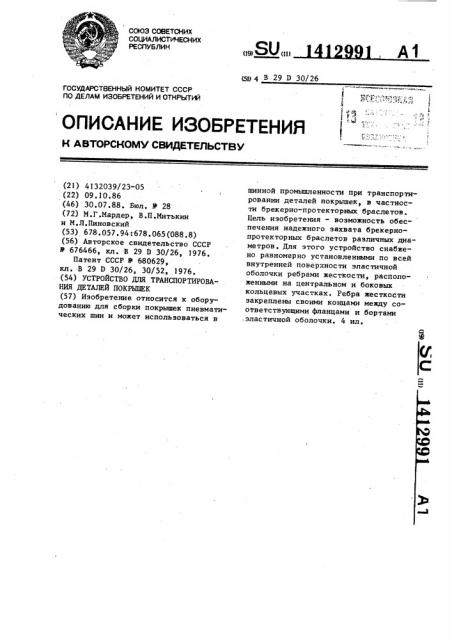

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4132039/23-05 (22) 09.10.86 (46) 30.07.88. Вюл. У 28 (72) M.Ã.Ìàðäåð, В.П.Митькин и М.Л.Пиновский (53) 678.057.94:678.065(088.8) (56) Авторское свидетельство СССР

Ф 676466, кл. В 29 D 30/26, 1976.

Патент СССР В 680629, кл. В 29 D 30/26, 30/52, 1976. (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ ДЕТАЛЕЙ ПОКРЫШЕК (57) Изобретение относится к оборудованию для сборки покрышек пневматических шин и может использоваться в шинной промьппленности при транспортировании деталей покрышек, в частности брекерно-протекторных браслетов.

Цель изобретения — возможность обеспечения надежного захвата брекернопротекторных браслетов различных диаметров. Для этого устройство снабжено равномерно установленными по всей внутренней поверхности эластичной оболочки ребрами жесткости, расположенными на центральном и боковых кольцевых участках. Ребра жесткости закреплены своими концами между соответствующими фланцами и бортами ,эластичной оболочки. 4 ил.

1412991

Изобретение относится к оборудованию для сборки покрышек пневматических шин и подобных иэделий и может использоваться в шинной промыш5 ленности при транспортировании деталей покрышек, в частности брекернопротекторных браслетов.

Целью изобретения является возможность обеспечения надежного захвата брекерно-протекторных браслетов различных диаметров.

На фиг.l схематично изображено предлагаемое устройство, продольный разрез; на фиг.2 — вид А на фиг.l; на фиг,3 — расположение ребер жесткости на эластичной оболочке; на фиг.4 — предлагаемое устройство, рабочее положение.

Устройство содержит корпус 1 с фланцами 2, привод 3 для его перемещения, эластичную оболочку 4 с бортами 5, образованную в меридиальном сечении центральным 6 и боковыми 7 наклонными кольцевыми участками и за- 25 крепленную своими бортами 5 на фланцах 2. Корпус 1 имеет средство 8 для подачи рабочего агента в полость эла" стичной оболочки 4. Устройство снабжено равномерно установленными по 30 всей внутренней поверхности эластичной оболочки 4 ребрами 9 жесткости, расположенными на центральном 6 и боковых кольцевых 7 участках и закрепленными своими концами 10 между соответствующими фланцами 2 и бортами 5 эластичной оболочки 4.

Устройство работает следующим образом.

При подаче в эластичную оболочку

4 рабочего агента (сжатого воздуха) через средство 8 оболочки начинает раздуваться за счет зон, находящихся

:между ребрами 9.

Ребра 9 жесткости в оболочке 4 являются местами образования складок, так как ребра 9 расположены через равные промежутки, то размеры гофр

11 образовавшиеся между этими складками будут одинаковыми. Наиболее выпуклой частью поверхностью гофр ll которая будет располагаться симметрично относительно ребер 9 образовавшихся гофр, будет охвачен и удерживаться брекерно-протекторный браслет

12 (фиг.4). Образование гофр 11 на поверхности эластичной оболочки 4, обращенной к брекерно-протекторному браслету 12, происходит при большем давлении, чем необходимое для получения естественной формы оболочки.

Это обуславливает большую жесткость эластичной оболочки 4 в рабочем состоянии, исключающей влияние на ее форму толчков при переносе браслета.

Меняя давление в оболочке 4 можно влиять на величину гофр 11, определяющих диаметр переноса, что,в свою очередь, дает возможность переносить брекерно-протекторные браслеты различных диаметров. Далее цикл повторяется, Формула изобретения

Устройство для транспортирования деталей покрышек, содержащее корпус с фланцами, привод для его перемещения, эластичную оболочку с бортами, образованную в меридиальном сечении центральным и боковыми наклонными кольцевыми участками и закрепленную своими бортами на фланцах, и средство для подачи рабочего агента в полость эластичной оболочки, о т л ич а ю щ е е с я тем, что, с целью возможности обеспечения надежного захвата брекерно-протекторных браслетов различных диаметров, оно снабжено равномерно установленными по всей внутренней поверхности эластичной оболочки ребрами жесткости, расположенными на центральном и боковых, кольцевых участках и закрепленными своими концами между соответствующими фланцами и бортами эластичной оболочки, 1412991

Фиг.2

1412991

Составитель Е.Кригер

Редактор Ю.Середа Техред JI олийнык Корректор M.Øàðoøè

Заказ 3725/20

Тираж 559 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
