Реферат



Изобретение относится к ударным устройствам и м.б. использовано в горно-добьгоающей пром-сти. Цель изобретения - повышение надежности работы установки. Базовая рама имеет опорный кронштейн (К) 1, шарнирно соединенный с несущей секцией (С) 2 коробчатой стрелы. Внутри С 2 смонтирована выдвижная С 6, связанная с гидродвигателем 7 ее перемещенияо На С 6 с возг можностью поворота смонтирован бутобой 13. С К 1 и С 2 шарнирно соединен гидроцилиндр 5 подъема стрелы. Выполнена С 2 в виде жестко соединенных между собой опорных узлов В и 9. Узел 8 соединен с К 1 и имеет расположенные с возможностью взаимодействия с боковыми и верхней сторонами С 6 соответственно попарно расположенные боковые ролики () 10 и установленный на оси шарнира соединения узла 8 с К 1 упорный Р. Узел 9 соед1шен с гидроцилиндром 5 и имеет опорный Р, установленный на оси шарнира его соединения с гидроцилиндром 5 с возможностью взаимодействия с нижней стороной С 6, В результате разрушения бутобоем 13 негабарита возникают изгибающий и крутящий моменты. Крутящий момент воспринимается Р 10 и через узел 8 и шарниры передается на К 1. Изгибающий момент воспринимается упорным Р и Р узла 9 и передается через шарниры на К 1 и штоки гидроцилиндров 5. 7 ил.

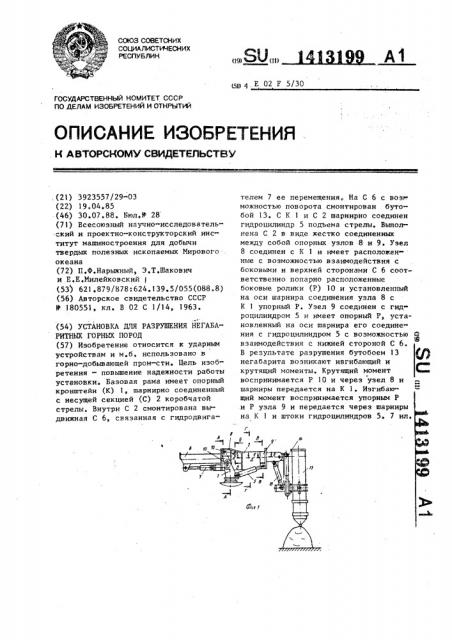

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9(ЯО(((! А 1

1511 4 Е 02 Р 5/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.(21) 3923557/29-03 (22) 19.04 ° 85 (46) 30.07.88. Бюл.й 28 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт машиностроения для добычи твердых полезных ископаемых Мирового океана (72) П.Ф.Нарыжный, З.Т.Шакович и Е.Е.Милейковский (53) 621 ° 879/878:624.139.5/055(088.8} (56) Авторское свидетельство СССР

В 180551, кл. В 02 С 1/14, 1963. (54) УСТАНОВКА ДЛЯ РАЗРУШЕНИЯ НЕГАБАРИТНЫХ ГОРНЫХ ПОРОД (57) Изобретение относится к ударным устройствам и м.б. использовано в горно-добывающей пром-сти. Цель изобретения - повышение надежности работы установки. Базовая рама имеет опорный кронштейн (К) 1, шарнирно соединенный с несущей секцией (С) 2 коробчатой стрелы. Внутри С 2 смонтирована выдвижная С 6, связанная с гидродвигателем 7 ее перемещения. На С 6 с воз . можностью поворота смонтирован бутобой 13. С К 1 и С 2 шарнирно соединен гидроцилинцр 5 подъема стрелы. Выполкена С 2 в виде жестко соединенных между собой опорных узлов 8-и 9. Узел

8 соединен с К 1 и имеет расположенные с возможностью взаимодействия с боковыми и верхней сторонами С 6 соответственно попарно расположенные боковые ролики (Р) 10 и установленный на оси шарнира соединения узла 8 с

К 1 упорный Р. Узел 9 соединен с гид роцилиндром 5 и имеет опорный Р, установленный на оси шарнира его соединения с, гидроцилиндром 5 с возможностью взаимодействия с нижней стороной С 6.

В результате разрушения бутобоем 13 негабарита возникают ивгибающий и крутящий моменты. Крутящий момент воспринимается P 10 и через узел 8 и шарниры передается на К 1. Изгибающий момент воспринимается упорным P и Р узла 9 и передается через шарниры на К I и штоки гидроцилиндров 5 ° 7 ил.

1413199

Изобретение относится к ударным стройствам., В частности к устаиовI

t аи для разрушения негабаритных кусОв ГОрнОЙ порОды с помОщью ВысОкоэ,нергетических ударников, и может -! быть использовано в горно-добывающей

Г РОМЬППЛЕННОСТИ»

Цель изобретения - повьш.ение над>ежности работы установки...

1О

На фиг.1 изображена уста»човка для аэрушеиия негабаритных горных пород; а фиг,2 - разрез А-А на фиг.l; на

<иг >3 разрез ВЬ нЯ фиг»1 ИЯ иг.4 — разрез 3-8 на фиг„l; на 15 иг.5 — сечение Г-Г на фиг.l; на иг. 6 — сечение Д-Д на фиг.l„ на иг„ 7 — сечение Е-Е на фиг.l.

Установка вкжочает базовую раму с порным кронштейном 1, несущую секцию 2О

° КОрОбчЯтОЙ стрелы„, ОпирЯющуюся по редством шарниров 3 иа кронштейн и шарниров 4 на штоки гидроцилиндров

5 подъема стрелы, и смонтированную

Внутри нее вьдвижную секцию 6 стрелы, 2 связанную с гидродвигателем (гидро 1илиндров) 7 ее перемещения.

Несущая секция 2 содержит два жестфо соединенньж между сОбОИ Опорных силовь х узла 8 и 9. Узел 8 снабжен ЗО

Попарно расположенными боковыми роли-.

«сами 1О и упорньи роликом 11, установЕенныч на оси шарнира 3В

Узел 9 снЯбжен роликом 12, устчновpûHHûè на оси шарнира 4. Ролики 11

12 взаимодейс";."Вуют с горизонтальнь>34и сООтВетстВенно Верхней и нижней

IcToðoH8Iè выдвижной секции 6 стрелы, е боковые ролики Взаимодействуют с боковь ми веРтнкBIIbHbIIIH cTQgoHBMH этой 4О секции 6. Для ориентации бутобоя 13

ОТИОсительнО неГабЯрита устЯнОВКЯ снабженF. Гидроцилиндрами 1 4 и I 3 е» О управления

Установка для раэрушорнп негабари 1:.1с; еь>х ГОрнь х порОД работает следук>щж> образом, Иа>>>инист установки посредством Гпдроцилиндров и 7 Ориентиpует бутобой 13 (по радиусу н высоте) относ I»=

5О . T==.1TbHo негаба акта о

ПосредстВОМ гид-3QLg4JGHfppQB 14 H

15 бутОбой l3 ориентируется QTHocH т4-.-,льно поверхности негабарита (по ра- >диу у его или перпендИкулярно к одной из плоскостей негабарита).

2 процессе разрушения бутобоем 13 негабарита горной породы в выдвижной секции 6 стрелы от сил разрушения воз. никают крутящий и изгибающий моменты.

1 рутящий момент Воспринимается боковьии роликами 10 и через опорный силовой узел 8, шарниры 3 передается иа кронштейн 1 ° Изгибающий момент воспринимается упорным ll н опорным

12 роликами и передае гся через шарниры 3 и 4 силовых узлов 8 и 9 на опорнык кронштейн 1 и штоки гидроцилиндров 5.

С целью снижения нагрузок на ролики часть энергии (реакция) гасится силой веса выдвижной секции 6 стрелы и весом самого бутобоя 13.

Это обеспечивается тем, что подвижная секция 6 установлена внутри опорной секции 2 с воэможностью углового перемещения (обкатьвания по упорному ролику 11) своей горизонтальной плоскостью.

Формула и з о б р е т е н и я

Установка для разрушения негабаритHbIx горных пород, включающая базовую раму с опорным кронштейном, стрелу, выполненную иэ несущей секции, шарнирно соединенной с опорным кронштейном,, H из вьдвижной секции, гидроцилиндр подъема стрелы, шарнирно соединенный с опорным кронштейном и несущей секцией, гидродвигатель перемещения вьдвижной секции„ и смонтиро,. ванный на последней с возможностью поворота бутобой с гидроцилиндром его управления, отличающаяся тем; что, с целью повьппения надежности ее работы, стрела выполнена коробчатой, а ее несущая секция в ви де жестко соединенных между собой

Опорньи снловьи узлов, Оцин иэ которьи соединен с опорным кронштейном и имеет расположенные с возможностью взаимодействия с боковьии и верхней сторонами Выдвижной секции соответ ственно попарно расположенные боковые ролики и установленный на оси шарни ра его соединения с последним упорный ролик р я друГОЙ со едннен с гидро цилиндром подъема стрелы и имеет опорный ролик, установленный ня оси шарнира его соединения с последним с возможностью взаимодействия с ниж ней стороной вьдвпжной секции.

1413199

1413199
