Реферат



Изобретение м. б. использовано для перекачивания текучих сред. Цель изобретения - повышение надежности насоса. В корпусе расположен шланг, взаимодействующий с роликами 3 установленного на валу 5 ротора 4. Ротор 4 имеет механизм изменения межцентрового расстояния роликов 3, снабженный осевой пружиной 10. Механизм выполнен в виде втулки 6, установленной с возможностью осевого перемещения и снабженной регулировочным механизмом 7 с отсчетной шкалой 8. Ротор 4 снабжен подпружиненными в направлении его оси коромыслами, шарнирно установленными на роторе с возможностью взаимодействия с втулкой 6. Коромысла имеют плоские пружины. Наличие пружин 10 в механизме изменения межцентрового расстояния роликов 3 исключает люфты в соединениях. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 1 04 В 43 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4043874/25-06 (22) 19.02.86 (46) 30.07.88. Бюл. № 28 (72) Б. В. Рудерман и В. В. Кирковский (53) 621.684.4 (088.8) (56) Патент США № 3463092, кл. 417—

477, 1969. (54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС (57) Изобретение м. б. использовано для перекачивания текучих сред. Цель изобретения — повышение надежности насоса.

В корпусе расположен шланг, взаимодействующий с роликами 3 установленного на валу 5 ротора 4. Ротор 4 имеет механизм ц„Ь0„„1413271 А1 изменения межцентрового расстояния роликов 3, снабженный осевой пружиной 10.

Механизм выполнен в виде втулки 6, установленной с возможностью осевого перемещения и снабженной регулировочным механизмом 7 с отсчетной шкалой 8.

Ротор 4 снабжен подпружиненными в направлении его оси коромыслами, шарнирно установленными на роторе с возможностью взаимодействия с втулкой 6. Коромысла имеют плоские пружины. Наличие пружин 10 в механизме изменения межцентрового расстояния роликов 3 исключает люфты в соединениях. 3 ил.

1413271

Формула изобретения

Фиг. 1

Составитель В. Грузинов

Редактор И. Сегляник Тех ред И. Версс Корректор С. Черни

Заказ 3755/34 Тираж 574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к насосостроению, касается перистальтических насосов, и может найти применение в различных отраслях народного хозяйства для перекачивания текучих сред.

Цель изобретения — повышение надежности насоса.

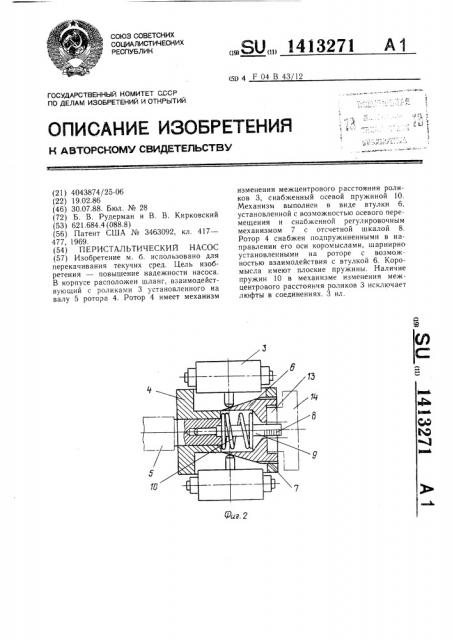

На фиг. 1 приведен поперечный разрез насоса; на фиг. 2 — то же, продольный разрез; на фиг. 3 — торец вала с отсчетной шкалой.

Насос содержит корпус 1, в котором расположен эластичный шланг 2, взаимодействующий с роликами 3 ротора 4, установленного на валу 5. Ротор 4 имеет механизм изменения межцентрового расстояния роликов 3, выполненный в виде конической втулки 6, установленной с возможностью осевого перемещения и снабженной винтовым регулировочным механизмом 7 с отсчетной шкалой 8, выполненной на конце вала 5 в виде установленного на нем нониуса 9. Механизм изменения меж центрового расстояния снабжен осевой пружиной 10, взаимодействующей с конической втулкой 6. Ротор 4 снабжен подпружиненными в направлении его оси коромыслами 11, шарнирно установленными на роторе 4 с возможностью взаимодействия с конической втулкой 6. Коромысла 11 имеют плоские пружины 12. Ролики 3 установлены на концах коромысел 11. На торце конической втулки 6 выполнены пазы 13 для регулировочного ключа 14.

При вращении ротора 4 ролики 3 взаимодействуют со шлангом 2 и перемещают по нему перекачиваемую среду от источника к потребителю. Степень пережатия шланга 2 регулируется изменением межцентрового расстояния роликов 3.

Для этого ключ 14 вставляют в пазы

13 и вращают коническую втулку 6, которая перемещается в осевом направлении при помощи винтового регулировочного мехаь1изма 7 (резьбового соединения втулки 6 и ротора 4). Пружина 10 обеспечивает при этом постоянный натяг в винтовом механизме 7 и выбор люфтов в нем.

Втулка 6 воздействует на прижатые к ней пружинами 12 коромысла 11, которые при этом перемещаются в радиаль10 ном направлении. Вместе с коромыслами 11 перемещаются и ролики 3. Тем самым меняется их межцентровое расстояние и пережим шланга 2, которые контролируются по шкале 8 нониуса 9.

Наличие пружин 10 и 12 в механизме изменения межцентрового расстояния роликов 3 исключает люфты в соединениях и повышает надежность насоса.

Перистальтический насос, содержащий корпус, в котором расположен эластичный шланг, взаимодействующий с роликами установленного на валу ротора, имеющего механизм изменения межцентрового рас25 стояния роликов, выполненный в виде конической втулки, установленной с возможностью осевого перемещения и снабженной винтовым регулировочным механизмом с отсчетной шкалой, отличающийся тем, . что, с целью повышения надежности, механизм

ЗО изменения межцентрового расстояния снабжен осевой пружиной, взаимодействующей с конической втулкой, ротор снабжен подпружиненными в направлении его оси коромыслами, шарнирно установленными на роторе с возможностью взаимодействия с кони35 ческой втулкой, ролики установлены на концах коромысел, а отсчетная шкала выполнена на конце вала.
