Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU „„1413281

А1 (50 4 Г 04 Г3 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

72

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4126985/25-06

r 22) 02.10.86, 46) 30.07.88. Бюл. № 28 (72) О..Ч. Науменко, В. 3. Шербин, ! . М. Яровенко и Б. Г. Смолянский (53) 621.67! (088.8) 563 Авторское свидетельство СССР

Л 1!60118, кл. 1 64 Г3 15/00, 1983.

Авторское свидетсльсз зо ГССР

¹ 1093834, к. 1. Г 04 3 5/00, 1983. (54) НАСОСНАЯ СТА!1ЦИЯ (57) Изооретение и. б. использовано в автоматизированных системах по перекачке, орючего. Цель изобретения — упрощение конструкции путем использования вспомогательного насоса для измерения расхода.

Напорный труоопровод (ТП) 3 основного насоса 1 снабжен запорным органом 4 с приводом 5, подключенным к системе управления, и соединен с напорным ТГ1 6 вспомогательного насоса 2. Всасывающий ТП насоса 2 подсоединен к ТП 3 насоса до запорного органа 4, а насос 2 подключен через датчик 8 скорости вращения ротора к системе управления. После заливки насоса происходит его включение, отключение насоса 2 от привода и переключение его в режим работы датчика расхода. Через насос 2 проходит толька часть жидкости, перекачиваемой насосом 1.

Соотношение количеств жидкости учитывается в блоке 30 умножения. Перекачка небольших количеств жидкости и опорожнение системы осуществляется только насосом 2. ил.

1413281

1

Изобретение относится к насосостроению, в частности может быть использовано в автоматизированных системах по перекачке горючего на складах и базах.

Цель изобретения — упрощение устройства путем использования вспомогательного насоса для измерения расхода.

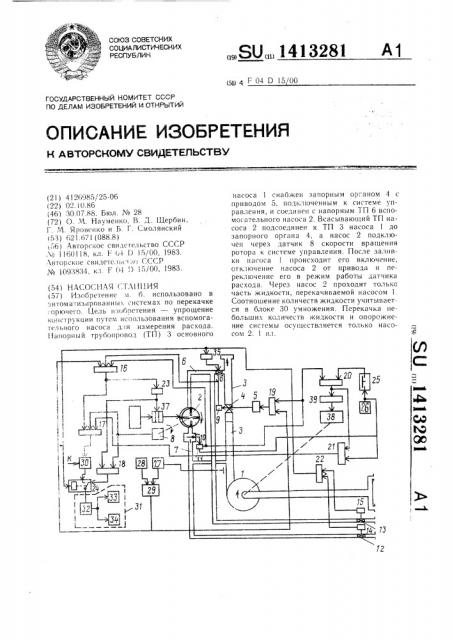

На чертеже показана принципиальная схема устройства.

Насосная станция содержит основной и вспомогательный насосы 1 и 2, при этом напорный трубопровод 3 основного насоса 1 снабжен запорным органом 4 с приводом 5, подключенным к системе управления, и соединен с напорным трубопроводом 6 вспомогательного насоса 2, кроме того, всасывающий трубопровод 7 вспомогательного насоса

2 подсоединен к напорному трубопроводу 3 основного насоса 1 на участке до запорного органа 4, а вспомогательный насос 2 подключен через датчик 8 скорости вращения ротора насоса 2 к системе управления, которая выполнена в виде совокупности датчика 9 положения запорного органа 4, блока 10 контроля заполнения с датчиком 11 наличия потока, запорных орга,нов 12 и 13, с датчиками 14 и 15 положения, логическими элементами И 16 — 22 и НЕ 23, электромагнитное реле 24 с контактами, кнопку 25 «Запуск», источник 26 логической «1», датчик 27 давления в напорной магистрали 3 основного насоса 1 с задатчиком 28, блок 29 сравнения, блок 30. умножения, регистратор 31, состоящий из преобразователя 32, индикатора 33 подачи и сумматора 34, привод 35 запорного органа 36, установленного на напорной магистрали 6 вспомогательного насоса 2, последний соединен со своим двигателем через электромагнитную муфту 37, а двигатель 38 основного насоса 1 подключен к блоку 39 управления.

Насосная станция работает следующим образом.

Перед заливкой всасывающей магистрали и корпуса основного насоса 1 запорный орган 4 на напорном трубопроводе 3 основного насоса 1, а также запорные органы 12 и 13 закрываются, а кнопка 25

«Запуск» включается.

До включения основного насоса 1 при отсутствии давления в его напорном трубопроводе 3 на выходе блока 29 сравнения напряжение равно логическому нулю, которое поступает на вход логического элемента И 19. До начала заполнения поток жидкости во всасывающем трубопроводе 7 отсутствует и на выходе датчика 11 наличия потока напряжение также равно логическому нулю. Этот сигнал поступает на входы логических элементов И 16, 19 и 20, напряжения на выходах которых равны логическому нулю. Привод 5 запорного органа 4 и двигатель 38 основного насоса 1 обесточены, запорный орган 4 закрыт, а насос 1 отключен. При этом, на выходе

2 элемента И 21 напряжение, равное логическому нулю, поступает на вход элемента И 17, на выходе которого напряжение равно логическому нулю.

>а счет наличия в цепи между выходом элемента И 16 и управляющим входом электромагнитной муфты 37 логического элемента HE 23, муфта 37 находится во включенном положении. При включении насоса 2 через открытый запорный орган 36 происходит удаление воздуха в напорный трубопровод 3 за запорный орган 4 и заполнение перекачиваемой жидкостью всасывающей магистрали и. корпуса насоса l.

Этот процесс продолжается до заполнения блока 10 контроля. При этом сработает датчик 11 наличия потока.

На этом процесс заливки насоса 1 заканчивается.

Автоматическое включение насоса 1 происходит следующим образом. При срабатывании датчика 11 напряжение на его выходе становится равным логической единице и поступает на входы первого, второй вход четвертого и первый вход пятого логических элементов И 16, 19 и 20, за счет чего на выходе последнего напряжение становится равным логической единице и через блок 39 управления происходит включение двигателя 38 основного насоса 1.

Насос 1 создает давление в напорном трубопроводе. Как только это давление, контролируемое датчиком 27, станет выше величины, задаваемой задатчиком 28, на выходе блока 29 сравнения напряжение станет равно логической единице и поступит на входы элементов И 16 и 19. Напряжение на выходе последнего станет равно логической единице, что обеспечит включение привода 5 и открытие запорного органа 4.

Насос 1 начинает перекачивать жидкость.

При этом, на выходе датчика 9 положения запорного органа 4 напряжение станет равно логической единице. Поэтому на выходе элемента И 16 напряжение станет равно логической единице, а на выходе элемента HE 23 — логическому нулю. Электромагнитная муфта 37 отключит вспомогательный насос 2.

За счет сопротивления участка трубопровода 3 с запорным органом 4, часть перекачиваемой насосом 1 жидкости пойдет во всасывающий трубопровод 7 через блок 10 контроля, насос 2, его напорный трубопровод 6 и через открытый запорный орган 36 опять в напорный трубопровод 3.

Этот поток приводит во вращение ротор насоса 2. Сигналы от датчика 8 скорости вращения поступают на входы элементов И 17 и 18. Эти сигналы проходят через блок 30 умножения и нормально закрытый контакт электромагнитного реле 24 к регистратору 31, в котором они, 1413281

5 10

Формула изобретения

Составитель К. Староверов

Редактор И. Сегчяник Техред И. Верес Корректор С. Черни

3 а ка з 3 755/34 Тираж 574 Подписное

BHHHHH Государственного комитета СССР по делам изобретений и открытий !! 3035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 пройдя через преобразователь 32, поступают на входы индикатора 33 подачи и сумматора 34. По индикатору 33 подачи можно судить о режиме работы перекачивающей станции и при необходимости корректировать его с помощью блока 39 управления двигателем 30 и запорного органа 4, а по показаниям сумматора 34 контролировать количество перекаченной жидкости.

Таким образом, после заливки насоса 1 происходит его включение, отключение вспомогательного насоса 2 от привода и переключение его в режим работы датчика расхода.

В этом случае через вспомогательный насос 2 проходит только часть жидкости, перекачиваемой основным насосом 1. Отношение количества жидкости, проходящей по напорному трубопроводу 3 насоса 1, к количеству жидкости, проходящей через насос

2, учитывается коэффициентом «К» в блоке

30 умножения.

Выключение насоса происходит автоматически в случае срыва перекачки, кроме того, остановить станцию можно вручную.

В первом случае, когда прекращается поступление жидкости в насос 1, падает давление в напорном трубопроводе 3. Напряжение на выходе датчика 27 давления станет ниже напряжения с выхода задатчика 28, в результате чего напряжение на выходе блока 29 сравнения станет равно логическому нулю и поступит на входы логических элементов И 16 и 19, что вызывает закрытие запорного органа 4.

Одновременно отключится датчик 1! наличия потока, напряжение на его выходе станет равно логическому нулю и поступит на вход элемента И 20, что приведет к отключению двигателя 38 насоса 1 и включению насоса 2. При срыве перекачки при наличии жидкости в откачиваемых емкостях процесс включения насоса 1 повторится, а при отсутствии жидкости станция должна быть отключена.

Для откачки остатков жидкости из всасывающей магистрали и корпуса насоса 1 при закрытых запорных органах 4, 12 и 13 и открытом запорном органе 36 автоматически включается вспомогательный насос 2 в описанном порядке. Насос 2 откачивает из всасывающей и напорной магистралей и корпуса основного насоса 1 оста ки жидкости и смесь ее с парами до их полного удаления. Контроль за полнотой удаления остатков жидкости осуществляется через блок 10.

Перекачка небольших количеств жидкости вспомогательным насосом 2 осуществляется при отключенном основном насосе 1, закрытом запорном органе 36 и открытых запорных органах 12 и 13.

В момент открытия запорных органов 2 и 13 напряжения на выходе датчиков 14 и 15 станут равны логическим нулям. Это вызывает появление на выходе элемента И 22 напряжения, равного логическому нулю, и приведет к закрытию запорного органа 36 и отключению электромагнитного реле 24.

При включенном насосе 2 жидкость из откачиваемой емкости поступает во всасывающий трубопровод 7 и через блок 10 поступает в насос 2, из которого через напорный трубопровод 6 поступает к потребителю. Измерение расхода и количества перекаченной насосом 2 жидкости при этом осуществляется следующим образом.

Частотные сигналы датчика 8, пропорциональные подаче насоса 2, поступают на вход элемента И 18, проходят его и через замкнутые контакты электромагнитного реле

24 поступают на вход регистратора 31.

В этом случае индикатор 33 и сумматор 34 обеспечивают съем показаний, соответствующих подаче только вспомогательного насоса 2. Таким образом, расширяются функциональные возможности вспомогательного насоса 2, использование которого в качестве датчика расхода позволяет упростить насосную станцию, управление процессами перекачки горючего.

Таким образом, расширяются фун itiioнальные возможности вспомогательного насоса, использования которого в качестве датчика расхода позволит упростить схему станции и процесс управления перекачкой.

Насосная станция, содержащая основной и вспомогательный насосы и систему управления, при этом напорный трубопровод основного насоса снабжен запорным органом с приводом, подключенным к системе управления, и соединен с напорнь1м трубопроводом вспомогательного насоса, отличающаяся тем, что, с целью упрощения станции путем использования вспомогательного насоса для измерения расхода, всасывающий трубопровод вспомогательного насоса подсоединен к напорному тру. бопрогоду основного насоса на участке до запорного органа, а вспомогательный насос подключен к системе управления.
