СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 151) 4 F 16 1 13/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н детои:ком саидетепьствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ (2I) 4058028/40-08 (22) 16,04.86 (46) 30. 07. 88. Вюл. ." 28 (72 ) А. И. Алешко, В, Р. Данченко и К, В.Штанько (53) 646.088.8 (.088.8) (56) Авторское свидетельство СССР

Р 583343, кл, F 16 J 13/06, 1977, (54) ЗАТВОР СОСУДА (57) Изобретение относится к машиностроению и может быть использовано при проектировании и изготовлении сосудов, работающих под давлением.

Целью изобретения является упрощение конструкции и обеспечение быстродействия затвора путем установки рукояток 6 с осями 4 во втулках 3, которые устанавливаются в корпусе 1.

Рукоятка 6 подпружинена и снабжена роликом 7, который взаимодействует с наклонными участками, выполненными на крышке 2. 1 s,ï, <Р-лы, 3 ил.

1 l4!3337 2

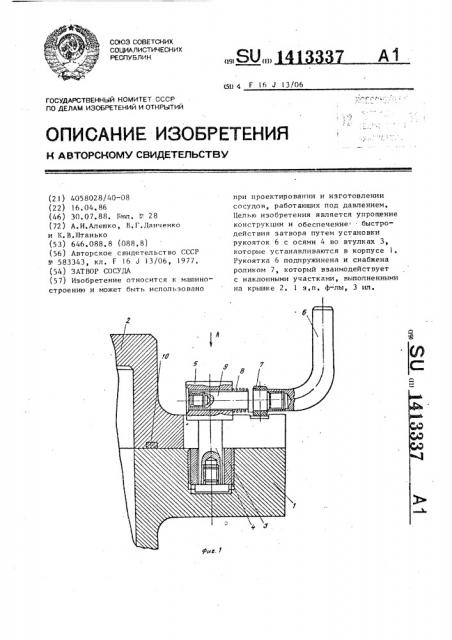

Изобретение относится к машиностроению и может быть использовано при проектировании и изготовлении затворов сосудов в пищевой, химической и нефтяной промьш ленности, Цель изобретения — упрощение конструкции и обеспечение быстродействия затвора путем снабжения каждой иэ осей подпружиненной рукояткой 10 с выступом в виде ролика, контактирующим с наклонным участком крышки, На фиг.1 показан предлагаемый затвор сосуда, разрез; на фиг.2 — вид

А на фиг.l; на фиг.З вЂ” вид Б на 15 фиг.2.

Затвор сосуда содержит корпус 1 и крышку 2,. Во флапце корпуса l установлены втулки 3, в которых размещены оси 4 (например, четыре). В ого- 20 ловке 5 осей 4 размещены рукоятки

6, снабженные выступом, выполненным в виде ролика 7, пружиной 8 и реэьбо вой частью 9. Крьшжа 2 имеет герметизирующую прокладку 10, направляющие 25 штыри (не показаны), а также радиальные пазы II, в районе которых выполнены наклонные участки 12, снабженные канавками 13, выполненными по радиусу, и карманом 14. Оси 4 во 30 втулках и рукоятки 6 в головках осей крепятся реэьбовыми элементами.

При монтаже сосуда крышка 2 контролируется с помощью направляющих штырей относительно корпуса I, При этом оси 4 с рукоятками 6 размещаются в радиальных пазах 11. Затем, сжимая пружину 8, вводят ролик 7 в канавку 13, обеспечивая его движение по ней, при этом, так как канавка выполнена на наклонном участке 12, возрастающем от паза создается усилие, необходимое для обжатия герметиэирующей прокладки IO. Ролик 7 движется по канавке до совмещения с карманом 14, затем под действием пружины 8 он заводится в него, фиксируя рукоятку в этом положении. Пружина 8 предотвращает выход ролика 7 из кармана 14, например, под действием вибраций.

При демонтаже сосуда, отжимая пружину 8, выводят ролик 7 иэ кармана 14 и по канавке 13 возвращают рукоятку в исходное положение. формула изобретения

1. Затвор сосуда, содержащий крыш.— ку с радиальными пазами и наклонными участками, фланец корпуса, снабженный закрепленными по периметру втулками с размещенными в ннх осями, о тл и ч а ю шийся тем, что, с целью упрощения, конструкции и обеспечения быстродействия, каждая из осей снабжена подпружиненной в осевом направлении рукояткой с выступом, контактирующим с наклонным участком, выполненным в районе каждого паза и снабженным карманом.

2. Затвор по п.l о т л и ч а юшийся тем, что выступ рукоятки выполнен в виде ролика, 1413337

Фиг.2 био б

Фиг.З
