Способ определения угла истечения потока жидкости в золотниковых парах

Способ определения угла истечения потока жидкости в золотниковых парах

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике, а именно к методам определения гидродинамической силы в золотниковых парах. Целью изобретения является упрощение способа определения угла истечения потока жидкости в золотниковых парах, состоящих из золотника 1 гильзы 2. В полости золотника 1 вдоль его оси приемником давления измеряют давление и находят точку А, где это давление достигает максимального значения, и по радиусу R гильзы, расстоянию 1 между найденной точкой и проекцией В отсечной кромки на ось золотника определяют угол с/ истечения потока жидкости из соотношения « - arcctg 1/R. Предлагаемый способ упрощает определение угла истечения потока жидкости в золотниковых парах по сравнению с использованием комбинированньк приемников давления, имеющих несколько приемных отверстий. 2 ил. S (Л

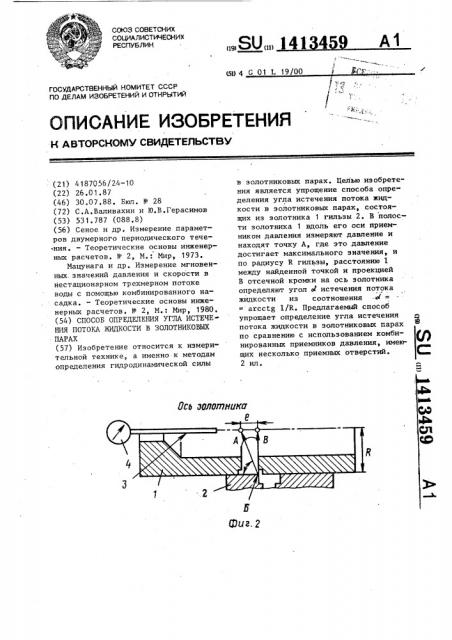

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 G 01 L 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ,4ь

leal

С4

4ь

Ql Ф

Ось золотиикп

©иг. 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4187056/24-10 (22) 26.01.87 (46} 30.07.88. Бюл. N- 28 (72) С.А.Валивахин и Ю.В.Герасимов (53) 531.787 (088.8) (56) Сеное и др. Измерение параметров двумерного периодического тече-ния. — Теоретические основы инженерHbIx eTo)). ¹ 2, M.: Мир, 1973.

Мацунага и др. Измерение мгновенных значений давления и скорости в нестационарном трехмерном потоке воды с помощью комбинированного насадка. — Теоретические основы инженерных расчетов. ¹ 2, M. Мир, 1980. (54) СПОСОБ ОПРЕДЕЛЕНИЯ УГЛА ИСТЕЧЕ

НИЯ ПОТОКА ЖИДКОСТИ В ЗОЛОТНИКОВЫХ

ПАРАХ (57) Изобретение относится к измерительной технике, а именно к методам определения гидродинамической силы в золотниковых парах. Целью изобретения является упрощение способа определения угла истечения потока жидкости в золотниковых парах, состоящих из золотника 1 гильзы 2. В полости золотника 1 вдоль его оси приемником давления измеряют давление и находят точку А, где это давление достигает максимального значения, и по радиусу R гильзы, расстоянию 1 между найденной точкой и проекцией

В отсечной кромки на ось золотника определяют угол d истечения потока жидкости из соотношения -d =

= arcctg 1/R. Предлагаемый способ упрощает определение угла истечения потока жидкости в золотниковых парах по сравнению с использованием комбинированных приемников давления, имеющих несколько приемных отверстий.

2 ил.

1413459

1 о = arcctg—

0 = arcctg—

Составитель А.Соколовский

Редактор M.Êåëåìåø Техред M. Ходанич Корректор О. Кравцова

Заказ 3773/43 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1

Изобретение относится к измерительной технике, конкретно к методам определения гидродинамической силы в золотниковых парах.

Целью изобретения является упрощение способа измерения угла истечения потока жидкости в золотниковых парах.

На фиг, 1 приведен график распре- 1р деления давления по оси золотника, на фиг. 2 — графическая иллюстрация измерения угла истечения.

Цри работе золотниковой пары, состоящей из золотника 1 и гильзы 2, 15 струи жидкости поступают через окна золотника 1 в его внутреннюю полость.

При этом на оси гильзы в точке пересечения струй (точка А) возникает местное увеличение давления, вызван- 20 ное торможением потока. Координату . этой точки определяют с помощью зонда 3, выполненного в виде полой трубки малого диаметра, и присоединенного к нему, например, маномет- 25 ра 4.

Измеряя расстояние 1 между точкой

А и проекцией отсечной кромки гильзы на ее ось (точка В), а также зная ра- 3р диус К гильзы (отрезок БВ), рассчитывают искомый угол о(по формуле

Угол можно определить и графически по выполненному в соответствующем масштабе эскизу золотниковой пары.

Применение предлагаемого способа, в котором применяется зонд в виде полой трубки по сравнению с известным использующим комбинированный насадок с пятью отверстиями, позволяет за счет исключения замеров значений давления и скорости в нестационарном трехмерном потоке с последующей их взаимной обработкой существенно упростить определение угла истечения потока жидкости в золотниковых парах.

Формула изобретения

Способ определения угла истечения потока жидкости в золотниковых парах, состоящий иэ гильзы и золотника, основанный на измерении давления во внутренней полости золотника, о т— л и ч а ю шийся тем, что, с целью упрощения, измеряют давление в полости золотника вдоль его оси, находят точку, в которой это давление достигает максимального значения, и по радиусу гильзы R расстоянию 1 между найденной точкой и проекцией отсечной кромки на ось золотника определяют угол о истечения потока жидкости из соотношения
