Устройство для формирования воспроизводимых с магнитного носителя бинарных сигналов

Устройство для формирования воспроизводимых с магнитного носителя бинарных сигналов

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано в технике магн. записи цифровой информации . Цель изобретения - повьпиение достоверности воспроизводимой информации . Для этого осуществляется автоматическое изменение порога детектирования в зависимости от воспроизводимого с магнитного носителя цифрового сигнала. При воспроизведении неблаI гоприятных комбинаций,каковыми являются длинные последовательности из 1 или О подряд, происходит смещение базовой линии воспроизводимого сигнала. При этом сигнал на выходе фильтра 5 нижних частот, пропорциональным смещению базовой линии, либо превосходит потенциал источника 8 опорного напряжения, либо становится MeHbDie потенциала источника 9 опорного напряжения, что приводит к срабатыванию компаратора 6 или 7 и к переключению переключателя 10 или 11 тока, в результате происходит изменение порога срабатывания компаратора 2, которое компенсирует смещение базовой линии в воспроизводимом сигнале. В отсутствие однотипных комбинаций большой длины устройство работает в режиме формирователя с нулевым порогом детектирования , при любых комбинациях воспроизводимого сигнала формирование выходного сигнала осуществляется компаратором 2 при величине порога, близкой к оптимальной. 2 ил. ftj Sl S О) со Ф Ф QD J .f

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

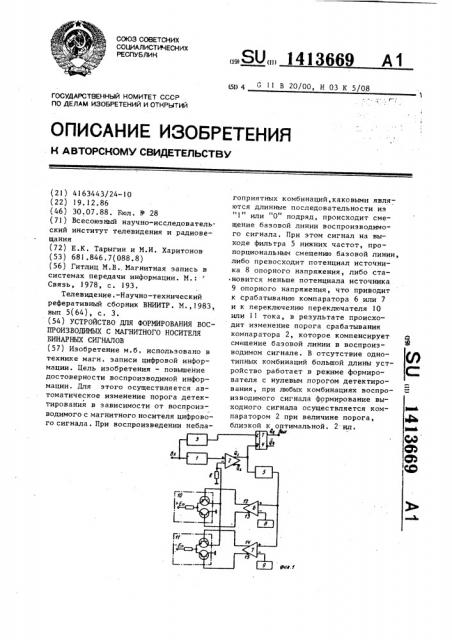

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

:Ь» с.1

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 41 63443/24-10 (22) 19.12.86 (46) 30.07.88. Бюл. 11 28 (71) Всесоюзный научно-исследовательский институт телевидения и радиовещания (72) Е.К. Тарыгин и М.И. Харитонов (53) 681.846.7(088.8) (56) Гитлиц М.В.. Магнитная запись в системах передачи информации. M.:

Связь, 1978, с. 193.

Телевидение.-Научно-технический реферативный сборник ВНИИТР ° М.,1983, вып 5(64), с. 3. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ВОСПРОИЗВОДИМЫХ С МАГНИТНОГО НОСИТЕЛЯ

БИНАРНЫХ СИГНАЛОВ (57) Изобретение м.б. использовано в технике маги. записи цифровой информации. Цель изобретения — повышение достоверности воспроизводимой информации. Для этого осуществляется автоматическое изменение порога детектирования в зависимости от воспроизводимого с магнитного носителя цифрового сигнала. При воспроизведении неблаÄÄSUÄÄ 1413669 А1

n) 4 С В 20/00, Н 03 К 5/08 гоприятных комбинаций, каковыми являются длинные последовательности иэ

"1 или 0 подряд, происходит смещение базовой линии воспроизводимого сигнала. При этом сигнал на выходе фильтра 5 нижних частот, пропорциональным смещению базовой линии, либо превосходит потенциал источника 8 опорного напряжения, либо ста° новится меньше потенциала источника

9 опорного напряжения, что приводит к срабатыванию компаратора 6 или 7 и к переключению переключателя 10 или 11 тока, в результате происходит изменение порога срабатывания компаратора 2, которое компенсирует смещение базовой линии в воспроизводимом сигнале. В отсутствие однотипных комбинаций большой длины устройство работает в режиме формирователя с нулевым порогом детектирования„ при любых комбинациях воспроизводимого сигнала формирование выходного сигнала осуществляется компаратором 2 при величине порога, близкой к оптимальной. 2 ил, 1413669

Изобретение предназначено для формирования бинарных сигналов, воспроизводимых с магнитного носителя и записанных способом "беэ возвращения к нулю" (БВН), и может быть использовано в технике магнитной записи цифровой информации, в частности в аппаратуре цифровой видеозаписи, 10

Белью изобретения является повышение достоверности воспроизводимой информации.

На фиг. 1 показана структурная схема предлагаемого устройства; на 15 фиг. 2 — эпюры напряжений, поясняющие работу устройства.

Устройство для формирования воспроизводимых с магнитного носителя 20 бинарных сигналов содержит интегратор l, выход которого соединен с первым входом первого компаратора 2, второй вход которого соединен с нулевым потенциалом через резистор R.

Вход интегратора 1 соединен с входом формирователя 3 тактовых импульсов, выход которого соединен с первым входом D-триггера 4. Выход первого компаратора 2 соединен с вторым входом 0-триггера 4 и с входом фильтра

5 нижних частот (ФНЧ), выход которого соединен с первым входом второго компаратора 6 и с первым входом третьего компаратора 7. Второй вход 35 второго компаратора 6 подключен к первому источнику 8 опорного напряжения, а второй вход третьего компара тора 7 подключен к второму источнику

9 опорного напряжения. Первый выход 40 второго компаратора 6 соединен с первым входом первого переключателя 10 тока, второй вход которого подключен к второму выходу второго компаратора 6. Первый выход третьего компара. тора 7 соединен с первым входом второго переключателя 1.1 тока, второй вход которого подключен к второму выходу третьего компаратора 7,Выходы переключателей 10 и 11 тока подключе- 50 ны к второму входу первого компаратора 2.

Устройство работает следующим образом.

Воспроизводимый с магнитного носителя сигнал поступает на вход интегратора 1 и на вход формирователя

3 тактовых импульсов. Тактовые импульсы с выхода формирователя 3 подаются на первый вход D-триггера 4.

С выхода интегратора 1 сигнал подается на первый вход первого компаратора 2, с выхода которого он поступает на второй вход D-триггера 4 и на вход ФНЧ 5, с выхода которого сигнал подается на первый вход второго компаратора 6 и на первый вход третьего компаратора 7.

Если в воспроизводимом сигнале отсутствуют длинные комбинации .из "0" или "!", то сигнал на выходе ФНЧ 5 превышает потенциал первого источника 8 опорного напряжения (!!Оп ), но ( в то же время не превышает потенциала второго источника 9 опорного напряжения (U „ ). При этом на выходе

Оп 2

12 второго компаратора 6 образуется высокий потенциал, а на выходе 13— низкий; на первом выходе 14 третьего компаратора 7 образуется низкий потенциал, а на втором выходе 15 — высокий. По выходным шинам переключателей 10 и 11 тока ток не протекает и на втором входе первого компаратора 2 действует нулевой потенциал.

Описанная ситуация иллюстрируется временными диаграммами фиг. 2 и соответствует интервалу времени t -t

На фиг. 2а показан записываемый сигнал; на фиг. 2б — воспроизводимый сигнал с учетом шумов, действующих в канале воспроизведения, на фиг.2в— выходной сигнал ФНЧ 5; на фиг. 2г,д, е,ж — выходные сигналы второго и третьего компараторов 6 и 7. Временные диаграммы токов переключателей

1О и 11 приведены на фиг. 2и,к. На фиг. 2л приведена диаграмма измене ния напряжения на резисторе R, т.е. на втором входе первого компаратора 2.

Если в воспроизводимом сигнале присутствует длинная комбинация из

"0" подряд, то напряжение на выходе

ФНЧ 5 уменьшается и в момент времени 1, (фиг ° 2в) становится меньше Uo, что приводит к срабатываОп< нию компаратора 6 и на его первом выходе !2 образуется низкий потенциал (фиг.2д), а на втором выходе

13 — высокий потенциал (фиг.2г).При этом происходит переключение переключателя 10 тока и через резистор

R протекает ток ТО (фиг. 2и), изменяя порог срабатывания первого компаратора 2, который становится

13669

Формула

10 з 14 равным I R (фиг. 2л), что предотвращает ложные срабатывания первого компаратора 2 на интервалах времени t -С, t4-t (фиг. 2б) из-за действия шумов в канале воспроизведения.

На фиг. 2 б пунктиром показано изменение порога срабатывания первого компаратора 2 в зависимости от воспроизводимого сигнала.

По окончании длинных комбинаций из "0" подряд напряжение на выходе

ФНЧ 5 возрастает и в момент времени второй компаратор 6 возвраща6 ется в исходное состояние, при этом порог срабатывания первого компаратора 2 становится равным нулю.

Если в воспроизводимом сигнале присутствует длинная комбинация из

"l подряд, то напряжение на выходе

ФНЧ 5 увеличивается и при возрастании напряжения выше Т „ в момент

ОП% времени t> происходит срабатывание третьего компаратора 7, на первом выходе 14 которого образуется высокий потенциал (фиг. 2ж), а на втором выходе 15 — низкий потенциал (фиг ° 2е)

Срабатывание третьего компаратора 7 приводит к переключению второго переключателя 11 тока и через резистор

Н протекает ток — o (фиг.2к), изменяя порог срабатывания первого компаратора 2, который становится равным — Т R (фиг.2л). Таким образом,благодаря изменению порога первого компаратора 2 исключаются его ложные срабатывания эа с ет выбросов шума в интервале времени t> -t (фиг,2б), После окончания длинных комбинаций из "0" или "1" в момент t (фиг. 2в) устройство переходит в режим порогового детектирования с нулевым порогом срабатывания. и э о б р е т е н и я

Устройство для формирования воспроизводимых с магнитного носителя бинарных сигналов, содержащее интегратор и первый компаратор, выход

15 которого соединен с входом фильтра нижних частот, D-триггер, первый вход которого соединен с выходом первого компаратора, а второй — с выходом формирователя тактовых импульсов, 20 вход которого объединен с входом интегратора, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности воспроизводимой информации, в него введены два компаратора, два

25 источника опорного напряжения и два переключателя тока, при этом выход фильтра нижних частот соединен с первыми входами второго и третьего компараторов, вторые входы которых подключены к выходам соответствующих источников опорных напряжений, выходы второго и третьего компараторов соедидены с входами первого и второго переключателей тока, выходы которых соединены с одним входом первого компаpàòoðà, другой вход которого соединен с выходом интегратора.
