Электродвигатель погружного насоса с блоком защиты от анормального режима

Электродвигатель погружного насоса с блоком защиты от анормального режима

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ЙСЕСЯ()ЯЩ ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

1 ggg qII yr:

-в ввов

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3978833/24-07 (22) 21, 11.85 (46) 30.07.88. Бюл. Ф 28 (71) Всесоюзный строительный трест по механизации работ "Энергомеханизация" (72) П. В. Трепелков (53) 621 ° 316.925(088,8)

{56) Авторское свидетельство СССР

II! 600657, кл. Н 02 H 7/08, 1976.

Устройство защитного отключения

ЗОУП-25. Информэлектро, 07.22.13, 1973. (54) ЭЛЕКТРОДВИГАТЕЛЬ ПОГРУЖНОГО НАСОСА С БЛОКОМ ЗАЩИТЫ ОТ АНОРМАЛЬНОГО

РЕЖИМА

„„SU„„f413688 А1 (51) 4 Н 02 Н 7/08, H 02 К 11/00 (57) Изобретение относится к электротехнике, в частности к электродвигателям погружных насосов с блоком защиты от анормального режима. Цель изобретения — расширение функциональных возможностей путем обеспечения температурной защиты и защиты от влаги. Электродвигатель 1 погружного насоса с блоком защиты от анормального режима содержит магнитный пускатель со встроенным в него блоком 2 чувствительной защиты типа ЗОУП-25, корпус насоса 3, блок 4 контроля влажности, контактные термодатчики 5, 6, резисторы 7, 8, электромагнитное реле

9 с замыкающими контактами 1(. При

Ю появлении на днище насоса влаги — воды возникает слабый ток от фазы, который идет чере з ограничивающий ре зистор 8 на кольцевой электрод блока 4 контроля влажности, далее от оголенных мест электрода (или через промокшую

13688 бумагу) ток пойдет через среду влага — вода" иа "землю — корпус" 3 ° При достижении величины тока 10 мА блок

2 отключает электродвигатель от сети. 2 ил.

Изобретение относития к электро технике, в частности к электродвигателям погружных насосов с блоком защиты от анормального режима, Цель изобретения — расширение функциональных возможностей путем обеспечения температурной защиты н защиты от попадания влаги.

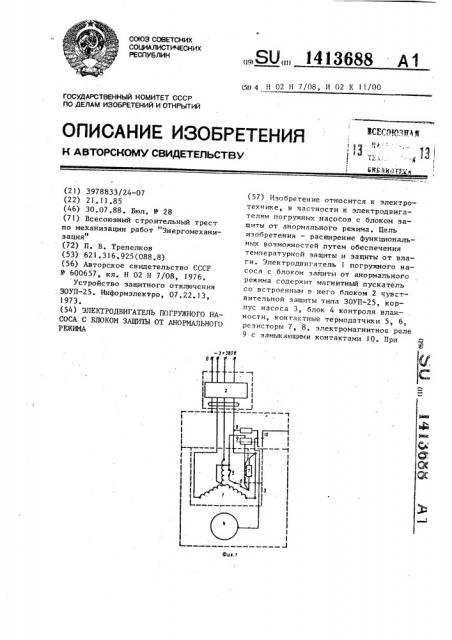

На фиг, 1 представлена схема электродвигателя погружного насоса с блоком защиты совместно с блоком чувствительной защиты типа 30 УП-25; на фиг. 2 — пример использования изобретения с пускателем ПИЛ без ЗОУП-25, Электродвигатель 1 погружного насоса с блоком защиты от анормального режима содержит магнитный пускатель со встроенным в него блоком 2 чувствительной защиты 30УП-25 с входными клеммами для подключения к фазным и нулевому проводам питающей сети и выходными клеммами для подключения к фазным выводам электродвигателя 1 и корпусу насоса 3, блок 4 контроля влажности в виде кольцевого электрода с прерывистой изоляцией, соединенного с выводом чувствительного блока

2 защиты и закрепленного на днище насоса 3, контактные термодатчики 5, 6 с размыкающими контактами, закрепленные на лобовых частях обмотки статора электродвигателя, два резистора

7, 8 и электромагнитное реле 9, выводы обмотки которого соединены через первый рез::стор с фазным и непосред- . ственно с нулевым выводами обмотки статора электродвигателя, а размыкающие контакты контактных термодатчиков

5, 6 соединены последовательно и шунтируют обмотку электромагнитного реле через замыкающие контакты 10 и второй резистор 8.

Корпус насоса 3 соединен с упомянутым фазным выводом, а блок 4 контроля влажности соединен через те же контакты также с корпусом насоса 3.

Электродвигатель погружного насоса со встроенным блоком защиты от анорg мального режима работает следующим образом.

При появлении на днище насоса влаги — воды (фиг. 1) возникает слабый ток от фазы, который идет через ре10 зистор 8 на кольцо-электрод блока 4, далее от оголенных мест электрода (или через промокшую бумагу) ток пойдет через среду "влага — вода" на

"землю — корпус" 3. При достижении

-" этого тока величины 10 мА ЗОУП-25 от-. ключает насос от сети и тем самым защищает двигатель от электрических пробоев в обмотке.

Перегрев двигателя вообще возника20 ет в применяемых погружных насосах в следующих случаях: примерзание рабочего вала насоса; зажатие рабочего вала насоса; отсутствие выкачиваемой

25 (охлаждающей насос) воды; заклиниване насоса (когда вода не проходит через насос); попадание фазы в сети (обмотка греется).

Во всех случаях перегрева двигателя насоса в предлагаемом устройстве

30 срабатывают термодатчики 5 и 6, размывая свои контакты, При этом реле 9 оказывается под напряжением, срабатывает и по замъ1кающим контактам 10 пропускает ток

35 утечки на "землю — корпус" через резистор 8 величиной до 10 мА.

Пример с пускателем IINJI (фиг. 2).

При появлении в полости насоса воды/влаги потекут токи от фазы через

40 резистор 7, реле 9, кольцевой электрод блока 4 и далее через "влагу— воду" на "землю — корпус" 3, При этом срабатывает реле и разрывает своими контактами цепь управле1413688,ния ПМЛЭ, а последний отключает насос от сети.

При нагревах обмотки двигателя срабатывают термодатчики 5, 6, такI же своими контактами разрывают цепь управления магнитным пускателем.

В обоих случаях магнитный пускатель отключает насос от сети, защищая тем самым двигатель от электрических пробоев в обмотке, связанных с попаданием влаги - воды и от перегрева.

Конструктивно реле и резисторы размещаются под крышкой насоса.

Связь кольцевого электрода блока

4 с реле 9 и резистором 8 осуществляется проводом, заложенным в пазу статора двигателя до закладки его обмотки.

Таким образом, электродвигатель д) погружного насоса защищается от попадания влаги — воды и перегревов, а обслуживающий персонал от поражения электрическим током.

Формула изобретения

Электродвигатель погружного насоса с блоком защиты от анормального режима, содержащий магнитный пускатель со встроенным в него блоком чувствительной защиты с входными клеммами для подключения к фаэным и нулевому проводам питающей сети и выходными клеммами для подключения к фазным проводам электродвигателя и корпусу насоса соответственно, о т л и ч аю шийся тем, что, с целью расширения функциональных возможностей путем обеспечения температурной защиты и защиты от попадания влаги, он дополнительно снабжен блоком влажности, выполненным в виде кольцевого электрода с прерывной изоляцией, соединенного с выводом чувствительного блока защиты и закрепленным на днище насоса, контактными термодатчиками, закрепленными на лобовых частях обмоток статора электродвигателя, и электромагнитным реле, выводы обмотки которого предназначены для соединения через резистор с фаэным и нулевым выводами обмотки статора электродвигателя, а раэмыкающие контакты датчиков со-единены последовательно B шунтируют обмотку электромагнитного реие.
