-- — № 141439

Класс 34а, 85d, 1 ссср !1

ТЕХЫ11ЧЕСКщ

Б М ЛИ 0Тг1 д

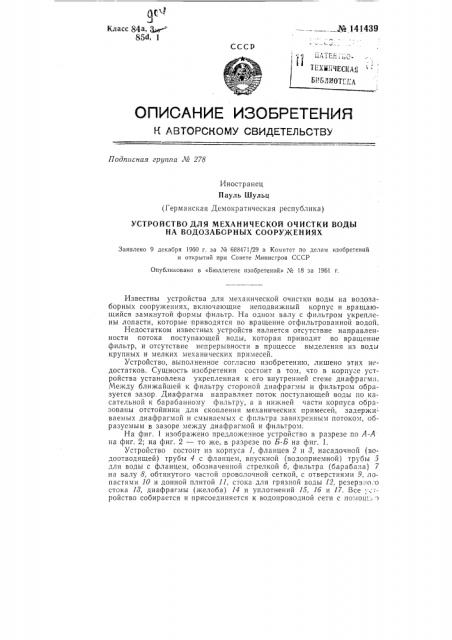

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ¹ 278

Иностранец

Пауль Шульц (Германская Демократическая республика) УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОЧИСТКИ ВОДЫ

HA ВОДОЗАБОРНЫХ СООРУЖЕНИЯХ

Заявлено 9 декабря 1960 г. за М 688471/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ !8 за 1961 г.

Известны устройства для механической очистки воды на водозаборных сооружениях, включающие неподвижный корпус и вращающийся замкнутой формы фильтр. На одном валу. с фильтром укреплены лопасти, которые приводятся во вра1цение отфильтрованной водой.

Недостатком известных устройств является отсутствие направленности потока поступающей воды, которая приводит во вращение фильтр, и отсутствие непрерывности в процессе выделения из воды крупных и мелких механических примесей.

Устройство, выполненное согласно изобретению, лишено этих н»достатков. Сущность изобретения состоит в том, что в корпусе устройства установлена укрепленная к его внутренней стене диафрагма.

Между ближайшей к фильтру стороной диафрагмы и фильтром образуется зазор. Диафрагма направляет поток поступающей воды по касательной к барабанному фильтру, а в нижней части корпуса образованы отстойники для скопления механических примесей, задержи ваемых диафрагмой и смываемых с фильтра завихренным потоком, образуемым в зазоре между диафрагмой и фильтром.

На фиг, 1 изображено предложечное устройство в разрезе по А-Л на фиг. 2; на фиг. 2 — то же, в разрезе по Б-Б на фиг. 1.

Устройство состоит из корпуса 1, фланцев 2 и 8, насадочной (всдоотводящей) трубы 4 с фланцем, впускной (водоприемной) трубы э для воды с фланцем, обозначенной стрелкой б, фильтра (барабана) 7 на валу 8, обтянутого частой проволочной сеткой, с отверстиями 9, лопастями 10 и донной плитой 11, стока для грязной воды 12, резерзпо.о стока 18, диафрагмы (желоба) 14 и уплотнений 15, 1б и 17. Все .—,ройство собирается и присоединяется к водопроводной сети с по. оп.. з № l41439 болтовых соединений. Вращающийся вал 8 установлен на регулируемых подшипниках 18 и 19 с соответствующими маслопроводами 20 и

21 для смазки.

Между ближайшей к фильтру (барабану) 7 стороной диафрагмы (желоба) 14 и фильтром (барабаном) 7 имеется зазор, который направляет поток поступающей воды б к фильтру и в нижней части корпуса 1 образованы отстойники для скопления механических примесей. В корпусе 1 и на трубе 4 также имеются смотровые окна 22 и 28.

Предло>кенное устройство предназначено для механической очистки охлаждающей воды, применяемой на металлургических предприятиях, и устанавливается на водозаборных сооружениях. Устройство обеспечивает надежное и дешевое выделение крупных и мелких загрязняющих частиц из охлаждающей воды, подаваемой к металлургическим установкам. Согласно изобретению, оно имеет приводящийся в движение потоком охлаждающей воды вращающейся фильтр и диафрагму, причем сетка фильтра остается свободной от загрязняющих частиц, и мелкие и крупные загрязняющие частицы выделяются из охлаждающей воды.

Устройство эффективно выделяет мелкие и крупные загрязняющие частицы из охлаждающей воды, назначение которой заключается в надежном охлаждении арматуры печи, например, запорных органов, фурм и трубопроводов. Кроме того, оно не подвергается опасности внезапного выхода из строя при попадании крупных загрязняющих предметов. Как показал опыт, эксплуатационные расходы невысоки и устройство может быть установлено в системе любого напорного водопровода, причем оно занимает очень мало места. Другое весьма немаловажное преимущество заключается в том, что расход охлаждающей воды, например, на доменных печах, может быгь снижен, так как больше не следует опасаться засорений, и тем самым охлаждение может производиться меньшим количеством воды. В р=зультате уменьшаются эксплуатационные расходы, связанные с Впдой. В значительной степени устраняются перебои в работе и ремонтные работы, связанные с отказом в системе водоснабжения металлургических установок.

Устройство работает следующим образом: охлаждающая (очищенная) вода, содержащая крупные и мелкие загрязняющие частицы, поступает в водоприемную трубу 5 по направлению стрелки б и с помощью диафрагмы 14 эффективно направляется вокруг фильтра внутрь кольцевой камеры 24, образованной фильтром 7 и внутренней стенкой корпуса 1. Далее фильтр 7 вращается с помощью приданных ему лопастей 10 потоком воды внутри корпуса 1. Вода течет вверх в направлении стрелки 25 через окруженный проволочной сеткой (весьма частой) и снабженный отверстиями 26 и 27 прикрывающий фланец 2 в направлении потока 28 — 29 и дальше по водоотводной насадочной трубе 4 и присоединенному трубопроводу. В результате вращения фильтра 7 и движения воды, создаваемого диафрагмой 14, частицы, загрязняющие охлаждающую воду, особенно раковины, отбрасываются на внутреннюю поверхность корпуса 1 под действием своей тяжести, а также вследствие потока отводимой воды, падают на внутреннюю часть нижнего прикрывающего фланца 3 внутри корпуса 1, затем под действием потока охлаждающей воды 30 достигают диафрагмы 14 и, наконец, выводягся через сток для грязной воды 12 или через резервный сток 18 с вентилем.

Надежность функционирования устройства, несмотря на наличие в охлаждающей воде мелких и крупных загрязняюгцих частиц зависит в основном от постоянной во время работы чистоты водопропускных отверстий в фильтре 7. Чистота наложенной по окружности фильтра T сетки обеспечивается диафрагмой 14, которая управляет движением воды внутри корпуса 1 и вызывает вращение фильтра. С одной стороны вблизи края диафрагмы 14 (направляющего желоба) возникает противоположно направленное движение воды (вихревое движение), а вблизи фильтра 7 для отвода мелких и крупных загрязнений расположен внизу сток для грязной воды 14, что также способствует поддержанию сетки в чистоте. Однако как мелкие, так и крупные загрязняющие частицы охлаждающей воды в результате наличия потока охлаждающей воды по касательной к внутренней периферии корпуса 1 будут увлекаться в зону камеры 24 и, наконец, захватываться диафрагмой 14.

Диафрагма 14 выполняет две функции: направление охлаждающей воды, содержащей мелкие и крупные загрязняющие частицы, и выделение из охлаждающей воды мелких и крупных загрязняющих частиц.

Таким образом весь процесс очистки охлаждающей воды и фильтра 7 основывается на движении охлаждающей воды по касательной внутри зоны камеры 24 и осуществляется благодаря различным заданным скоростям движения воды в направлении 80, до диафрагмы 14, благодаря вращению фильтра 7 и благодаря смывающему действию на диафрагме 14 в сочетании с расположенным за ним на крышке (фланце) 3 стоком для грязной воды 12.

Устройство рекомендовано и внедрено в промышленность.

Предмет:изобретени я

Устройство для механической очистки воды на водозаборных сооружениях, включающее неподвижный корпус, вращающийся, замкнутой формы, фильтр, на одном валу с которым укреплены лопасти, приводимые во вращение отфильтрованной водой, о т л и ч а ю щ е е с я тем, что, с целью создания направленности потока поступающей воды, приводящей во вращение фильтр и выделения из нее механических примесей, в его корпусе установлена укрепленная к его внутренней стене диафрагма, образующая зазор между фильтром и своей стороной, ближней к нему, и направляющая поступающий поток воды по касательной к барабанному фильтру, а в нижней части корпуса образованы отстойники для скопления механических примесей, задерживаемых диафрагмой и смываемых с фильтра завихренным потоком. образуемым в зазоре. № 141439 — 4— я-л
