Реферат



Изобретение относится к фильтрам для очистки жидкости с регенерацией фильтрующего элемента, может быть использовано в гидравлических системах различного назначения и позволяет повысить эффективность самоочист/« ки. Фильтр содержит корпус 1, входной патрубок, вьшолненный в виде двух телескопических трубок 3 и А, Трубка 4 жестко связана с фильтрующим элементом 5. Подлежащая очистке жидкость подается через отверстия 8 входного патрубка, попадает в полость 9 и далее очищается фильтрующим элементом 5. При засорении фильтрующего элемента 5 уровень жидкости внутри него понижается, фильтрующий элемент поднимается , открывается отверстие 15 и через него и сливную трубу 14 жидкость выводится из фильтра. Жид1сость из внутренней полости фильтрующего элемента поступает в полость 9, и происходит самоочистка противотоком. 2 ил. с UE сл -и/. 7

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) (51)4 В 01 D 35/06, 27/12 (!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

iL.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 4139468/31-26 (22) 27.10,86 (46) 07.08.88. Бюл, № 29 (7!) Воронежский политехнический институт (72) B.Б,Бочаров, Н.Е.Блувштейн, Е.С.Блувштейн и В.Г.Мельникова (53) 621.928.8(088,8) (56) Авторское свидетельство СССР № 1301454, кл. В 01 D 35/06, 05.11.85, (54 ) CAMOO×ÈÙÀ10ÙÈÉÑß ФИЛЬТР (57) Изобретение относится к фильтрам для очистки жидкости с регенерацией фильтрующего элемента, может быть использовано в гидравлических системах различного назначения и позволяет повысить эффективность самоочистки. Фильтр содержит корпус 1, входной патрубок, выполненный в виде двух телескопических трубок 3 и 4. Трубка

4 жестко связана с фильтрующим элементом 5, Подлежащая очистке жидкость подается через отверстия 8 входного патрубка, попадает в полость 9 и далее очищается фильтрующим элементом

5, При засорении фильтрующего элемента 5 уровень жидкости внутри него понижается, фильтрующий элемент поднимается, открываетсяотверстие 15 и через него и сливную трубу 14 жидкость выводится из фильтра. Жидкость из внутренней полости фильтрующего элемента поступает в полость 9, и происходит самоочистка противотоком.

2 ил.

1414421

Изобретение относится к фильтрованию, а именно к фильтрам для очистки жидкости с регенерацией фильтрующего элемента, и может быть использовано в гидравлических системах различного назначения.

Цель изобретения — повышение эффективности самоочистки фильтра.

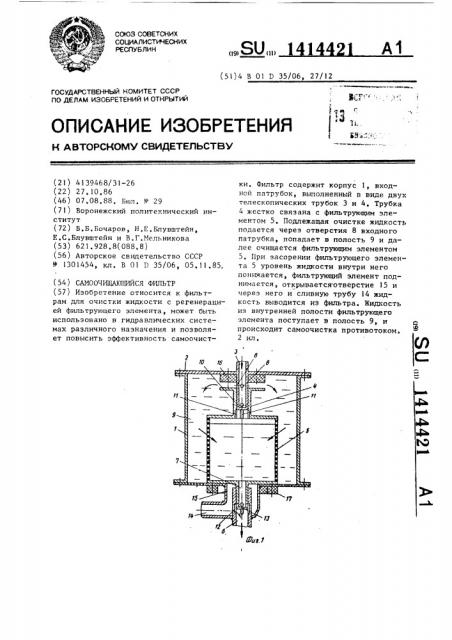

На фиг. 1 изображен самоочищающий- lp ся фильтр, разрез, фильтрующий элемент в нижнем положении, на фиг.2 то же, фильтрующий элемент в верхнем положении.

Фильтр содержит корпус l с крьппкой15

2, жестко связанной с трубкой Э.

Трубки 3 и 4 образуют входной патрубок и соединены телескопически между собой, причем трубка 4 жестко связана с фильтрующим элементом 5. Выходной 20 патрубок фильтра образован телескопически соединенными трубками 6 и 7.

Трубка 3 имеет отверстия 8, сообщенные с наружной полостью 9 фильтрующего элемента 5 при его нижнем положе- 25 нии, при этом отверстия 10 перекрыты . трубкой 4, а выемки 11, выполненные н трубке 4, не сообщены с отверстиями 10.

В трубке 6 выполнены выемки 12, сообщенные при нижнем положении фильтрующего элемента 5 с отверстиями 13 трубки 7, Трубку 6 охватывает с зазоров сливная труба 14, которая при верхнем положении фильтрующего элемента сообщена с полостью 9 через отверстия 15. При верхнем положении фильтрующего элемента 5 трубка 4, выполненная из ферромагнитного материала, находится в притянутом положе- 40 нии к постоянному магниту 16 а н нижнем положении фильтрующий элемент 5 притянут к постоянному магниту 17, Фильтр работает следующим образом.

Подлежащая очистке жидкость (фиг,l)45 через входной патрубок (трубку 3) и отверстия 8 попадает в полость 9,очищается фильтром 5 и через отверстия

13 и выемки 12 (показано стрелками) поступает потребителю. При засорении фильтрующего элемента 5 объем жидкости, поступающей из ннутренней полости фильтрующего элемента 5 потребителю в единицу времени, превьппает количество-жидкости, поступающей иэ полости 9 во внутреннюю полость филь55 трующего элемента 5, что приводит к понижению уровня жидкости внутри фильтрующего элемента, и когда сила, с которой постоянный магнит 17 притягивает фильтрующий элемент 5 F становится равной силе, с которой фильтрующий элемент выталкивается вытесненной им жидкостью при заданном заполнении фильтрующего элемента 5 жидкостью, то при дальнейшем падении уровня равновесие сил нарушается и фильтрующий элемент 5 всплывает, попадает в зону действия магнита 16 и притягивается этим магнитом (фиг. 2).

° например F„„=P

=30%), то при дальнейшем понижении уровня жидкости внутри фильтрующего элемента 5 происходит его всплытие, так как F„c P -Р, -Р„,, что соотнесм Balt 4>Э Мс ствует определенной степени засорения филь трующего элемента 5. Дпя того, чтобы срабатывание системы самоочистки происходит прн меньшей степени засорения фильтрующего элемента, необходимо обеспечить равенство

-Р при меньшем заполне" им Salt нии внутренней полости фильтрующего элемента 5, например при 30 (Р,„=

=30%), при этом необходимо учитывать силу трения между трубками 3, 4 и

6, 7, которая может быть обеспечена по величине на порядок ниже F è

Нм

Р . Сила F рассчитывается с учетом

biles веса фильтрующего элемента, его заполнения и веса вытесненной фильтрующим элементом жидкости.

При верхнем положении ° фильтрующего элемента 5 открывается отверстие

15 и из полости 9 через указанное кольцевое отверстие и слинную трубу

l4 жидкость выводится из фильтра в бак-отстойник для фильтрата (не показан). При верхнем положении фильтрующего элемента отнерстия 8 перекрыты трубкой 4, а отверстия 10 совмещены с выемками 11, поэтому жидкость из входного патрубка поступает во внутреннюю полость фильтрующего элемента 5. Одновременно перекрыты отверстия 13 трубкой 6, а выемки 12 не сообщены с отверстиями 13, и жидкость не поступает к потребителю. Начинается наполнение жидкостью внутренней полости фильтрующего элемента.

В связи с тем, что сечение отверстия 15 обеспечивает быстрое снижение уровня жидкости в полости 9, возникает положение, изображенное на

1442! з !4 фиг. 2 ° Жидкость из внутренней полости фильтрующего элемента поступает н полость 9 (показано стрелками).и происходит самоочистка противотоком.

При полном заполнении внутренней полости 5 интенсивность самоочистки увеличивается и далее в связи с тем, что сила притяжения магнита 16

F "-Р +Р в.м р.Э где Р > — вес фильтрующего элемента;

Р, — нес жидкости, заполняющей внутренний объем фильтрующего элемента, то под действием давления поступающей жидкости или веса это равновесие сил нарушается и фнльтрующий элемент 5 переходит в нижнее положение, За один цикл, при котором происходит перемещение фильтрующего элемента 5 вверх и возвращение в исходное положение, происходит очистка фильтрующего элемента 5 за счет смыва частиц загрязнений, очистки противотоком и стряхивания при ударах, связанных с примагничиванием к магнитам, Применение изобретения позволит с минимальными энергозатратами и высокой надежностью осуществить самоочистку фильтра в автоматическом режиме с высокой эффективностью, так как она осуществляется однонременно смывом, противотоком и стряхиванием частиц загрязнений с последующим удалением фильтрата. формула и э о б р е т е н и я

Самоочищающийся фильтр, содержащий корпус с входным, выходным и отводным патрубками, размещенный внутри корпуса фильтрующий элемент, установленный с возможностью вертикального возвратно-поступательного перемещения, постоянные магниты фиксации верхнего и нижнего положений фильтру15 ющего элемента, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности самоочистки фильтра, входной патрубок выполнен в виде двух телескопических трубок, одна иэ кото20 рых жестко соединена с крьппкой корпуса и выполнена по высоте с двумя рядами отверстий, а другая жестко соединена с фильтрующим элементом, причем в верхнем положении фильтрующего элемента входной патрубок через ниж" ний ряд отверстий соединен с внутренней полостью фильтрующего элемента, а в нижнем положении фильтрующего элемента нходной патрубок через верхний

30 ряд отверстий сообщается с наружной . поверхностью фильтрующего элемента, при этом в дне корйуса выполнено отверстие для сброса осадка, диаметр которого не превьппает диаметр фильтрующего элемента °
