Реферат



Изобретение относится к аппаратам химических производств. Целью изобретения является снижение материалоемкости и повьппение на,аежности. Обрабатьшаемая жидкость заливается в аппарат до необходимого уровня. После включения приводного вала 2 жидкость приобретает вращательное движение , причем весь объем жидкости : можно условно разделить на периферийную и центральную зоны. В центральной зоне жидкость имеет постоянную угловую скорость по радиусу, равную угловой скорости вращения вала. Цилиндрические поплавки (ЦП) 6 полностью находятся в этой зоне, следовательно , силы, действующие на них, аналогичны силам, действующим на тела с малой плотностью, находящиеся во вращающейся жидкости, имеющей большую плотность. Силы, действующие на ЦП 6, направлены таким образом, что стремятся разместить их на оси вращения. Движение ЦП 6 вместе с валом (В) 4 к центру происходит всякий раз, когда под действием случайного усилия ось В 4 отклоняется от вертикали. Таким образом, ЦП 6, размещенные на В 4 и находящиеся в жидкости, играют роль своеобразньк дополнительньгх опор В 4,1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

144 4 А1 (19) (11) (su 4 В О1 F 3/00

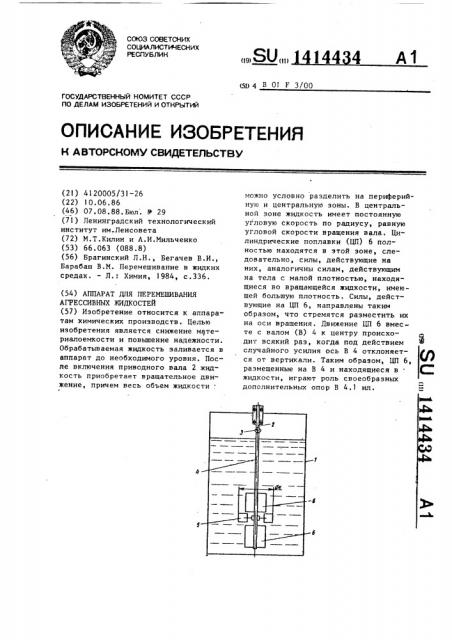

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4120005/31-26 (22) 10.06.86 (46) 07,08.88.Бюл. !1 29 (71) Ленинградский технологический институт им.Ленсовета (72) М.Т.Килин и А.И.Мильченко (53) 66.063 (088.8) (56) Брагинский Л.Н., Бегачев В.И,, Барабаш В.М. Перемешивание в жидких средах. — Л.: Химия, 1984, с.336. (54) АППАРАТ ДЛЯ ПЕРЕМЕШИВАНИЯ

АГРЕССИВНЫХ ЖИДКОСТЕЙ (57) Изобретение относится к аппаратам химических производств, Целью изобретения является снижение материалоемкости и повьппение надежности.

Обрабатываемая жидкость заливается в аппарат до необходимого уровня. После включения приводного вала 2 жидкость приобретает вращательное движение, причем весь объем жидкости:

1 можно условно разделить на периферийную и центральную зоны. В центральной зоне жидкость имеет постоянную угловую скорость по радиусу, равную угловой скорости вращения вала. Цилиндрические поплавки (ЦП) б полностью находятся в этой зоне, следовательно, силы, действующие на них, аналогичны силам, действующим на тела с малой плотностью, находящиеся во вращающейся жидкости, имеющей большую плотность. Силы, действующие на ЦП 6, направлены таким образом, что стремятся разместить их на оси вращения. Движение ЦП б вместе с валом (В) 4 к центру происходит всякий раэ, когда под действием случайного усилия ось В 4 отклоняется от вертикали. Таким образом, ЦП 6, размещенные на В 4 и находящиеся в С. жидкости, играют роль своеобразных дополнительных опор В 4,! ил.

lies

1414434

Формула изобретения

Составитель Ю.Жуков

Редактор О.Юрковецкая Техред Л.Олийнык Еорректор М.Шароши

Заказ 3809/6 Тираж 564 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, 11осква, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к аппаратам для перемешивания жидкостей и может быть использовано в химической, горно-металлургической, целлюлозно-бумажной и других отраслях промышленности.

Целью изобретения является снижением материалоемкости и повышение надежности. 10

На чертеже изображен аппарат для перемешивания, общий вид.

Аппарат состоит иэ корпуса 1, приводного вала 2, на нижнем конце которого при помощи шарнира 3 Гука !5 закреплен вал 4 с мешалкой 5. На валу 4 закреплены ципиндрические поплавки 6.

Аппарат работает следующим об- 20 разом.

Обрабатываемая жидкость зали-. вается в аппарат до необходимого уровня. После включения приводного вала 2 жидкость приобретает враща- 25 тельное движение, причем весь объем жидкости можно условно разделить на периферийную и центральную зоны. В центральной зоне жидкость имеет пос-. тоянную угловую скорость по радиусу,i 30 равную угловой скорости вращения вала. Цилиндрические поплавки полностью находятся в этой зоне, следовательно, силы, действующие на них, аналогичны силам, действующим на тела с малой плотностью, находящиеся во вращающейся жидкости, имеющей большую плотность. Силы, действующие на поплавки, направлены таким образом, что стремятся разместить их на оси вращения. Движение поплав" ков вместе с валом к центру происходит всякий раэ, когда под действием случайного усилия ось вала отклоняется от вертикали.

Таким образом, поплавки, размещенные на валу 4 и находящиеся в жидкости, выполняют функцию дополнительных опор вала.

Аппарат для перемешивания агрессивнь:х жидкостей, содержащий цилиндрический корпус с крышкой, приводной вал, на нижнем конце которого закреплен вал с мешалкой, о т л и ч а ю шийся тем, что, с целью снижения материалоемкости и повышения надежности, он снабжен поплавками, закрепленными на валу и выполненными с диаметром, равным

0,5-0,8 диаметра мешалки.
