Реферат



Изобретение относится к регулярным насадкам контактных аппаратов для проведения каталитических реакций и позволяет повысить производительность аппарата и снизить его гидравлическое сопротивление. Регулярная насадка состоит из заключенных в вертикальный цилиндрический корпус 1 слоев зернистого катализатора 2 и трубчатых проницаемых элементов 3, выполненных из каталитического материала и установленных рядами друг над другом. Внутренний диаметр трубчатых элементов 3 равен

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (j9) (Н) (51) 4 В 1 8 04

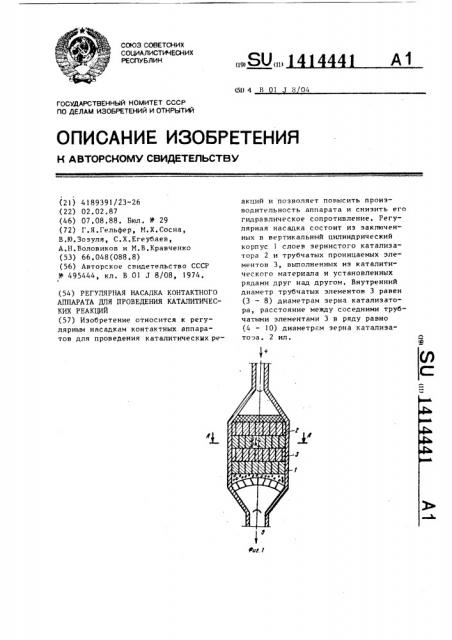

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фи8. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4189391/23-26 (22) 02.02.87 (46) 07.08.88. Бюл, В 29 (72) Г.Я.Гельфер, И.X.Сосна, В.Ю.Зозуля, С.Х,Егеубаев, А,Н.Воловиков и М.В.Кравченко (53) 66.048(088.8) (56) Авторское свидетельство СССР

1(495444, кл. В 01 J 8/08, 1974. (54) РЕГУЛЯРНАЯ НАСАДКА КОНТАКТНОГО

АППАРАТА ДЛЯ ПРОВЕДЕНИЯ КАТАЛИТИЧЕСКИХ РЕАКЦИИ (57) Изобретение относится к регулярным насадкам контактных аппаратов для проведения каталитических реакций и позволяет повысить производительность аппарата и снизить его гидравлическое сопротивление. Регулярная насадка состоит иэ эаключенMblx в вертикальный цилиндрический корпус 1 слоев зернистого катализатора 2 и трубчатых проницаемых элементов 3, выполненных иэ каталитического материала и установленных рядами друг над другом. Внутренний диаметр трубчатых элементов 3 равен (3 — 8) диаметрам зерна катализатора, расстояние между соседними трубчатыми элементами 3 в ряду равно (4 — 10) диаметрам зерна каталиэато эа. 2 ил.

1414441

Изобретение относится к насадке для контактных аппаратов для проведения каталитических реакций и Мо жет быть использовано в химической, нефтехимической промышленности, например, для проведения парокислородовоздушной и парокислородной конверсии углеводородов, конверсии оксида углерода, метанирования, окисления диоксида серы в процессе получения серной кислоты, процессах поглощения и гидрирования сернистых соединений и т.п.

Цель изобретения — повышение производительности аппарата за счет снижения гидравлического сопротивления.

На фиг. 1 представлен контактный аппарат с регулярной насадкой; на фиг. 2 — разрез А-А на фиг. 1.

Аппарат содержит цилиндрический .корпус 1, внутри которого размещена регулярная насадка, состоящая иэ зернистого катализатора 2 и трубчатых элементов 3, проницаемых для газа,Алпарат имеет штуцера для ввода реагентов 4 и вывода реагентов 5.

Контактный аппарат с регулярной насадкой работает следующим образом.

В аппарате для проведения каталитической парокислородной конверсии метана — шахтном конверторе с внутренним диаметром корпуса 2790 мм и высотой катализаторного слоя

3000 мм установлены трубчатые каталитические проницаемые для газа элементы 3 в количестве )52 шт. диаметром 100 5 мм и Н = 750 мм каждый.

Расстояние между элементами в ряду

150 мм. Весь объем аппарата, включая трубчатые элементы 3, заполнен никелевым катализатором 2 с размером зерен 15 На загруженный в аппарат первый ряд трубчатых каталитических элементов 3, засыпанных слоем зернистого катализатора 2, устанавливают второй ряд трубчатых каталитических элементов 3 со сдвигом их осей по отношению к осям элементов нижнего ряда. Верхний ряд трубча5 тых элементов 3 также засыпают слоем катализатора 2 и т.д, Всего в аппарат исходя из указанных геометрических размеров загружают четыре ряда трубчатых каталитических элементов 3. Зернистый катализатор 2 располагается как внутри данных элементов, так и между ними в ряду. !

Ход газа в аппарате осуществля15 ется следующим образом. Через штуцер 4 в него подается парогазовая смесь с содержанием метана 11-12 об.Е, которая проходит в аксиальном направлении (вдоль вертикальной оси ап20 парата) в слой зернистого катализатора 2 и в радиальном направлении

-(вдоль радиуса аппарата) в трубчатые каталитические элементы 3. Прореагировав на катализаторе, смесь

25 с содержанием метана 0,17 об.X выходит из аппарата через штуцер 5, Формула изобретения

30 Регулярная насадка контактного аппарата для проведения каталитических реакций, состоящая иэ заключенных в вертикальный цилиндрический корпус аппарата слоев зернистого катализатора и трубчатых прбницаемых

- элементов,. установленных рядами друг над другом, отличающаяся тем, что, с целью повышения производительности аппарата за счет сни"

40 жения гидравлического сопротивления, трубчатые элементы выполнены иэ каталитического материала, внутренний диаметр которых составляет 3-8 диаметров зерна катализатора, при этом

45 расстояние между соседними трубчатыми элементами в ряду составляет 4-10 диаметров зерна катализатора.

1414441

Ри2. 2
