Прямоточный гидроциклон

Прямоточный гидроциклон

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке жидкости от загрязнений и может быть использовано в угольной, химической, микробиологической и других отраслях народного хозяйства с целью увеличения степени очистки. Прямоточный гидроциклон состоит из тангенциального патрубка подвода исходной жидкости 1, распределительной камеры 2, цилиндроконического корпуса (К) 3 с патрубком 4 отвода примесей. В нижней части К 3 установлена цилиндроконическая вставка (В) 5 с отверстиями 6, прикрепленная к К 3 держателями 7. По оси аппарата, коаксиально К 3 установлена центральная трубка (Т) 8, к которой прикреплены воронки 9, совмещенные с краями отверстий 10, выпол- i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

09) 01> (др 4 В 04 С 3/06 5 103

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 4180856/24-26 (22) 14. 01 . 87 (46) 07.08.88. Бюл. 11 - 29 (7l) Научно-исследовательский и проектно-конструкторский институт по специальным видам транспорта и системам автоматизации (72) С.В. Мартынов, Н.Ф. Крамской, В.M.Ëèòâèí и 10.В.Мартынов (53) 621.928.37(088.8) (S6) Романков Н.Т., Курочкина М.И.

Гидромеханические процессы s химической технологии. - Jl. Химия, 1982, с.167 ° рис. 4.40.

Авторское свидетельство СССР

Ф 83)197, кл. В 04 С 5/103, 1981.

Умов В.Н., Вальцберг А.Ю., Мягков Б.И. и др. Очистка промышленных гавов от пыли. -M,; Химия, 1981, с.84. (54) ПРЯМОТОЧНЫЙ ГИЛРОЦИКЛОН (57) Изобретение относится к очистке жидкости от загрязнений и может быть использовано в угольной, химической, микробиологической и других отраслях народного хозяйства с целью увеличения степени очистки. Прямоточный гидроциклон состоит из тангенциального патрубка подвода исходной жидкости

1, распределительной камеры 2, цилиндроконического корпуса (К) 3 с патрубком 4 отвода примесей. В нижней части К 3 установлена цилиндрокониче" ская вставка (В) 5 с отверстиями 6, прикрепленная к К 3 держателями 7. По оси аппарата, коаксиально К 3 установлена центральная трубка (Т) 8, к которой прикреплены воронки 9, совмещенные с краями отверстий 10, выполг

1414471 ненных в Т 8. Т 8 соединена с патрубком 11 отвода жидкости. Исходная жидкость поступает в распределительную камеру 2 по патрубку 1 и закручивается. При попадании исходной жидкости в К 3 скорость вращения ее значитено увеличивается, что способствует быстрой сепарации твердых частиц на стенке К 3, откуда они поступают в зазор между стенками В 5 и К 3 Частицы двигаются вдоль стенок K 3 и удаляются через патрубок 4, а жидкость, 1

Изобретение относится к области очистки жидкости и газа от загрязнений и может быть использовано в угольной, химической, микробиологической и других областях народного хозяйст- 5 ва.

Цель изобретения — увеличение степени очистки.

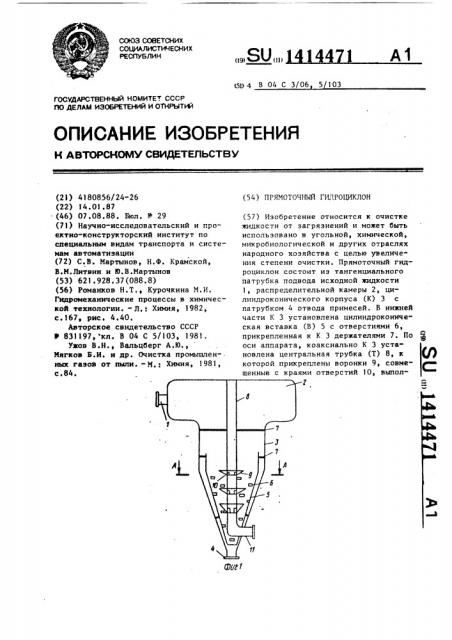

На фиг ° 1 представлен прямоточный гидроциклон, общий вид в разрезе; на фиг.2 — разрез А-А на фиг.l.

Прямоточный гидроциклон состоит из тангенциального патрубка 1 подвода исходной жидкости, соединенного с распределительной камерой 2, которая присоединена к цилиндроконическому корпусу 3 с патрубком 4 отвода примесей. В нижней части корпуса 3 установлена цилиндроконическая вставка 5 с отверстиями 6, которая крепится к корпусу 3 держателями 7. По оси аппарата коаксиально корпусу установлена центральная трубка 8, к которой прикреплены воронки 9, совмещенные с краями отверстий 10. Центральная трубка

8 соединена с патрубком 11 отвода жидкости.

Прямоточный гидроциклон работает следующим образом.

Жидкость подается по патрубку 1 тангенциально в распределительную камеру 2, в которой она приобретает аэимутальное направление движения.

Далее жидкость поступает в корпус 3 аппарата, где вращение жидкости уве- 35 личивается. Так как ширина зазора между корпусом 3 и трубкой 8 невелика, происходит быстрая сепарация частиц двигаясь вдоль В 5, удаляется через отверстия 6. Очищенная жидкость удаляется через отверстия 10 в Т 8. Наличие воронок 9, установленных под

0 углом 15-30 к вертикали, позволяет удалять иэ аппарата наиболее очищен-, ные слои жидкости через патрубок 11.

Установлено, что оптимальный диапазон отношений диаметра Т 8 к диаметру цилиндрической части К 3 следует выбирать в диапазоне 0,1-0,2. 1 з.п. ф-лы, 2 ил.

2 на стенке корпуса 3. Частицы скатываются вниз и попадают в зазор между вставкой 5 и корпусом 3. Иэ-эа уменьшения ширины зазора, а также вследствие уменьшения радиуса происходит уменьшение общего расхода через зазор. Тяжелые частицы двигаются вдоль стенок корпуса 3, а жидкие слои вдоль вставки 5 и удаляются через отверстия

6. Оставшиеся неотсепарированные частицы в цилиндрической части сепариру" ются на поверхности вставки 5 и скатываются к патрубку 4. Очищенная жидкость удаляется через отверстия 10 в центральной трубке 8. Наличие воронок о

9, установленных под углом 15-30 к вертикали, позволяет удалять вначале наиболее очищенные слои жидкости, находящиеся в центральной части. Далее жидкость попадает в патрубок !1 и выводится иэ аппарата. При этом для повышения степени очистки сначала поток иэ распределительной камеры 2 попадает в рабочую зону (цилиндрическую зону, где нет еще стенок вставки

5), где происходит сепарация всех крупных и малых частиц и большей части тонины. Отсепарированные частицы удаляются в зазор между стенками вставки 5 и корпуса 3. Таким образом, в область между стенкой вставки 5 и цилиндрической трубкой 8 не попадают крупные частицы, движение которых вызывает вихреобразование, т.е. для создания области беэ вихреобразования необходимо наличие рабочей зоны в цилиндрической части корпуса, где нет цилиндроконической вставки 5, которая

1414471

Установлено, что оптимальный диапазон отношений диаметра центральной трубки 8 к диаметру цилиндрической части корпуса 3 составляет 0,1-0,2, A-À иг. 2

Составитель Д. Баранов

Техред И.Ходанич Корректор В.Романенко

Редактор Н.Тупица

Заказ 3810/7

Подписное

Тираж 523

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 не позволяет крупным частицам проникнуть в область без вихреобразований, и центральной трубки 8 с отверстиями и с воронками 9, установленными большими основаниями вверх и сопряженными с отверстиями в трубке 8. Наличие данной области позволяет получить новый эффект — сепарацию тонины.

Процесс сепарации в предлагаемом аппарате можно разбить на три стадии: сепарация крупных и мелких частиц в рабочей зоне на стенке корпуса 3; осаждение частиц без возмущений и разрыхления частиц в зазоре между стенками вставки 5 и корпуса 3 с выносом части тонины в область между стенками вставки 5 и трубкой 8; сепарация тонины в безвихреной вращающейся области и удаление осветленной жидкости. формула изобретения

1. Прямоточный гидроциклон, содержаший цилиндроконический корпус, тангенциальный патрубок подвода исходной жидкости, патрубки отвода жидкости и примесей, отличающийся тем, что, с целью увеличения степени очистки, он снабжен распределительной

10 камерой, установленной в верхней части корпуса, центральной трубкой с от" верстиями, расположенной коаксиально корпусу и соединенной с патрубком отвода жидкости, цилиндроконической

15 вставкой с перфорацией, выполненной в шахматном порядке и установленной в нижней части корпуса, коническими воронками, сопряженными с отверстиями в центральной трубке и обращенными

2р большими основаниями вверх, при этом угол между образующими воронки и о вертикалью составляет 15-30

2. Гидроциклон по п.1, о т л и ч а ю шийся тем, что отношение

25 диаметра центральной трубки к диамет" ру цилиндрической части корпуса составляет 0,1-0,2.
