Реферат



Изобретение относится к области машиностроения и может быть использовано в металлообработке. Цель изобретения - расширение технолопгческих возможностей инструмента за счет осуи1,ествления врезания инструмента по жесткой схеме резания. Инструмент имеет повьш1енную крутильную и пониженную изгибную жесткости за счет наличия на корпусе участков меньшего 1 и большего 2 поперечных сечений, снабжен элементами повышения иэгибной жес1кости, вьшолненными в виде штоков 3. При врезании инструмента в обраба тываемую деталь штоки 3 распирают участки корпуса,,увеличивая изгибную жесткость участков меньшего сечения. По окончании врезания инструмента в деталь игтоки 3 отводятся и инструмент приобретает пониженную изгибную жесткость на участках меньшего сечения корпуса, сохраняя при этом высокую крутильн то жесткость. 3 ил. (Л сд го 4

СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 23 В 51/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A8TOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3991162/30-08 (22) 04.)0.85 (46) 07.08.88. Бюл.11 29 (11) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства Технолог (72) А.Я.Вирон (53) 621.951.7(088.8) (56) Авторское свидетельство СССР

Ф 1247186, кл. В 23 В 51/06, 1985. (54) С!1ОСОБ ОБРАБОТКИ КОРОТКИХ ТОЧНЫХ

ОТВЕРСТИЙ (57) Изобретение относится к области машиностроения и может быть использовано в металлообработке. Пель изобретения — расширение технологических возможностей инструмента за счет. SU„„1414524 А1 осуществления врезания инструмента по жесткой схеме резания. Инструмент ю,еет повышенную крутильную и пониженную изгибную жесткости за счет наличия на корпусе участков меньшего

1 и большего 2 поперечных сечений, снабжен элементами повышения изгибной жесткости, выполненными в виде штоков

3. При врезании инструмента в обраба тываемую деталь штоки 3 распирают участки корпуса,. увеличивая изгибную жесткость участков меньшего сечения.

1Io окончании врезания инструмента в деталь штоки 3 отводятся и инструмент приобретает пониженную изгибную жесткость на участках меньшего сечения корпуса, сохраняя при этом высокую крутильную жесткость. 3 ил.

1 г< 1 4 < 2 4

Изобретение отн > ..HT(.ÿ к машино< Р енин> и может быть использовано н металлообработке.

Целью изобрpòeния янляется Раси«<

5 рение технологических возможно< тей инструмента для oOработки K<) poтк их и точных отверстий.

Способ осуществляют врезанием инструмента по жесткой схеме резания. 1р

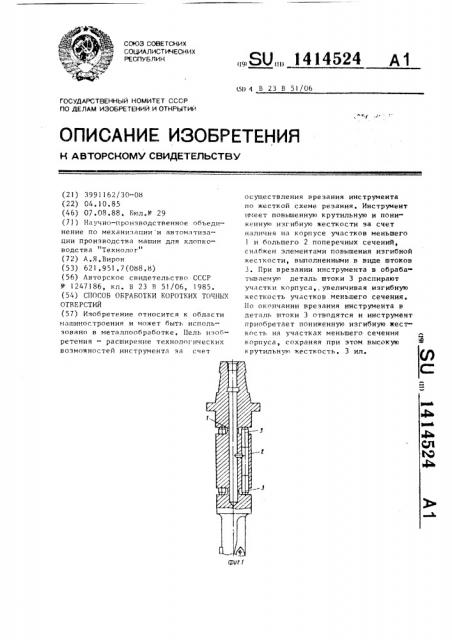

На фиг 1 изображен инструмент с местным разрезом, общий вид; на фиг.2 — то же, в период врезания в изделие; на фиг.3 — то же, в период сверления. 15

Способ сверления осуществляют следующггм образом „

Инструмент определенного базирования, имен.щий,повышенную крутильную и пониженную изгибную жесткость за счет2р наличия на корпусе участков меньшего

1 и большего 2 поперечных сечений и снабжен«ый элементами повышения изгибной жесткости участков меньшего поперечного сечения, выполненными, напри-25 мер, в виде перемещающихся от давления жидкости штоков 3, подводится к обрабатываемой детали,4. Включается система подачи управляющей жидкости в инструмент и штоки 3 под действием Зр давления жидкости распирают участки корпуса, увеличинаг1 изг ибную жест, кость участков пониженного сечения и всего инструмента в целом, представляющег о в результате жесткую кон-35 струкцию 5. При таком состоянии инструмента осуществляется врезание в деталь °

По окончании врезания инструмента 4р в деталь, когда направляющие элементы инструмента войдут в обработаHное отнерстие, отключается подача жидкости к штокам и инструмент приобретает пониженную изгибную жесткость на участках меньшего сечения корпуса, сохраняя при этом высокую крутильную жесткость. При этом инструмент представляет собой упруго деформируемую конструкцию 6. При таком состоянии инструмента производится сверление отверстия.

Таким образом, сверление отверстия производится при двух состояниях инструмента — жестком и упруго деформируемом.

Предлагаемый способ позволяет производить сверление коротких точных отверстий без применения кондукторных втулок при врезании инструмента в деталь и делает возможным производить сверление точных отверстий на станках с ЧПУ, ГПС и др., т.е. расширяет технологические воэможности способа.

Ф о р м у л а и э о б р е т е н и я

Способ обработки коротких точных отверстий, включающий врезание в обрабатываемую деталь и дальнейшую обработку отверстия инструментом определенного базирования с пониженной иэгибной и повышенной крутильной жесткостью, обеспечиваемых эа счет наличия на стебле участков, имеющих меньшие и большие сечения, о т л ич а ю шийся тем, что, с целью расширения технологических возможностей, на период врезания в обрабатываемую деталь изгибную жесткость инструмента увеличивают осуществлением силового замыкания участков стебля, имеющих большие сечения.
