Головка для нарезания зубчатых колес

Головка для нарезания зубчатых колес

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано при нарезании зубчатых колес с криволинейными зубьями. Келью изобретения является расширение технолоических возможностей путем использования в головке резцов различных ти поразмеров. Устройство состоит из корпуса 1, в радиальных направляющих 2которого установлены в пазах 5 державок 3 стержневые резцы А с возможностью их регулирования. Державки 3Бьтолнены в виде призм, ширина которых меньше ширины направляющих 2. Пазы 5 имеют ширину, вдвое меньшую ширины направляющих 2. Резцы 4 устанавливают в отверстия с прорезями 7 и крепят коническими винтами 8,В стенке державки 3, сопрягаемой с направляющей 2, выполнена прорезь 9. Фиксацию вылета резца 4 осуществляют посредством винта 10. Головка может оснащаться резцами из сверхтвердых материалов и твердого сплава, 1 з,п. , 3 ил. i (Л

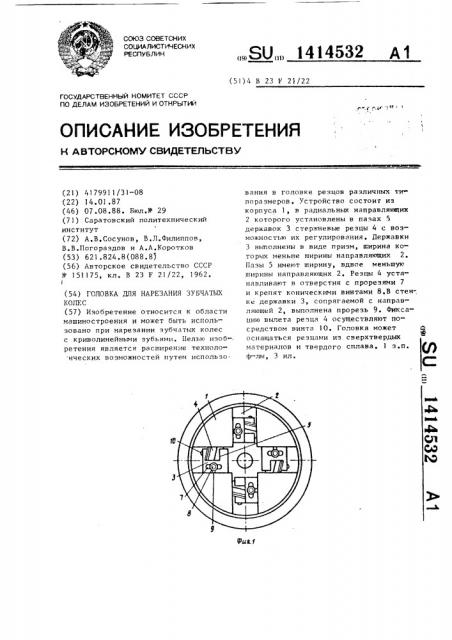

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 23 Ь 21/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4179911/31-08 (22) 14.01.87 (46) 07.08.88. Бюл.У 29 (71) Саратовский политехнический институт (72) А.В.Сосунов, В.Л.Филиппов, В.В.Погораздов и А.А.Коротков (53) 621.824.8(088.85 (56) Авторское свидетельство СССР

1Ф 151175, кл. В 23 F 21/22, 1962.

l (54) ГОЛОВКА ДЛЯ НАРЕЗАНИЯ ЗУБЧАТЫХ

КОЛЕС (57) Изобретение относится к области машиностроения и может быть использовано при нарезании зубчатых колес с криволинейными зубьями. Пелью изобретения является расширение технолоических возможностей путем использо„„SU„„1414532 д1 вания в головке резцов различных типоразмеров. Устройство состоит иэ корпуса 1, в радиальных направляющих

2 которого установлены в пазах 5 державок 3 стержневые резцы 4 с возможностью их регулирования. Державки

3 выполнены в виде призм, ширина которых меньше ширины направляющих 2.

Пазы 5 имеют ширину, вдвое меньшую ширины направляющих 2 ° Резцы 4 устанавливают н отверстия с прорезями 7 и крепят коническими винтами 8.В стен; ке державки 3, сопрягаемой с направляющей 2, выполнена прорезь 9. Фиксацию вылета резца 4 осуществляют посредством винта 10. Головка может оснащаться резцами иэ сверхтвердых материалов и твердого сплава, 1 3 ° п ° ф-лы, 3 ил.

11зобре Г » ни» )з II IIзз В н ман1пп I p е нин1 и М.ож» т бьIть иc IIоль зол -! н< и ри наре анни коничс ских уб ьатых кол с с криволипейпымп зубьями.

1(елью изобретения является расширение технологических Возможностей путем использования Головки с ре зпами различных типов.

На фиг ° 1 показана головка, общий вид; на фиг.2 — державка; на фиг.3

Вид Л на фиг ° 2.

Головка состоит из корпуса 1, в радиальных направляющих 2 которого установлены в пазах державок 3 стерж- 15 невые резцы 4 с возможностью их регулирования. >1»р..апки 3 выполнены в виде призм, ширипа которых меньше ширины направляющих 2. Пазы 5 под резцы 4 имеют ширину, равную половине ширины 20 направляющей 2, при этом в державках

3 выполнены резьбовые отверстия 6 с прорезями 7, в которых установлены конические резьбовые элементы 8, предназначенные для крепления резцов 25

4. Е степке д ржавки 3, сопрягаемой с направляющей 2, выполнена сквозная прорезь 9 через центр реэьбового отверстия 6. Фиксация вылета резца 4 осуществляется посредством винта 10. 30

Регулировку головки осуществляют следующим образзм.

В сменной державке 3 с заданным углом Hаклона паза 5, например iN

15, фиксируют винтом вылет вершинных кромл, стержневых резцов 4. Каждая сменная д»ржавка 3 аттестована по всем размерам, режущие кромки резца 4 относительно державки 3 занимают определенное положение. Поэтому 40 оставшуюся радиальную установку резца 4 в направляющих 2 на заданное расстояние от центра головки производят по одному из торцов сменной державки 3. Затем вводят конический 45 винт в коническую резьбу, производя крепление см»иной державки 3 и резца

4 в направляющих 2.

При реализации двухрядной зуборез ной головки производят описанные действия с каждой державкой. Крепление держанок 3 осуществляют двумя коническими винтами.

Применение разных резцов (стержн» . вой затылованный резец или стержневой незат лованныи резец, которые уз быть оснащены сверхтвердыми ма1»риалами) не приводит к изменению регулировок зуборезной головки, Головка имеет следующие преимущества:

Возможность размещения большего числа резцов из-за компактности крепления резцов в корпусе головки, возможность изготовления головок малых диаметров для обработки мелкомодульных конических и гипоидных зубчатых колес в виде сборных конструкций регулировок и замены резцов; возможность обработки закаленных мелкомодульных криволинейных зубьев; возможность реализации регулируемой высокопроизводительной двухрядной зуборезной головки и головок для обработки зубчатых колес методом непрерывного деления; возможность нарезания колес с углами делительного конуса больше о

90 без резания в нерасчетной зоне за счет компактности корпуса и элементов крепления резцов.

Формула изобретения

1. Головка для нарезания зубчатых колес, содержащая корпус с радиаль» ными направляющими и установленными в них державками, в пазах которых размещены и зафиксированы посредством регулировочных винтов стержневые резцы, выполненные в виде призмы, о т— л и ч а ю щ а я с я тем, что, с целью расширения технологических возможностей, державки выполнены в виде неравнобоких призм, ширина которых меньше ширины направляющих, ширина паза равна половине ширины направляющих, при этом винт имеет коническую резьбовую поверхность и размещен в державке в выполненном коническом резьбовом отверстии, ось которого параллельна длинной стороне стержневого резца,а по обе стороны от конического отверстия параллельно направляющей сделаны прорези с длиной, меньш»й длины Ipðæëâêè.

2. 1 оловка по п.l, о т л и ч а ю— щ а я с я тем, что в стенке державки, с< прага»мой Г направляющей, дополните!и по Вьи олнена сквозная npope h Ic p»з центр резьбового отверстия.

141 4 > 1;

ВиРА

Составитель A. Гадателев

Редактор А.Ворович Техред Jl. Cåðäþêîâà Корректор С.Шекмар

Закаэ 3816/!О Тираж 880 Подписное

ВНИИ!!И Iосударственного комитета СССР по делам изобретений и открытий

113035, М(сква, ih-35, Раушскан наб., д. 4/5

Производств нн< -»ли! р фичс ское предиринтие, г, Ужгород, ул. !!ро ктная, 4
