Устройство для базирования заготовок

Устройство для базирования заготовок

Иллюстрации

Показать все

Реферат



Изобретение относится к области обработки материалов резанием, а именно к устройствам для базирования заготовок при их обработке на металлорежуш,их станках. Изобретение нозволяет упростить конструкцию устройства. В корпусе 1 установле а « ось. с которой жестко связана платформа 3. Внутри платформы 3 установлены гидроцилиндры с прихватами 5 для зажима заготовок. Гидроцилиидр 6 поворота платформы 3 имеет шток, который выполнен в виде рейки 7, взаимодействующей с шестерней 8, жестко установленной на оси. Торцовый упор 9 установлен на корпусе 1 под углом а 45-90° в вертикальной плоскости. После обработки и отрезки деталей платформа 3 поворачивается на угол а, заготовки открепляются и под действием собственного веса перемещаются до контакта с упором 9. Затем заготовки закрепляются вновь и платформа 3 возвращается в исходное положение. 2 ил. (Л С

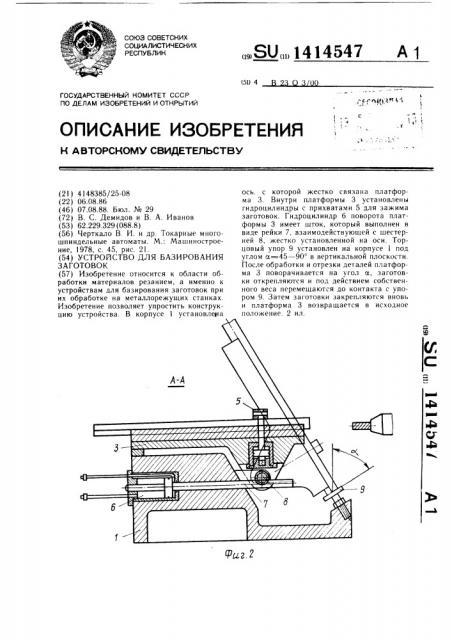

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ Риг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4148385/25-08 (22) 06.08.86 (46) 070888. Бюл. № 29 (72) В. С. Демидов и В. А. Иванов (53) 62.229.329 (088.8) (56) Черткало В. И. и др. Токарные многошпиндельные автоматы. М.: Машиностроение, 1978, с. 45, рис. 21. (54) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ

ЗАГОТОВОК (57) Изобретение относится к области обработки материалов резанием, а именно к устройствам для базирования заготовок при их обработке на металлорежущих станках.

Изобретение позволяет упростить конструкцию устройства. В корпусе 1 установлена

„„SU„„1414547 А ) ось. с которой жестко связана платформа 3. Внутри платформы 3 установлены гидроцилиндры с прихватами 5 для зажима заготовок. Гидроцилиндр 6 поворота платформы 3 имеет шток, который выполнен в виде рейки 7, взаимодействующей с шестерней 8, жестко установленной на оси. Торцовый упор 9 установлен на корпусе 1 под углом а=45 — 90 в вертикальной плоскости.

После обработки и отрезки деталей платформа 3 поворачивается на угол а, заготовки открепляются и под действием собственного веса перемещаются до контакта с упором 9. Затем заготовки закрепляются вновь и платформа 3 возвращается в исходное положение. 2 ил.

1414547

Формула изобретения

<.оставитсг<ь. < Никифоров

I < . <««>I> < Il<>I><>««и 1< iрел И. H«I>< c .1,<к«< SH I H 1 I 1 «раж Ч2> Подписное

BI IIIIIIIII Гос< дарственного комитета (((:Р ио делая изобретений и открытий

I 1З()З5, Мо< ква, Ж З5. Ра«нская наб., д. 4 5

llI><>и <íо <ствсино <и>ли< рафии< ск<>е ирс <«I>«>«>«, г Ужгород, >л. Проектная, 11зобретение относится к области обра ботки материалов резанием, а именно к устройствам для базирования заготовок при их обработке на металлорежущих станках.

Целью изобретения является упрощение конструкции.

На фиг. 1 изображено устройство, поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1.

Устройство для базирования заготовок содержит корпус 1 с установленной на нем осью 2. Ось 2 жестко связана с призмойплатформой 3. Внутри платформы 3 установлены гидроцилиндры 4 с зажимными элементами-прихватами 5, обеспечивающими зажим заготовок, установленными в призматических направляющих платформы 3.

Устройство содержит гидроцилиндр 6 поворота платформы 3, рейку 7, шестерню 8, жестко связанную с осью 2. Упор 9 установлеH H (корпус под углом сс=45 — 90 в зависимости от веса и материала заготовки. 20

Устройство работает следующим образом.

После обработки и отро<ки деталей через командоаппарат станка (пе показан) поршень гидроцилиндра 6 перемещает рейку 7, которая через шестерню 8 и ось 2 поворачивает платформу 3 на угол, обеспечивающий перпендикулярное положение оси заготовки к упору 9. После поворота заготовки раскрепляются за счет перемещения штока гидроцилиндра 4 и под действием собственного веса перемещаются до упора 9.

В этом положении заготовки закрепляются, платформа 3 поворачивается в исходное положение для обработки очередной партии деталей.

Устройство для базирования заготовок содержащее корпус с установленной в нем платформой с зажимными элементами, торцовый упор и механизм подачи, отличающееся тем, что, с целью упрощения конструкции, платформа установлена с возможностью поворота в вертикальной плоскости, а упор расположен в корпусе под углом m=45 †к вертикальной плоскости.
