Реферат



Изобретение относится к машиностроению , в частности к механизации и авто.матизации загрузки технологического оборудования , и может быть использовано при приеме стопы проката с последуюш.ей поштучной выдачей заготовок. Цель изобретения - упрощение конструкции. Устройство содержит емкость, образованную замкнутой тяговой цепью 1, огибающей звездочки 2 и 3, установленные на разных уровнях по вертикали и имеющие разную угловую скорость за счет цепных передач 4 и 5, ведущие звездочки которых закреплены на одном валу 6, связанном с приводом вращения 7. Это позволяет удерживать на весу стопу деталей, уложенных на замкнутую тяговую цепь без тормоза. 1 нл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК г5114 В 23 Q 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2l) 4135958/25-08 (22) 20.10.86 (46) 07.08.88. Бюл. № 29 (71) Государственный проектный и научноисследовательский институт химического машиностроения «ГипроНИИхиммаш» (72) Г. Г. Белослюдов и В. М. Лаврентьев (53) 62-229.6 (088.8) (56) Средства механизации и автоматизации кузнечно-штамповочного производства. Каталог. М., ВНИИГЭМР, 1984, с. 9 — 1!. (54) ПОДАЮЩЕЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению, в частности к механизации и автоматиЛ0„„1414550 A 1 зации загрузки технологического оборудования, и может быть использовано при приеме стопы проката с последующей поштучной выдачей заготовок. Цель изобретения— упрощение конструкции. Устройство содержит емкость, образованную замкнутой тяговой цепью 1, огибающей звездочки 2 и 3, установленные на разных уровнях по вертикали и имеющие разную угловук скорость за счет цепных передач 4 и 5, ведущие звездочки которых закреплены на одном валу

6, связанном с приводом вращения 7. Это позволяет удерживаТь на весу стопу деталей, уложенных на замкнутую тяговхю цепь без тормоза. 1 ил.

1414550

Формула изобретения

Составитель Л. Г1ыжикова

Редактор A. Ворович Техред И. Верес

Заказ 3S IH„ I! Тираж 922 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, в частности к механизации и автоматизации загрузки (разгрузки) технологического оборудования, и может быть использовано при приеме стопы проката с последующей поштучной выдачей заготовок на накопитель или другое устройство.

Цель изобретения — упрощение конструкции путем исключения одного привода и тормозов.

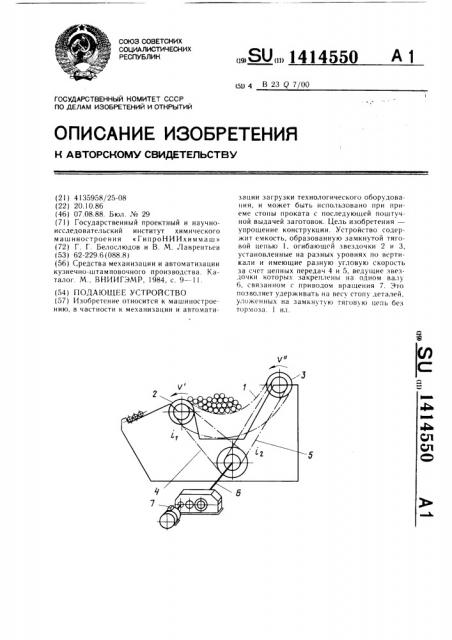

На чертеже изображена схема подающего устройства.

Устройство содержит емкость, образованную замкнутой тяговой цепью 1, огибающей звездочки 2 и 3, установленные со смещением по вертикали относительно друг друга на одном валу с ведомыми звездочками цепных передач 4 и 5, ведущие звездочки которых установлены на одном валу 6, связанном с приводом 7 вращения. Цепные передачи 4 и 5 имеют разное передаточное отношение, что позволяет звездочкам 2 и 3 вращаться с разной угловой скоростью.

Устройство работает следующим образом.

В исходном положении верхние ветви тяговой цепи 1 провисают, образуя емкость. На них загружается стопа заготовок и включается привод.

При этом стопа заготовок начинает кантоваться, ворошиться. 3а счет разной угловой скорости звездочек 2 и 3 тяговая цепь

1 натягивается, поднимая стопу вверх. При достижении определенного положения заготовки подаются в накопитель.

Подающее устройство, содержащее емкость, дно которой образовано замкнутой тяговой цепью, огибающей звездочки, смещенные по вертикали одна относительно другой, цепные передачи с разными передаточными отношениями, ведомые звездочки которых установлены на одних валах со звездочками тяговой цепи, и привод вращения, 20 отличающееся тем, что, с целью упрощения конструкции, ведущие звездочки цепных передач закреплены на одном валу, связан ном с приводом вращения.
