Механический аэратор

Механический аэратор

Иллюстрации

Показать все

Реферат



Изобретение относится к аэрации сточных вод при биохимической очистке бытовых или производственных стоков и позволяет повысить эффективность аэрации за счет улучшения условий газожидкостного контакта . Для достижения этой цели лопасти механического аэратора вьтолнены каждая из двух верхних скругленных уголковых элементов 13 и 14-, смещенных один относительно другого с образованием воздухозаборной щели 15, и зеркально прикрепленного к ним с помощью струенаправляющих перегородок нг-шнего скругленного уголкового элемента 17 с о-бразованием водозаборной щели и секционированной смесительной камеры. При этом высота секционированных смесительных камер плавно возрастает в направлении, протиэоположном направлению вращения аэратора, верхние и нижние скругленные уголковые элементы снабжены воздухеи водозахватньми кромками соответственно , а высота нижних скругленных уголковых элементов плавно убывает от центра вращения к периферии . При работе аэратора жидкость поступает между элементами 14 и 17, а атмосферный воздух эжектируется через щели 15. 2 з,п. ф-лы, 5 ил. и

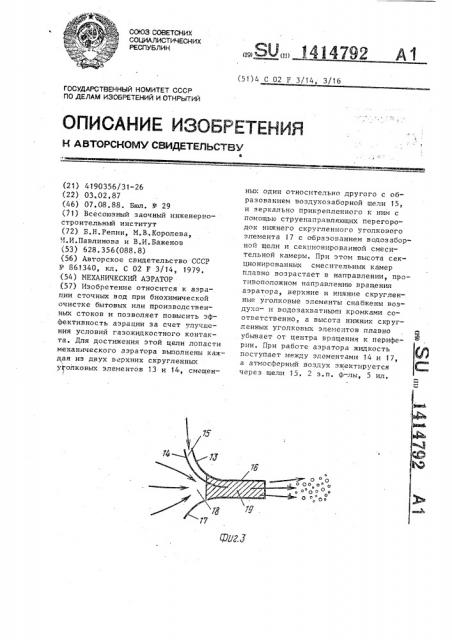

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU,» >414792 (51)4 С 02 Р 3/14 3/16

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ 4Фь

«фь ьД

ЯР !

М ь о .о оо о д о оо о о",ое

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4190356/31-26 (22) 03.02,87 (46) 07.08.88. Бюл. N - 29 (71) Всесоюзный заочный инженерностроительный институт (72) Б.Н.Репин, M.В.Королева, И.И.Павликова и В.И.Баженов (53) 628.356(088.8) (56) Авторское свидетельство СССР

Р 861340, кл. С 02 F 3/ l4, 1979. (54) МЕХАНИЧЕСКИЙ АЭРАТОР (57) Изобретение относится к аэрации сточных вод при биохимической очистке бытовых или производственных стоков и позволяет повысить эффективность аэрации за счет улучшения условий газожидкостного контакта. Для достижения этой цели лопасти механического аэратора выполнены каждая из двух верхних скругленных у олковых элементов 13 и 14, смещенных один относительно другого с образованием воздухозаборной щели 15, и зеркально прикрепленного к ним с помощью струепаправляющих перегородок нижнего скругленного уголкового элемента 17 с образованием водозаборной щели и секционированной смесительной камеры. При этом высота секционированных смесительных камер плавно возрастает B направлении, протиноположном направлению вращения аэратора, верхние и нижние скругленные уголковые элементы снабжены воздухо- и водозахьатными кромками соответственно, а высота нижних скругленных уголковых элементов плавно убывает от центра вращения к периферии. При работе аэратора жидкость поступает между элементами !4 и 1/, а атмосферный воздух эжектируется через щели 15. 2 з.п, ф-лы, 5 ил, 1414792

Изобретение относится к аэрации сточных вод при биохимической очистке бытовых или производственных стоков

Целью изобретения является повышение эффективности аэрации за счет улучшения условий газожидкостного контакта.

На фиг.1 представлен механический аэратор, план; на фиг.2 — разрез А-А

Ма фиг. 1; на фиг.3-5 — лопасти, поГ перечные разрезы.

Механический аэратор содержит

| вертикальный вал 1 со ступицей 2, на которой закреплен диск 3 с ради, ально установленными лопастями 4-7, внешние кромки 8-11 которых pacno,ëîæåíû за пределами кромки 12 диска. ,Каждая лопасть аэратора выполнена иэ 2р двух верхних скругленных уголковых элементов 13 и 14, смещенных друг от.1осительно друга с образованием воздухозаборной щели 15.

С помощью струенаправляющих пе- 25 регородок 16 к верхним скругленным уголковым элементам зеркально им прикреплены нижние скругленные уголковые элементы 17 с образованием во-, дозаборных щелей 18 и секционирован- 3р ных смесительных камер 19. Верхние и нижние скругленные уголковые элементы снабжены воздухозахватывающили 20 и водозахватывающими 21 и 22 .:ромками.

Механический аэратор работает сле.,:ующим образом.

При вращении вертикального вала со ступицей 2 и соответс! венном вращении лопастей 4-? перед выпуклой 40 поверхностью верхних и нижних скругленных уголковых элементов 14 и 17 соответственно образуется фронт сжатого потока жидкости, который под действием центробежных сил переме- 45 щается от центра вращения к периферии,образуя на внешних кромках лопастей 8-11 кольцевой водовоздушный гидравлический прыжок. Одновременно с этим убыль перемещаемой воды компенсируется ее притоком снизу к центральной части аэратора, что создает в зоне аэрации радиально-вертикальные (меридиональные) токи перемешивания (фиг ° 1 и 2). Часть перемещаемой жидкости под действием скоростного напора, огибая выпуклую поверхность верхних и нижних скругленных уголковых элементов 14 и 17, по водозаборным щелям 18 продавливается в секционированные смесительные камеры 19, образуя потоки, создающие разрежение в месте слияния водо- и воздухозаборных щелей 18 и 15 (фиг.3). В результате этого атмосферный воздух, эжектируемый через воздухозаборные щели 15, диспергируется в жидкость в виде мелких пузырьков. Пройдя через секционированные смесительные камеры 19, водовоздушная смесь разносится радиальными потоками жидкости в периферийные эоны аэрируемого объема, увеличивая поверхность газожидкостного контакта, Наличие струенаправляющих перегородок 16 помимо крепежных функций сводит к минимуму радиальное смещение эжектируемых потоков, которое возникает вследствие вращения аэратора, что повышает объем воздуха, вовлекаемого в жидкость.

Плавное возрастание высоты секционированных смесительных камер 19 по ходу движения эжектируемого потока обеспечивает улучшенный эффект начального растворения кислорода при истечении водовоздушной смеси в основной объем аэрируемой жидкости (фиг.4) °

Для предотвращения перелива жидкости через верхние округленные уголковые элементы 13 и 14 в воздухозаборные щели 15, а также для более полного использования скоростного напора жидкости, возникающего по фронту лопастей, верхние и нижние скругленные уголковые элементы 13, 14, 17 снабжены воздухозахватными 20 и водозахватными 21 и 22 кромками.

Так как скорость радиальных потоков возрастает при движении вдоль выпуклых поверхностей скругленных уголковых элементов, последние целесообразно выполнить плавно убывающими по высоте от центра вращения к периферии, что также позволит избежать непроизводительных затрат энергии при вращении механического аэратора (фиг.5).

Применение изобретения позволяет повысить эффективность аэрации за счет улучшения условий газожидкостного контакта.

Формула изобретения I Механический аэратор, содержащий вертикальный вал со ступицей„

1414792 на которой закреплен диск с радиально установленными лопастями, внешние кромки которых располоежны за пределами кромки диска и частично погружены в жидкость, о т л и ч а ю— шийся тем, что, с целью повышения эффективности аэрации за счет улучшения условий газожидкостного контакта, каждая лопасть выполнена из двух верхних округленных уголковых элементов и зеркально расположенного относительно них нижнего скругленного уголкового элемента и снабжена струенаправляющими перегородками, при этом верхние округленные уголковые элементы смещены один относительно другого с образованием воздухозаборной щели и их выпуклая поверхность обращена в сторону вращения аэратора, а нижний уголковый элемент прикреплен к верхним с помощью струенаправляющих перегородок с образованием водозаборной щели и сек5 ционированной смесительной камеры, 2. Аэратор по п.1, о т л и ч а ю— шийся тем, что высоты каждой секционированной смесительной камеры плавно возрастает в направлении,противоположном вращению аэратора.

Э, Аэратор по и. 1 и 2, о т л ич а ю шийся тем, что верхние и нижние скругленные уголковые элементы снабжены воздухо- и водозахватными кромками соответственно, а высоты нижних скругленных уголковых элементов плавно убывает от центра враще20 ния к периферии.

1414792

У4

О О е о

0 4

Составитель Г.Месхи

Редактор Н.Гунько Техред Л.Сердюкова Корректор М.Шароши

Заказ 3838/23

Тираж 854 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж"35, Раушская наб., дь 4/5

Производственно-полиграфическое предприятие, r. Ужгород,,ул. Проектная,
