Способ получения удобрений из дымовых газов тепловых электростанций

Способ получения удобрений из дымовых газов тепловых электростанций

Иллюстрации

Показать все

Реферат



Изобретение касается получения удобрений для сельского хозяйства из дымовых газов тепловых электростанций . Целью изобретения является увеличение выхода готового продукта и повьшение содержания в нем микроэлементов в легкоусвояемой растениями форме. Способ осуществляют путем абсорбции дымовых газов водой в присутствии озона в циркуляционном режиме, введения мелкодисперсной летучей золы, аммонизации смеси, причем введение золы осуществляют в воду или в поток дымовых газов непосредственно перед о стадией абсорбции. Способ позволяет увеличить выход удобрения на 12% и в 2,5 раза повысить в нем концентрацию микроэлементов. (Л

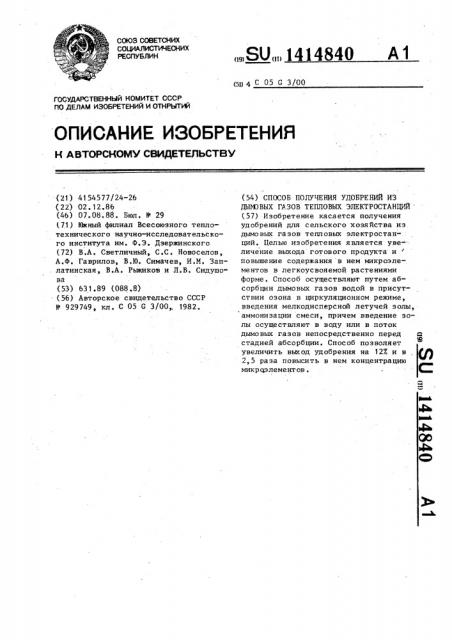

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5ц 4 С 05 G 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СНИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 41 54577/24-26 (22) 02. 12. 86 (46) 07. 08. 88. Бюл. 9 29 (71) Вкный филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф.Э. Дзержинского (72) В.А. Светличный, С.С. Новоселов, А.Ф. Гаврилов, В.Ю. Симачев, И.М. Зап. латинская, В.А. Рыжиков и Л.В. Сидушова (53) 63 1.89 (088,8) (56) Авторское свидетельство СССР

Ф 929749, кл . С 05 С 3/00,, 1982, „„SU, 1 14840 А1 (54) СПОСОБ ПОЛУЧЕНИЯ УДОБРЕНИЙ ИЗ

ДЫЮВЫХ ГАЗОВ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ (57) Изобретение касается получения удобрений для сельского хозяйства из дымовых газов тепловых электростанций. Целью изобретения является уве-" личение выхода готового продукта и повышение содержания в нем микроэлементов в легкоусвояемой растениями форме. Способ осуществляют путем абсорбции дымовых газов водой в присутствии озона в циркуляционном режиме, введения мелкодисперсной летучей золы, аммонизации смеси, причем введение золы осуществляют в воду или в поток дымовых газов непосредственно перед с

cj стадией абсорбции. Способ позволяет увеличить выход удобрения на 12Х и в

2,5 раза повысить в нем концентрацию микр оэлеме нт ов .

1 14148 с.

Изобретение относится к получению удобрений цля сельского хозяйства.

Цель изобретения — увеличение выхода готового продукта H повышение со5 держания в нем микроэлементов в лег-. коусваиваемой растениями форме.

Способ получения удобрений из дымовых газов ТЭС включает стадию их абсорбции водой в присутствии скисли-10 теля - озона, в циркуляционном режиме, введение мелкодисперсной летучей золы из последних ступеней золо.улавливателя с последующей нейтрали;зацией полученной смеси аммиаком, причем летучую золу вводят в воду или в поток дымовых газов непосредствен но перед стадией абсорбции, а циркуля.цию в контуре орошения газов ведут до, получения требуемой степени извлечения микроэлементов из летучей золы.

Предлагаемый способ отличается от известного стадией ввода летучей золы ,в воду или в поток газов. Ввод золы

;по известному способу в образующуюся после абсорбции газов водой смесь кислот приводит к тому, что при низких рН раствора .вместе с микроэлементами в жидкую фазу переходят из золы щелочные, щелочно-земельные металлы, 1 а также соединения железа и алюминия,. .составляющие более 50Х состава золы.

Растворение этих компонентов приводит к нейтрализации смеси кислот и повышению рН раствора, что в свою очередь тормозит (вплоть до полного прекращения) растворение микроэлементов.

Наличие эффекта торможения процесса, растворения золы не позволяет существенно увеличить переход микроэлемен/ тов в более усваиваемую растениями жидкую фазу.

По предлагаемому способу золу вводят непосредственно в воду или распыляют в потоке дымовых газов перед ста-45 дней абсорбции оксидов серы и азота из дымовых газов, при этом летучая зола участвует в процессе абсорбции.

Изменение последовательности технологических операций получения удобрений приводит к устранению тормозящего влияния рН раствара на выщелачивание микроэлементов и интенсифицирует процесс получения удобрений. При многократной циркуляции воды и золы через абсорбционный аппарат наблюдается по 5 степенное снижение рН раствора (за счет образования кислот), что в свою очередь ускоряет процесс растворения эолы. Кроме того, летучая эола содержит до 207. соединений железа, а также примеси марганца и меди, которые являются катализаторами окисления SO< в S03 Присутствие золы в поглотительном растворе на стадии абсорбции существенно увеличивает скорость перехода двуокиси серы в серную кислоту, что способствует интенсификации процесса получения удобрения, увеличению их выхода и обогащению растворенными микроэлементами.

При циркуляции летучей золы в жидкую фазу в первую очередь переходят те микроэлементы, которые входят в состав легкорастворимых соединений щелочных и щелочно-земельных металлов, а затем микроэлементы из соединений железа. Т.е же микроэлементы, которые связаны с алюмосиликатным каркасом золы,выщелачиваются черезвычайно медленно и извлечение их нецелесообразно из-за резкого снижения скорости образования удобрений. Поэтому циркуляцию летучей золы в контуре очистки газов следует вести до момента .резкого снижения скорости растворения микроэлементов, который определяется концентрацией и распределением микроэлементов в конкретной золе.

Летучая зола может быть либо введена в емкость жидкого абсорбента (воды) перед его подачей на стадию обработки дымовых газов, либо распылена в потоке дымовых газов перед абсорбционным .аппаратом..В последнем случае ввод золы в абсорбционный раствор протекает в процессе его контакта с дымовымн газами. Та же ситуация имеет место при обработке дымовых газов пылеугольного котла, которые всегда содержат в своем составе летучую золу.

П р и и е р. Дымовые газы, содер-. жащие, г/нм : SOq 3+0,5:, NÎ 0,35+1;

0 140+15, направляют в абсорбционный аппарат, орошаемый водой. Для интенсификатщи процессов окисления в зону контакта газов с водой вводят озониз, / расчета 2 г О. на 1 нм обрабатывае1 мого газа. В йроцессе такой обработки низшие окислы серы (БО ) и азота (NÎ и NO ) окисляются в высшие (SOg и

И 0,-), которые поглощаются водой с образованием смеси серной и азотной кислот. В воду перед подачей ее на орошение абсорбционного аппарата вводят

Формула изобретения

С оставит ель В. Вилинская

Техред И.Ходанич

P едакт ор Н. Я цола

Корректор С.Шекмар !

Заказ 3845/26а Тираж 425

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 141484 летучую золу в количестве 30 кг на

1 т раствора. Летучая зола имеет следующий состав, Mac,%: SxO> 45-50;

А1 О 23-25;,Fe O 18-21; Са0 5-7;

MgO 1-2; Иап0 + КпО 2-3. Зола может быть введена на стадию абсорбции путем ее распыления в потоке дымовых газов.

Суспензию золы после поглощения окислов серы и азота собирают в циркуляционную емкость жидкого абсорбента и снова подают насосом на орошение абсорбционного аппарата. В процессе циркуляции происходит увеличение концентрации смеси кислот,в суспензии и вьпцелачивание из золы растворимых компонентов, в том числе и микроэлементов . Циркуляцию суспензии осуществляют до достижения концентрации сульфат-иона в растворе 20 г/л. Затем суспензию нейтрализуют аммиачной водой до рН 7-8 с получением жидких . комплексных удобрений, содержащих сульфат и нитрат аммония, вьпцелоченные микроэлементы и нерастворившийся зо- 25 ловый остаток. Концентрация ионов ,марганца в растворе составляет 2, 1 г/т.

Выход сухих удобрений (сульфат и

4 нитрат аммония) 6,8 кг на 1000 нмэ дымовых газов.

Предлагаемый способ получения удобрений по сравнению с известным позволяет увеличить выход удобрений на 12% ч повысить концентрацию микроэлементов в легко усваиваемой растениями растворенной форме примерно в

2,5 раза . Это обеспечивает повьппение качества удобрений без увеличения затрат на их производство.

Способ получения удобрений из дымовых газов тепловых электростанций, включающий абсорбцию газов водой в присутствии. озона в циркуляционном режиме, введение мелкодисперсной летучей золы, аммонизацию смеси, отлича ющийся тем, что, с целью увеличения выхода готового продукта и повышения содержания в нем микроэлементов в легкоусваиваемой форме, введение золы осуществляют в воду или в поток дымовых газов непосредственно перед стадией абсорбции.
