Устройство для измерения деформаций материалов

Устройство для измерения деформаций материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и может быть использовано для измерения деформаций низкомодульных движущихся материалов, в частности резиновых изделий. Целью изобретения является повышение точности измерения деформаций и расширение технологических возможностей путем измерения деформаций движущихся материалов, Указанная цель достигается тем, что в устройстве осуществлено плотное прилегание растров 4,7, а муаровая картина, образованная наложением растров 4,7, нанесенных на торцы волоконных цилиндрических элементов 3,8, при наличии деформации движущегося объекта изменяется, что.фиксируется фоторегистратором 9 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SU, 14150 (51) 4 G 01 В 11/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 4119807/25" 28 (22) 17,06,86 (46) 07.08.88, Бюл. Н 29 (72) А.Б.Чигорко и Ю,А,Игнатьев (53) 531.781.2 (088,8) (56) Авторское свидетельство СССР

9 1224574, кл. G 01 В 11/16, 1986. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИЙ МАТЕ РИАЛОВ (57j Изобретение относится к приборостроению и может- быть использовано для измерения деформаций низкомодульных движущихся материалов, в частности резиновых иэделий. Целью изобретения является повышение точности измерения деформаций и расширение технологических возможностей путем измерения деформаций движущихся материалов.

Указанная цель достигается тем, что в устройстве осуществлено плотное прилегание растров 4,7, а муаровая картина, образованная наложением растров 4,7, нанесенных на торцы волоконных цилиндрических элементов 3 8 прй наличии деформации движущегося объекта изменяется, что.фиксируется фоторегистратором 9. 1 ил.

1415054

Формула и з о б р е т е н и я

Составитель В.Костюченко

Техред М.Ходанич

Корректор А.Обручар

Редактор Н.Рогулич

Тираж 680

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3862/37

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению и может быть использовано для измерения деформаций ниэкомодульных движущихся материалов, s частнос" ти резиновых изделий.

Цель изобретения — повышение точности измерения деформаций за счет более плотного прилегания растров и расширение технологических возможнос- 1ð тей путем измерения деформаций движущегося материала.

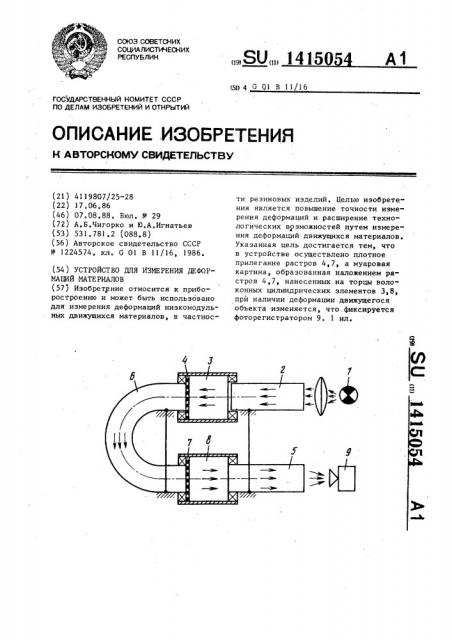

На чертеже изображено устройство для измерения деформаций материалов.

Устройство содержит источник 1 све-15

ta нерегулярный световод 2, первый фолоконный цилиндрический элемент 3, первый оптически прозрачный растр 4, первый регулярный световод 5, второй регулярный световод 6, второй опти- 20 чески прозрачный растр 7, второй Во» локонный цилиндрический элемент 8 и оторегистратор 9.

Устройство работает следующим об- 25 разом, Пучок света (показан стрелками) фт источника 1 света проходит через нерегулярный световод 2, первый волоконный цилиндрический элемент 3 и 30 освещает первый оптически прозрачный растр 4. Далее изображение первого

Ьптически прозрачного растра 4 передается по второму регулярному световоду 6 к его выходному окну, откуда

1 роецируется на второй оптически прозрачный растр 7. Образуется муаровая картина наложенных друг на друга растров, которая передается по второму волоконному цилиндрическому элементу 8 первому регулярному светово" ду 5 и фиксируется фоторегистратором 9, Устройство для измерения деформаций материалов, содержащее источник света, нерегулярный световод, первый оптически прозрачный растр, первый регулярный световод, второй оптически прозрачный растр и фоторегистратор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и расширения технологических возможностей путем измерения деформаций движущегося материала, оно снабжено вторым регулярным световодом и двумя волоконными цилиндрическими элементами, оси которых жестко связаны между собой и параллельны друг другу, установленными с возможностью вращения вокруг осей так, что первый торец первого цилиндрического элемента имеет скользящий контакт с торцом нерегулярного световода, второй торец имеет такой же контакт с первым торцом второго регулярного световода, первый торец второго цилиндрического элемента имеет скользящий контакт с вторым торцом второго регулярного световода, второй торец имеет такой же контакт с торцом первого.регулярного световода, растры нанесены на торцы волоконных цилиндрических элементов, а фоторегистратор установлен за первым регулярным световодом.
