Реферат



Изобретение относится к области исследования коррозии металлов и может быть использовано в химической и смежной с ней отраслях промышленности. Цель изобретения - повышение точности определения скорости коррозии путем обеспечения равнодоступности испытуемой поверхности образца в диффузионном отношении. Испытуемый образец 7 устанавливают в средство 6 его креп.тения, которое размеш.ают в дне ячейки 1. В крышке 5 соосно со средством 6 крепления закрепляют средство 10 перемешивания среды, выполненное в виде полого цилиндра 11 и неподвижно закрепленного внутри цилиндра 11 шнека 12. Среду подают через патрубок 3 в средство 10 перемешивания . При этом среда, проходя по винтово.му каналу 13, закручивается и приобретает угловую скорость со и линейную скорость V вдоль оси средства 10 перемешивания . Этим достигается натекание потока среды, имеющего угловую скорость, на испытуемый образец от его центра к периферии , что обеспечивает равнодоступность испытуемой поверхности образца в диффузионном отношении. Скорость коррозии испытуемого образца определяют гравиметрическим и/или электрохимическими методами. 1 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D4 G 01 N 17 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4181908/25-28 (22) 30.01.87 (46) 07.08.88. Бюл. № 29 (71) Московский институт химического машиностроения (72) В. С. Пахомов, А. Г. Паршин и В. Б. Бушев (53) 620.193 (088.8) (56) Заявка Великобритании № 1475649, кл. G 01 N 17/00, 1977. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

СКОРОСТИ КОРРОЗИИ (57) Изобретение относится к области исследования коррозии металлов и может быть использовано в химической и смежной с ней отраслях промышленности. Цель изобретения — повышение точности определения скорости коррозии путем обеспечения равнодоступности испытуемой поверхности образца в диффузионном отношении. Испытуемый об.Я0» 1415154 А1 разец 7 устанавливают в средство 6 его крепления, которое размещают в дне ячейки 1. В крышке 5 соосно со средством 6 крепления закрепляют средство 10 перемешивания среды, выполненное в виде полого цилиндра 11 и неподвижно закрепленного внутри цилиндра 11 шнека 12. Среду подают через патрубок 3 в средство 10 перемешивания. При этом среда, проходя по винтовому каналу 13, закручивается и приобретает угловую скорость в и линейную скорость V вдоль оси средства 10 перемешивания. Этим достигается натекание потока среды, имеющего угловую скорость, на испытуемый образец от его центра к периферии, что обеспечивает равнодоступность испытуемой поверхности образца в диффузионном отношении. Скорость коррозии испытуемого образца определяют гравиметрическим и/или электрохимическими методами. 1 ил.

14

Изобретение относится к области исследования коррозии металлов и может быть .использовано в химической и смежных с ней

1 отраслях промышленности.

Цель изобретения — повышение точности определения скорости коррозии путем обеспечения равнодоступности испытуемой поверхности образца в диффузионном отношении.

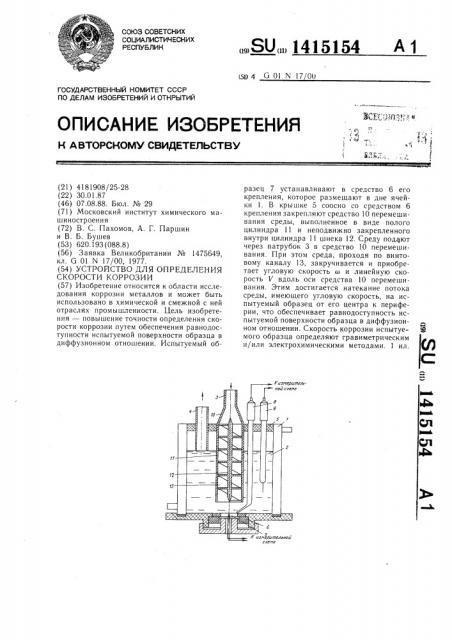

На чертеже приведена схема устройства для определения скорости коррозии, общий вид.

Устройство содержит ячейку 1 для среды

2, патрубки 3 и 4 соответственно для по дачи и удаления среды 2, крышку 5 ячейки 1, .:установленное в дне ячейки 1 средство 6

,крепления образца 7, электрод 8 сравнения и вспомогательный электрод 9, размещенные в ячейке 1, и средство 10 перемешивания среды 2, установленное соосно со средством 6 крепления образца 7 и выполненное в виде полого цилиндра 11, закрепленного в крышке 5 ячейки 1 с возможностью его возвратно-поступательного перемещения, и неподвижно закрепленного в нем шнека 12, . внешний диаметр которого равен внутреннему диаметру полого цилиндра 11.

Устройство работает следующим образом.

Испытуемый образец 7 устанавливают в средство 6 его крепления, которое размещают в дне ячейки 1. Через крышку 5 внутрь ячейки 1 вводят электрод 8 сравнения и вспомогательный электрод 9. Электроды 8 и 9 и испытуемый образец 7 подключают к измерительной схеме (не показана) . Внутри полого цилиндра 11 закрепляют неподвижно шнек 12, внешний диаметр которого равен внутреннему диаметру полого цилиндра 11, для создания винтового канала 13. В крышке 5 соосно со средством 6 крепления образца 7 закрепляют средство 10 перемешивания среды 2 с возможностью его возвратно-поступательного перемещения для обеспечения необходимого зазора между средством 10 перемешивания и испытуемой поверхностью образца 7. Патрубок 3 соединяют со средством 10 перемешивания для подачи среды 2 в винтовой канал 13. В крышке 5 закрепляют патрубок 4 удаления среды из ячейки, который подсоединяют к всасывающей линии насоса (не показан) .

Среду 2 подают через патрубок 3 в средство 10 перемешивания. При этом среда 2, проходя по винтовому каналу 13, закручивается и приобретает угловую скорость ь и линейную скорость V вдоль оси средства 10 перемешивания. Таким образом достигается натекание потока среды, имеющего угловую скорость, на испытуемый образец от центра

15154

2 образца к его периферии, что обеспечивает равнодоступность испытуемой поверхности образца в диффузионном отношении.

Для затруднения возникновения нежелательных турбулентных вихрей потока среды при ее течении по винтовому каналу шнек закрепляют неподвижно внутри полого цилиндра. Диаметр средства перемешивания среды выполняют больше диаметра испытуемого образца для снижения краевых эффектов.

10 Варьирование гидродинамики потока среды производят изменением скорости нагнетания потока через патрубок 3 и/или использованием шнеков с различными углами а наклона винтовой поверхности шнека относительно его оси. При этом

2 ° V

2 ° tgn где d — внутренний диаметр полого ци20 линдра.

Критерий Рейнольдса (R,) будет равен р )2/

25 где h — зазор между средством перемешивания среды и испытуемой поверхностью образца; — кинематическая вязкость среды.

При взаимодействии испытуемого образца со средой на его поверхности протекает

3р процесс коррозии, скорость которого определяют гравиметрическим и/или электрохимическими методами.

Формула изобретения

Устройство для определения скорости коррозии, содержащее ячейку для среды, патрубки для подачи и удаления среды, крышку ячейки, установленное в дне ячейки средство крепления образца, электрод срав40 нения и вспомогательный электрод, размещенные в ячейке, и средство перемешивания среды, установленное соосно со средством крепления образца, отличающееся тем, что, с целью повышения точности определения скорости коррозии путем обеспечения равнодоступности испытуемой поверхности образца в диффузионном отношении, средство перемешивания среды выполнено в виде полого цилиндра, закрепленного в крышке ячейки с возможностью его возвратно-поступательного перемещения, и неподвижно закрепленного в нем шнека, внешний диаметр которого равен внутреннему диаметру полого цилиндра.
