Способ планового отключения батареи статических конденсаторов

Способ планового отключения батареи статических конденсаторов

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение надежности коммутации батареи статических конденсаторов за счет повьинения электрической прочности межконтактного промежутка воздушного выключателя. Устройство, реализующее способ, содержит конденсаторную батарею 1, подключенную к шинам подстанции через воздушный выключатель 2 с компрессором 3, электроконтактный манометр 4, подключенный к воздушному выключателю 2, ключ управления 5, соединенный с первым входом логического блока И 5 и с компрессором 3. Второй вход логического блока И 6 соединен с выходом электроконтактного манометра 4, а выход его - с воздушным выключателем 2. Надежность отключения батареи статических конденсаторов повышается за счет того, что одновременно с подачей сигнала от ключа управления на отключение воздушного выключателя подают сигнал на увеличение давления в последнем и его отключение производят только при повышении давления до максимально допустимого. 1 ил. I (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 Н Ol Н 33 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2!) 4181178/24-07 (22) 19.01.87 (46) 07.08.88. Бюл. № 29 (71) Всесоюзный государственный проектноизыскательский и научно-исследовательский институт энергетических систем и электрических сетей «Энергосетьпроект» и Научноисследовательский центр по испытанию высоковольтной аппаратуры (72) В. Н. Подъячев, Г. А. Славин и И. Л. Шлейфман (53) 621.316.524 (088.8) (56) Берковский А. М., Лысков Ю. И. Мощные конденсаторные батареи.— М.: Энергия, 1967, с. 146.

Афанасьев В. В., Вишневский Ю. И. Воздушные выключатели.— Л.: Энергия, 1981, с. 309. (54) СПОСОБ ПЛАНОВОГО ОТКЛЮЧЕНИЯ БАТАРЕИ СТАТИЧЕСКИХ КОНДЕНСАТОРОВ (57) Изобретение относится к электротехнике. Цель изобретения — повышение на„„SU„„1415261 А1 дежности коммутации батареи статических конденсаторов за счет повышения электрической прочности межконтактного промежутка воздушного выключателя. Устройство реализуюшее способ, содержит конденсаторную батарею 1, подключенную к шинам подстанции через воздушный выключатель 2 с компрессором 3, электроконтактный манометр 4, подключенный к воздушному выключателю 2, ключ управления 5, соединенный с первым входом логического блока

И 5 и с компрессором 3. Второй вход логического блока И 6 соединен с выходом электроконтактного манометра 4, а выход его— с воздушным выключателем 2. Надежность отключения батареи статических конденсаторов повышается за счет того, что одновременно с подачей сигнала от ключа управления на отключение воздушного выключателя подают сигнал на увеличение давления в последнем и его отключение производят только при повышении давления до максимально допустимого. 1 ил.

1415261

Формула изобретения

< «(i аните.. Н (опон;!

Г е иктор О. Гi>.!он;>н I (ð(»I 1! Вер(с (Сарр > To() Г Р(:(тник он> к из 387(>; 17 ИРII>((> 4() (Iо Ii»I(í(>(ВНИИ(!И Государс I 1>(нн(го ко(>итсi;i !.(.(.Ð II!) 1слач изобретений и откр(!тии

l (:!(1:!З), .Чоскна, Ж:!Гк Ра(гискан наб,,т. 4, В (Iр()и )но,((ГI>(>itl(>-, I!>.Iili f)il(1)li I(, K()(lip((иринти(., I . У>нгоро. 1, (il. (1(>(>(ктн >н, 4

Изобретение относится к электротехнике и может быть использовано для планового отключения батареи статических конденсаторов в электрических сетях высокого напряжения.

Целью изобретения является повышение надежности коммутации батареи статических конденсаторов за счет повышения электрической прочности межконтактного промежутка воздушного выключателя.

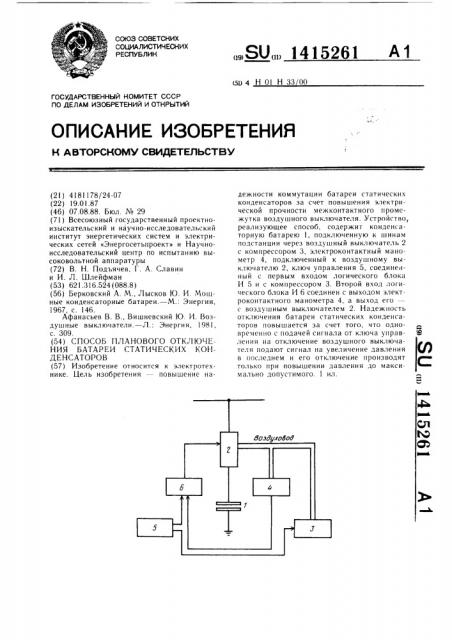

На чертеже представлено устройство для реализации предлагаемого способа.

Устройство содержит конденсаторную батарею 1, подключенную к шинам подстанции через воздушный выключатель 2 с системой 3 управления давления (например, компрессор или промежуточный рессивер с воздуховодами и устройствами управления), электроконтактный манометр 4, подключенный к воздушному выключателю 2, а также ключ 5 управления, соединенный с первым входом логического блока И 6 и с компрессором 3. Второй вход логического блока И 6 соединен с выходом электроконтактного манометра 4, а выход его — — с воздушным выключателем 2.

Устройство работает следующим образом.

В нормальном режиме воздушный выключатель 2 включен, батарея 1 статических конденсаторов подключена к шинам подстанции. При этом давление воздуха в воздушном выключателе 2 (например, в дугогасительной камере воздушного выключателя

ВВБ-110) с течением времени уменьшает я от максимально допустимой до минимально допустимой величины. При снижении давления в воздушном выключателе ниже максимально допустимого значения включается компрессор 3 и поднимает давление до максимально допустимой величины.

При получении команды от диспетчера об отключении батареи 1 статических конденсаторов ключ 5 управления переводится в положение «Отключено», после чего сигнал от ключа управления одновременно поступает на запуск компрессора 3, который увеличивает давление в воздушном выключателе 2, и на первый вход логического блока И 6, на второй вход которого поступает сигнал от электроконтактного манометра 4.

Последний вырабатывает сигнал при достижении давления воздуха в воздушном выключателе 2 максимально допустимой величины, после чего появляется сигнал на выходе логического блока И 6, поступающий на отключение воздушного выключателя 2.

Технико-экономическая эффективность предлагаемого технического решения по сравнению с известным заключается в том, что оно позволяет увеличить давление до

100 от минимального до максимального рабочего и соответственно увеличить прочность межконтактного промежутка воздушного выключателя за счет того, что его отключение происходит при максимально допустимом давлении. Это приводит к повышению надежности отключения батареи статических конденсаторов при незначительном увеличении расхода воздуха, так как увели20 чение давления воздуха в воздушном выклк)чателе происходит неггосредственно перед плановым отключением батареи статических конденсаторов. Испытания воздушных выключателей подтверждают, что при максимальном давлении повторные пробои и зажигания происходят реже, чем при мини Гм ал ьном.

30 Гпособ планового отключения батареи статических конденсаторов, коммутируемый воздушным выключателем по сигналу от ключа управления, при котором контролируют давление воздуха в выключателе (>(выполняют отключение при величине давления

35 в нем в заранее заданных пределах, отличаюи4ийся тем, что, с целью повышения надежности коммутации за счет повышения электрической прочности межконтактного промежутка воздушного выключателя, од40 новременно с подачей сигнала от ключа управления на отключение воздушного выключателя подают сигнал на увеличение давления в последнем и его отключение производят только при повышении давлении до максимально допустимого.
