Приемная фазированная антенная решетка

Приемная фазированная антенная решетка

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и позволяет увеличить помехозащищенность . Приемная фазированная антенная решетка содержит гетеродинные каналы фазирования (ГКФ) 1, гетеродин 7, блок управления 8 и сумматор 10. В каждом ГКФ 1 СВЧ-сигнап принимается антенным элементом 2, преобразовывается в преобразователях 3, 4 частоты сигнала, с помощью гетеродинов 7, 9 и преобразователя 6 гетеродинной частоты, а затем через управляемый фазовращатель 5 поступает на сумматор 10. Блок управления В устанавливает необходимый сдвиг фаз в управляемых фазовращателях 5 для обеспечения требуемого угла сканирования диаграммы направленности. Благодаря введению в каждый ГКФ 1 преобразователей 4, 6 и гетеродина 9 можно выбирать в разных ГКФ 1 первое промежуточные и гетеродинные частоты неравными и некратными между собой при одинаковых вторых промежуточных частотах. Это позволяет ослабить и отфильтровать комбинационные паразитные составляющие из переизлучения гетеродинных частот антенными элементами 2. 1 ил. (Л

СО(ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) (51) 4 Н 01 3/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Г

l

I

Е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 3956626/24-09 (22) 23.09.85 (46) 07.08.88. Бюл. Ф 29 (72) А.С. Мацаев (53) 62 1.396.677(088.8) (56) Справочник по радиолокации:

Пер. с англ./Под ред. М.Сколника.

М.: Советское радио, 1978, т. 2, с. 153-168. (54) ПРИЕМНАЯ ФАЗИРОВАННАЯ АНТЕННАЯ

РЕШЕТКА (57) Изобретение относится к радиотехнике и позволяет увеличить помехозащищенность. Приемная фаэированная антенная решетка содержит гетеродинные каналы фазирования (ГКФ) 1, гетеродин 7, блок управления 8 и сумматор 10. В каждом ГКФ 1 СВЧ-сигнал принимается антенным элементом 2, преобразовывается в преобразователях

3, 4 частоты сигнала, с помощью гетеродинов 7, 9 и преобразователя 6 гетеродинной частоты, а затем через управляемый фазовращатель 5 поступает на сумматор 10. Блок управления 8 устанавливает необходимый сдвиг фаз в управляемых фазовращателях 5 для обеспечения требуемого угла сканирования диаграммы направленности. Благодаря введению в каждый ГКФ 1 преобразователей 4, 6 и гетеродина 9 можно выбирать в разных ГКФ 1 первь)е промежуточные и гетеродинные частоты неравными и некратными между собой при одинаковых вторых промежуточных частотах. Это позволяет ослабить с ф и отфильтровать комбинационные параэитные составляющие из переизлучения гетеродинных частот антенными элемен" тами 2. 1 ил.

1415289 частоты неравными и некратными между собой при одинаковых вторых промежуточных частотах. Это приводит к увеличению помехозащищенности ПФАР, поскольку комбинационные паразитные составляющие приема в каналах фаэирования от переиэлучения гетеродинных частот антенными элементами 2 существенно ослабляются и отфильтровываются.

Формула изобретения

Составитель О.Трошко

Техред Л.Олийнык

Корректор М.Демчик

Редактор О.Головач

Заказ 3877/48

Тираж 632

П дписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Гаушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и, в частности, может быть испоЛьзовано в системах радиосвязи и радиолокации.

Целью изобретения является увели5 чение помехозащищенности.

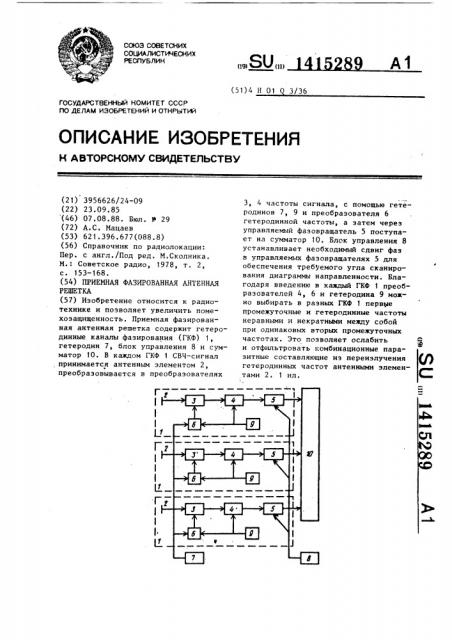

На чертеже представлена структурная схема приемной фазированной антенной решетки (ПФАР).

ПФАР содержит гетеродинные каналы

1 фаэирования, каждый иэ которых состоит иэ антенного элемента 2, первого 3 и второго 4 преобразователей частоты сигнала, управляемого фаэовращателя 5 и преобразователя 6 гетеродинной частоты, первый гетеродин 7, блок 8 управления, второй гетеродин 9 и сумматор 10.

ПФАР работает следующим образом.

Внешний СВЧ-сигнал принимается антенным элементом 2 в каждом гетеродинном канале 1 фазирования, затем преобразовывается в первом 3 и втором 4 преобразователях частоты сигна- 25 ла с помощью первого 7 и второго 9 гетеродинов и преобразователя 6 гетеродинной частоты и через управляемый фаэовращатель 5 поступает на входы сумматора 10. Требуемый угол скани30 рования диаграммой направленности (ДН) ПФАР достигается соответствующей установкой сдвига фаэ в управляемых фазовращателях 5 с помощью блока

8 управления ДН 8.

Калщый гетеродинный канал фазиро- 35 вания имеет второй гетеродин 9, а первые гетеродинные частоты для первого преобразователя 3 частоты сигнала получаются с помощью преобразователей 6 гетеродинных частот, где сме- 40 шиваются частоты первого 7 и второго

9 гетеродинов. Такое формирование гетеродинных частот позволяет выбирать в различных каналах гетеродинного фаэирования первые промежуточ- 45 ные частоты и первые гетеродинные

Приемная фазированная антенная решетка, содержащая гетеродинные каналы фазирования, каждый иэ которых состоит из последовательно соединенных антенного элемента и первого преобразователя частоты сигнала, управляемого фазовращателя и сумматора, входы которого соединены с выходами управляемых фаэовращателей, первый гетеродин и блок управления диаграммой направленности, выходы которого соединены с управляющими входами управляемых фаэовращателей, I отличающаяся тем, что, с целью увеличения помехоэащищенности, в каждый канал фазирования введен второй преобразователь частоты сигнала, который включен между выходом первого преобразователя частоты сигнала и входом управляемого фазовращателя, второй гетеродин и преобразователь гетеродинной частоты, входы которого соединены с выходом первого гетеродина и выходом второго гетеродина, а его выход сое" динен с входом первого преобразователя частоты сигнала, при этом выход второго гетеродина соединен с гетеродинным входом второго преобразователя частоты, причем первые промежуточные частоты и первые гетеродинные частоты выбраны неравными и некратными между собой.
