Реферат



Изобретение относится к электротехнике и может быть использовано в различных автоматических устройствах и системах управления. Цель состоит в расширении функциональных возможностей путем реверсирования вала, повышении надежности путем увеличения момента фиксации. Устройство содержит ротор I с валом 2, на котором размеш,ены с возможностью осевого перемешения промежуточные диски (ПД) 3 и 4 с возможностью осевого перемещения с помошью втулок 5 и 6. На ПД 5 и 6 установлены кольцевые магниты 7-10 и фиксирующие обмотки 11 и 12. На кольцевых магнитах 7 и 10 выполнены полюсные наконечники 13 и 14, проходящие через прорези торцовых крыщек 15 и 16. Поворот ротора 1 на один шаг осуществляется при взаимодействии полей обмоток, например, 11, 12, 17 с полями постоянных магнитов 7 и 9. При этом напряжение на обмотки II, 12 и 17 подается таким образом, что ПД 3 сцепляется с ротором 1, ПД 4 разъединяется с ротором I, а полюсные наконечники 13 отталкиваются от крышки 15, проворачивая ротор 1 с валом 2. При смене полярности в обмотках 11, 12, 17 ПД 3 возвращается в исходное состояние, а вал 2 остается неподвижным. Реверсирование движения осуществляется за счет подачи управляющего напряжения на рабочую обмотку 18. 1 3. п. ф-лы, 2 ил. & (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15И 4 Н 02 К 37 00 флУ1

13 „

ОПИОАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

Ы ГК 1i t.,p, 1! б lg

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4178796/24-07 (22) 12.01.87 (46) 07.08.88. Бюл. № 29 (72) А. И. Пенязь (53) 621.313.13(088:8) (56) Авторское свидетельство СССР № 775833, кл. Н 02 К 33/00, 1980.

Авторское свидетельство СССР

° № 712906, кл. Н 02 К 37/00, 1980. (54) ШАГОВЪ|Й ЭЛЕКТРОДВИГАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано в различных автоматических устройствах и системах управления. Ueab состоит в расширении функциональных возможностей путем реверсирования вала, повышении надежности путем увеличения момента фиксации.

Устройство содержит ротор 1 с валом 2, на котором размещены с возможностью осевого перемещения промежуточные диски (ПД) 3 и 4 с возможностью осевого.,80,» 1415352 А 1 перемещения с помощью втулок 5 и 6. На

ПД 5 и 6 установлены кольцевые магниты 7 — 10 и фиксирующие обмотки 11 и 12.

На кольцевых магнитах 7 и 10 выполнены полюсные наконечники 13 и 14, проходящие через прорези торцовых крышек 15 и 16.

Поворот ротора 1 на один шаг осуществляется при взаимодействии полей обмоток, например, 11, 12, 17 с полями постоянных магнитов 7 и 9. При этом напряжение на обмотки 11, 12 и 17 подается таким образом, что ПД 3 сцепляется с ротором 1, ПД 4 разъединяется с ротором 1, а полюсные наконечники 13 отталкиваются от крышки 15, проворачивая ротор 1 с валом 2. При смене полярности в обмотках 11, 12, 17 ПД 3 возвращается в исходное состояние, а вал 2 остается неподвижным. Реверсирование движения осуществляется за счет подачи управляющего напряжения на рабочую обмотку 18. 1 з. и. ф-лы, 2 ил.

15352

15

Формула изобретения

Изобретение относится к шаговым электродвигателям для различных автоматических устройств и систем управления.

Цель изобретения — расширение функциональных возможностей путем реверсирования вала и повышение надежности путем увеличения момента фиксации.

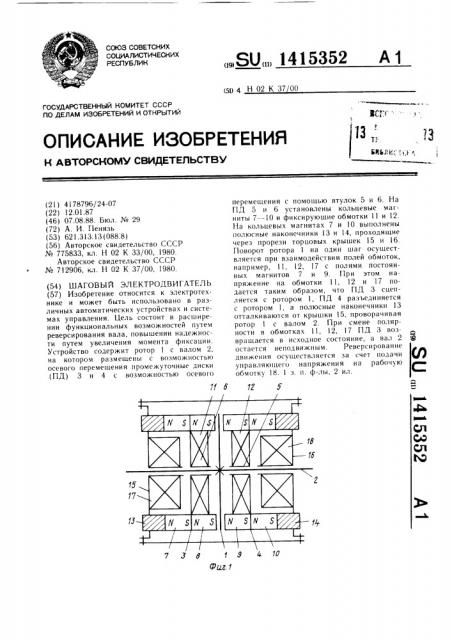

На фиг. 1 схематически изображен предлагаемый двигатель; на фиг. 2 — то же, вид с торца.

Шаговый электродвигатель содержит ротор 1, выполненный из магнитомягкого материала, жестко связанный с выходным валом 2. С обеих сторон ротора 1 на валу 2 расположены промежуточные диски 3 и 4 с возможностью осевого перемещения с помощью втулок 5 и 6 с установленными на них парами кольцевых магнитов 7, 8 и 9, l0, намагниченных в осевом направлении.

На промежуточных дисках 3 и 4 установлены также фиксирующие обмотки 11 и 12 соответственно. На кольцевых магнитах 7 и 10 установлены полюсные наконечники

13 и 14, проходящие через прорези торцовых крышек 15 и 16. На крышках

15 и 16 установлены рабочие обмотки 17 и 18 соответственно и регулируемые упоры

19 и 20. Крышки 15 и 16 жестко закреплены в виде эксцентрика или винта (фиг. 2) и позволяют плавно регулировать величину шага двигателя.

Шаговый электродвигатель работает следующим образом.

11ри подаче на обмотку 11 положительного напряжения (магнитное поле обмотки совпадает с полем магнита 8), а на обмотки 12 и 17 -- отрицательного напряжения (магнитное поле обмоток направлено встречно полю магнитов 7 и 9) происходит следующее.

Диск 3 с магнитом 8 притягиваются к ротору 1 и соединяются с ним еще сильнее, чем в обесточенном состоянии. Диск

4 и магнит 9 отталкиваются от ротора

1 и теч самым разъединяются. Полюсные наконечники 13, отталкиваясь от краев выреза, создак>т вращающий момент, вследствие чего происходит проворот промежуточного диска 3 вчесте с ротором 1 и выходныч ва;ц>м 2 Hd один шаг (фиг. 2, по часовой стрелке), величина которого опредслястся зазором t.

11(>еле этого происходит смена полярности

IIH (>()l1(>I К 1 подается отрицательное напряжение, а на обмотки 12 и 18 положительно(напряжение, в результате чсl(> рот(>р фиксируется диском 4 и магнитом !), диск 3 и чагнит 8 расцепляк>тся с !>отором 1, а полюсные накоll(."(ники 13»ритягивак>тся K краям выреза

2 крышки двигателя и возвращают диск 3 в исходное положение. Все последующие шаги делаются аналогично.

Реверс двигателя осуществляется обесточиванием обмотки 17 и подачей напряжения на обмотку 18, причем первоначально на обмотку 12 подается положительное напряжение, а на обмотки 11 и 18 отрицательное напряжение. При этом происходит проворот на один шаг (фиг. 2, против часовой стрелки), определяемый зазором t

При снятии напряжения магниты 8 и 9 притягиваются к ротору 1, а полюсные наконечники 13 и 14 — к крышкам 15 и 16, вследствие чего выходной вал 2 оказывается зафиксированным.

Дополнительным средством повышения надежности является более удобная подача напряжения на рабочие обмотки 17 и 18, которые неподвижно закреплены на торцовых крышках 15 и 16 двигателя, а фиксирующие обмотки 11 и 12, установленные на промежуточных дисках 3 и 4, совершают вместе с последними вращательное движение только на один шаг, после чего возвращаются в исходное состояние. Таким образом, при подаче напряжения на обмотки

11, 12, 17 и 18 не требуется использования скользящих контактов, снижающих надежность устройства, а достаточно использовать обычный гибкий ввод.

Шаговый электродвигатель, содержащий корпус с торцовыми крышками, внутри которого расположен ротор, выполненный из магнитомягкого материала в виде диска, два промежуточных диска с электромагнитами, закрепленные на валу подвижно, и рабочие электромагниты, отличающийся тем, что, с целью расширения функциональных возможностей путем реверсирования вала, повышения надежности путем увеличения момента фиксации, он снабжен четырьмя электромагнитами, рабочие электромагниты установлены íà TopHQBblx крышках, которые выполнены с вырезами, на каждой стороне обоих промежуточных дисков установлено по кольцевому постоянному магниту, намагниченному в осевом направлении, причем магниты, расположенные на наружных сторонах дисков, снабжены полосными наконечниками, которые размещены в вырезах, выполненных в торцовых крышках с возможностью углового перемещения.

2. Электродвигатель по п. 1, отличающийся тем, что он снабжен регулируемыми упорами из немагнитного материала, закрепленными на корпусе.
