Способ пуска синхронного электродвигателя двойного питания с электромагнитной редукцией

Способ пуска синхронного электродвигателя двойного питания с электромагнитной редукцией

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Целью изобретения является повышение надежности пуска синхронного электродвигателя двойного питания с электромагнитной редукцией. Для этого с, помощью контактов 4, 6 обмотки 1.1 и 1.2 статора электродвигателя , выполненные на разное число полюсов , подключают к источнику 2 питания. Ротор электродвигателя при этом занимает одно из устойчивых положений, соответствующее наибольшему потокосцеплению обмоток 1.1, 1.2, значит, и моменту . Затем с помощью блока 7 сравнения фаз контролируют напряжения в одноименных фазах обмоток 1.1 и 1,2 и в моменты равенства их нулю размыкают контакты 6 и замыкают контакты 5, обеспечивая подключение обмотки 1.2 к источнику 3 питания с частотой f. При таком способе пуска выполняются оптимальные условия пуска и ротор электродвигателя под действием максимального пульсирующего момента входит в синхронизм. Уменьшается время пуска, синхронизация происходит при незначительных колебаниях частоты вращения. 1 ил. (f (Л

(19) (И) (5)) 4 Н 02 P 1/46

ВСЕМВ) =;!. П

I13,,,1В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ б 3 у

10 tt и, и, .1=, *

"ф КЬ, " 1 СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ =-: —. . У= . -= РЕСПУБЛИК

ГОСУДАРСТЕЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblT

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 4049469/24-07 (22) 24.01.86 (46) 07.08.88. Бюл. У 29 (71) Воронежский политехнический институт (72) А.Н. Низовой, В,Н. Шапошников и Е.К. Красночуб (53) 62-83-621. 316. 717 (088. 8) (56) Авторское свидетельство СССР

У 534016, кл. Н 02 P 1/28, 1976. (54) СПОСОБ ПУСКА СИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ ДВОЙНОГО ПИТАНИЯ С ЭЛЕКТРОМАГНИТНОЙ РЕДУКЦИЕЙ (57) Изобретение относится к электротехнике, Целью изобретения является повышение надежности пуска синхронного электродвигателя двойного питания с электромагнитной редукцией. Для этого с,помощью контактов 4, 6 обмотки 1.1 и 1.2 статора электродвигателя, выполненные на разное число полюсов, подключают к источнику 2 питания.

Ротор электродвигателя при этом занимает одно из устойчивых положений, соответствующее наибольшему потокосцеплению обмоток 1.1, 1,2, значит, и моменту. Затем с помощью блока 7 сравнения фаз контролируют напряжения в одноименных фазах обмоток 1.1 и 1,2 и в моменты равенства их нулю размыкают контакты 6 и замыкают контакты

5, обеспечивая подключение обмотки

1.2 к источнику 3 питания с частотой

При таком способе пуска выполняются оптимальные условия пуска и ротор электродвигателя под действием максимального пульсирующего момента входит в синхронизм. Уменьшается время пуска, синхронизация происходит при незначительных колебаниях частоты вращения. 1 ил.

1415391

Изобретение QTHocится к электротехнике и может быть использовано в синхронных двигателях с электромагнитной редукцией частоты вращении

S двойного питания дли их пуска °

Цель изобретения — повышение надежности пуска синхронного электродвигателя двойного питания с электромагнитной редукцией.

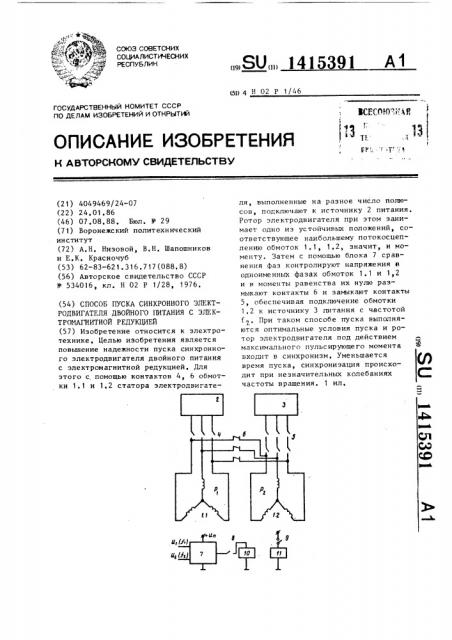

На чертеже пред:тавлена электрическая схема синхронного электродвигателя двойного питания с эчектромагнитной редукцией °

Электродвигатель содержит на зубчатом статоре две m-фазные обмотки

1 ° 1 и 1.2 с числом пар полюсов Р, и

Р 1 соответственно, источники 2 и 3 питания постоянной и переменной частоты и три группы контактов «-б, посредством которых осуществляется перекоммутация обмоток в процессе пуска.

Ротор электродвигателя выполнен безобмоточным,зубчатым с числом зубцов Z . Гостношение между числом зубцов Zi на статоре, роторе и числом пар полюсов Р, и P < обмоток статора связаны соотношением

Z „ = f Z „ + (Р + Р2)f

Частота вращения п „ ротора зависит от частот 1 „,f„ источников 2 H 3 пита— ния;

60(fi + fg) п,L

Для обеспечения пуска и синхронизации двигателя под действием только пульсирующего синхронного момента не- 40 обходимо, чтобы энергия, сообщенная рогору в положительный полупериод изменения момента, была больше или равна кинетич,ской энергии ротора в синхронном режиме, Величина пульсирующего синхроннс го момента индуктора двигателя ",àíèñèò от начальной фазы ротора C ио отношению к результирую-. щему вектору магнитного поля. В индукторных двигателях двойного питания угол 6 между осью ротора и результирующим вектором магнитного поля определяется как пространственным положительным положением ротора, так и фазой напряжений обоих обмоток в дан--55 ный момент времени.

В связи с этим для повышения надежности пуска синхронного редукторного

1 электродвигателя необходимо включать дниглтель к источнику питания при определенном угловом положении ротора, Б нлчальной стадии пуска злмыкаютси контлкты 4 и 6 и обе обмотки двигатели с числом пар полюсов Р, и Р> подключаются к трехфазнаму (двухфазному) источнику 2 питания на напряжение частоты f, При этом частота вращения двигателя п равна нулю. При и = 0 (стопорный режим) ротор двигателя занимает одно из устойчивых положений, соответствующее наибольшей величине потокосцеплений обоих обмоток, а значит и оптимальному по условиям пуска.

В процессе пуска с помощью, например, блока 7 сравнения фаз основным элементом которого является реле сравнения для двух электрических величин и П контролируют напряжения в одноименных фазах обмоток и в моменты равенства указанных напряжений нулю замыкаются контакты 8 и 9, реле

10 и 11. При этом контакты реле 10 размыкаются, а контакты реле 11 замыкаются, и обмотка 1.2 двигателя подключается к другому источнику 3 питания с частотой °

При таком способе пуска выполняются оптимальные условия гарантированного пуска и ротор двигателя под действием максимального синхронного пульсирующего момента входит в синхронизм. Время окончания переходного процесса при пуске уменьшается, синхронизация ротора происходит при незначительных колебаниях частоты вращения. Частота вращения двигателя определяется разностью (суглмой) частот f, и f > обмоток статора. Кроме того, при использовании способа пуска улучшаются энергетические показатели двигателя в установившемся режиме по сравнению с двигателем, имеющим на роторе короткозамкнутую пуc ковую обмотку. формула и з о б р е т е н и я

Способ пуска синхронного электродвигателя двойного питания с электромагнитной редукцией и двумя разнополюсными обмотками на статоре,при котором каждую из обмоток подключают к отдельному источнику напряжении, о т л и ч а ю ш и и с я тем, что, с целью повышении надежности пуска, сначала указанные обмотки подк;?ючают к Од?гому источнику напряг ения КоНТ

1415391
