Генератор свч

Генератор свч

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоэлектронике и позволяет увеличить скорость перестройки при расширении пределов изменения частоты. Генератор СВЧ представляет собой отрезок прямоугольного волновода (ОПВ) 1, в котором установлены полупроводниковый диод 2 и подвижный короткозамыкатель (ПКЗ) 3, на котором расположена пластина 5 из пьезокерамики. На одной стороне пластины 5 размещена пленка 4 из антиферромагнетика, а на другой стороне возбуждающие электроды, Частота СВЧ-колебаний, возникающих в ОПВ 1 при подаче питания на полупроводниковый диод 2, определяется положением ПКЗ 3 и напряженностью магнитного поля в пленке 4, создаваемой магнитной системой 6. При подаче на возбуждающие электроды переменного напряжения в пластине 5 возникают упругие деформации, благодаря которым изменяются параметры плен ки 4, и, следовательно, частота СВЧ- колебаний. Увеличение скорости перестройки и расширение пределов изменения частоты обеспечиваются введением пластины 5 из пьезокерамики.1 ил. (Л нсд nU о со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

1,1) 4 4Н 03 В 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4075556/24-09 (22) 11.06.86 (46) 07.08.88. Бюл.Ф 29 (71) Институт физики им. Л.В.Киренского (72) Г.А.Петраковский, Г.С.Патрии, В.М.Соснин, Э.M.Смокотин и А.А.Васильев (53) 621.373.51(088.8) (56) Авторское свидетельство СССР

У 1254981, кл. Н 03 В 7/14, 1984. (54) ГЕНЕРАТОР СВЧ (57) Изобретение относится к радио" электронике и позволяет увеличить скорость перестройки при расширении пределов изменения частоты. Генератор

СВЧ представляет собой отрезок прямоугольного волновода (OIIB) 1, в котором установлены полупроводниковый диод 2 и подвижный короткозамьп<атель

„„SU„„1415409 А1 (ПКЗ) 3, на котором расположена пластина 5 из пьезокерамики. На одной стороне пластины 5 размещена пленка

4 из антиферромагнетика, а на другой стороне — возбуждающие электроды.

Частота СВЧ-колебаний, возникающих в ОПВ 1 при подаче питания на полупроводниковый диод ?, определяется положением ПКЗ 3 и напряженностью магнитного поля в пленке 4, создаваемой магнитной системой 6. При подаче на возбуждающие электроды переменного напряжения в пластине 5 sosникают упругие деформации, благодаря которым изменяются параметры пленки 4, и, следовательно, частота СВЧколебаний. Увеличение скорости пере стройки и расширение пределов изменения частоты обеспечиваются введением пластины 5 из пьезокерамики.1 ил.

141 5409 нитной системой 6. При подведении переменного напряжения к возбуждающим электродам, нанесенным на пластину 5, в ней возникают упругие деформации, благодаря которым с частотой переменного напряжения изменяются параметры пленки 4 и частота СВЧ-колебаний.

Составитель В,Шкаликов

Редактор К.Бобкова Техред Л.Олийнык Корректор В.Романенко

Заказ 3885/54 Тираж 928 По,пписное

ВНИИПИ Государственного комитета ".CCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужго,",эд, ул. Проектная, 4

Изобретение относится к радиоэлектронике и может быть использовано для возбуждения СВЧ-колебаний.

Цель изобретения - увеличение ско5 рости перестройки при расширении пределов изменения частоты.

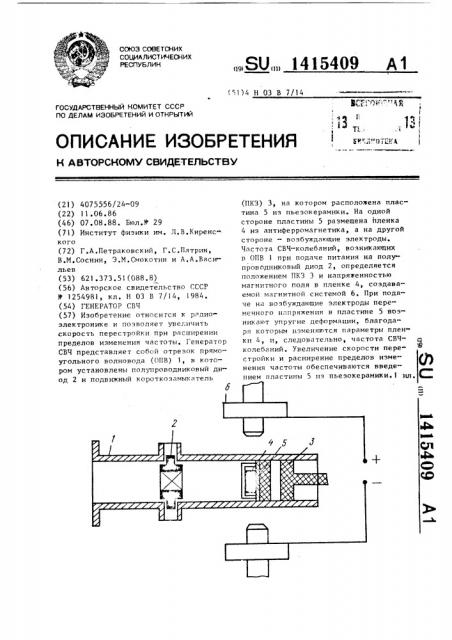

На чертеже изображен генератор

СВЧ, продольный разрез.

Генератор СВЧ содержит отрезок l прямоугольного волновода, полупроводниковый диод 2, подвижной короткозамыкатель 3, пленку 4 из антиферромагнетика, пластину 5 иэ пьеэокерамики, на которую нанесены возбуждающие элементы (не показаны), магнитную систему 6.

Генератор СВЧ работает следующим образом, При подведении напряжения питания к полупроводниковому диоду 2 в отрезке 1 возбуждаются СВЧ-колебания, начальная частота которых определяет.. ся положением подвижного короткозамыкателя 3 и напряженностью магнитно го поля в пленке 4, обусловленной магФ о р м у л а и з о б р е т е н и я

Генератор СВЧ, содержащий отрезок прямоугольного волновода, в котором установлены полупроводниковый диод, подвижный короткозамыкатель, пленку из антиферромагнетика, и магнитную систему, отличающийся тем, что, с целью увеличения скорости перестройки при расширении пределов изменения частоты, в него введена пластина иэ пьеэокерамики, которая одной стороной установлена на торце подвиж» ного короткозамыкателя и на которую нанесены возбуждающие электроды, причем пленка из антиферромагнетика размещена на другой стороне пластины из пьезокерамики.
