Реферат



К асс 211т, 2Ppg

32а, 4

Лв 141562

СССР

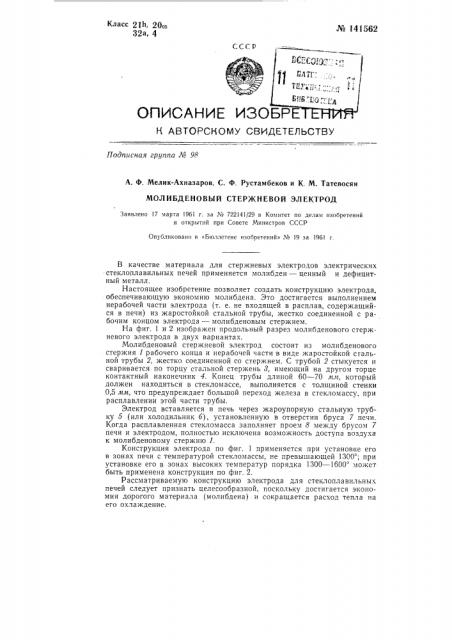

ОПИСАНИК ИЗ0

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 98

А. Ф. Мелик-Ахназаров, С. Ф. Рустамбеков и К. М. Татевосян

МОЛИБДЕНОВЫЙ СТЕР)КНЕВОЙ ЭЛЕКТРОД

Заявлено 17 марта 1961 г. за М 722141/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Мз 19 за 1961 г.

В качестве материала для стержневых электродов электрических стеклоплавильных печей применяется молибден — ценный и дефицитный металл.

Настоящее изобретение позволяет создать конструкцию электрода, обеспечивающую экономию молибдена. Это достигается выполнением нерабочей части электрода (т. е. не входящей в расплав, содержащийся в печи) из жаростойкой стальной трубы, жестко соединенной с рабочим концом электрода — молибденовым стержнем.

На фиг. 1 и 2 изображен продольный разрез молибденового стержневого электрода в двух вариантах.

Молибденовый стержневой электрод состоит из молибденового стержня 1 рабочего конца и нерабочей части в виде жаростойкой сгальной трубы 2, жестко соединенной со стержнем. С трубой 2 стыкуется и сваривается по торцу стальной стержень 8, имеющий на другом торце контактный наконечник 4. Конец трубы длиной 60 — 70 ил1, который должен находиться в стекломассе, выполняется с толщиной стенки

0,5 мм, что предупреждает большой переход железа в стекломассу, при расплавлении этой части трубы.

Электрод вставляется в печь через жароупорную стальную трубку 5 (или холодильник б), установленную в отверстии бруса 7 печи.

Когда расплавленная стекломасса заполняет проем 8 между брусом 7 печи и электродом, полностью исключена возможность доступа воздуха к молибденовому стержню 1.

Конструкция электрода по фиг. 1 применяется при установке его

H зонах печи с температурой стекломассы, не превышающей 1300, при установке его в зонах высоких температур порядка 1300 — 1600 может быть применена конструкция по фиг. 2.

Рассматриваемую конструкцию электрода для стеклоплавильных печей следует признать целесообразной, поскольку достигается экономия дорогого материала (молибдена) и сокращается расход тепла «а его охлаждение. № 141562

Предмет изобретения

Молибденовый стержневой электрод для электроплавильной, например стеклоплавильной, печи, о тл и ч а ю шийся тем, что, в целях экономии молибдена, нерабочая часть электрода, не входящая в расплав, содержащийся в печи, выполнена из жаростойкой стальной трубы, жестко соединенной с рабочим концом электрода — молибденовым стержнем.

Фиг 2

Описание составил эксперт М. Ь нанкин

Редактор М. И. Бородина Тсхрсд А. А. Камышникова Корректор И А. Шпынева

Объем 0,18 изд. л

Цена 4 коп ф ор м ат бум. 70 (108 /, Тираж 1300

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

11одп. к печ 10.Х1-61 r

Зак. 11070

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка. 14
