Огнепреградительное устройство

Огнепреградительное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к противопожарной технике, может быть использовано для защиты систем вентиляции и позволяет повысить надежность огнепреграждения. Устройство содержит размещенную между входным 1 и выходным 2 участками воздуховода полую вставку, выполненную в виде двух поворотных звеньев 3 и 4, сочлененных между собой посредством шарнира 5. Концы поворотных звеньев 3 и 4 выполнены скошенными, вставлены во входной 1 и выходной 2 участки воздуховода и посредством шарниров 8 и 9 соединены с ними. На входном участке 1воздуховода установлен термочувствительный замок 10, который связан попосредством удерживающего шнура 11 с полой вставкой в месте шарнирного сочленения ее поворотных звеньев. 2ил. Ф

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ14161 1

А1 51> 4 А 62 С 3/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4191702/40-12 (22) 04.02.87 (46) 15.08.88. Бюл. N - 30 (71) Учебный центр пожарной охраны УВД Алтайского крайисполкома (72) Н.М. Заварыкин (53) 614.843(088.8) (56) Авторское свидетельство СССР

N - 1219100,, кл. A 62 С 3/14, 1984 ° (54) ОГНЕПРЕГРАДИТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к противопожарной технике, может быть использовано для защиты систем вентиляции и позволяет повысить надежность огнепреграждения. Устройство содержит размещенную между входным 1 и выходным 2 участками воздуховода полую вставку,.выполненную в виде двух поворотных звеньев 3 и 4, сбчлененных между собой посредством шарнира 5.

Концы поворотных звеньев 3 и 4 выполнены скошенными, вставлены во входной 1 и выходной 2 участки воздуховода и посредством шарниров 8 и 9 соединены с ними. На входном участке

1 ноздуховода установлен термочувствительный замок 10, который связан попосредством удерживающего шнура 11 с полой вставкой в месте шарнирного сочленения ее поворотных звеньев.

2 ил.

1416 31

Изобретение относится к протиповожарной технике, а именно к устройствам пожарной защиты, и может быть использовано для защиты систем вен5 тйляции.

Цель изобретения — повышение надежности огнепреграждения.

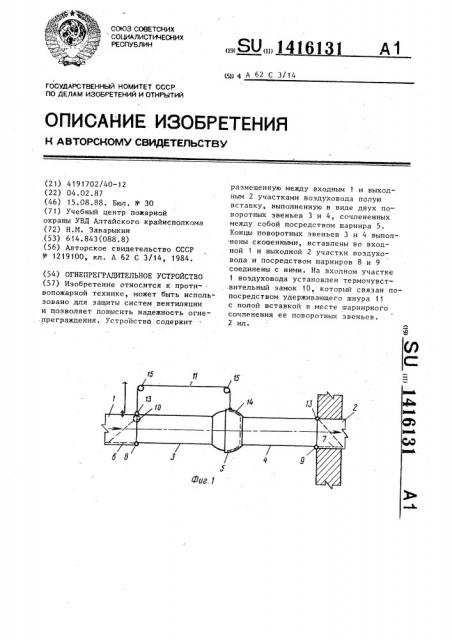

На фиг. 1 показано огнепрегради-. тельное устройство в исходном положении, общий вид; на фиг. 2 — устройство после срабатывания.

Огнепреградительное устройство сОдержит размещенную между входным

1 и выходным 2 участками воздуховодФ полую вставку, выполненную в виде двух поворотных звеньев 3 и 4, шарнирно сочлененных между собой пОсредством шарнира 5.

Концы 6 и 7 звеньев 3 и 4 вставлены во входной 1 и выходной 2 участки и соединены с ними посредством шарниров 8 и 9. Концы 6 и 7 звеньев ! выполнены скошенными для перекрытия

1 сечения воздуховода. На входном - 25 участке 1 воэдуховода установлен термочувствительный замок 10, который связан посредством удерживающего шнура 11 с полой вставкой в зоне шарнирного сочленения ее поворотных 3р звеньев 3 и 4. Огнепреградительное устройство снабжено герметиэирующими прокладками 12,13 и 14. Удерживающий шНур 11 перекинут через блок 15. Полая вставка выполнена с квадратным

35 сечением °

Устройство работает следующим образом.

При повышении температуры в воздуховоде срабатывает термочувствительный замок 10 и освобождается от соединения с ним удерживающий шнур 11.

Поворотные звенья 3 и 4 под действием собственного веса поворачиваются вокруг шарниров 8 и 9 и перекрывают своими скошенными концами 6 и 7 воэдуховод на входном 1 и выходном 2 участках. Воздуховод оказывается разорванным, что практически исключает распространение : огня по нему как через входной 1, так и выходной 2 участки.

Предлагаемое огнепреградительное устройство позволяет повысить надежность при эксплуатации при распространении огня по воздуховоду. Это достигается за счет того, что между входным и выходным участками воздуховода размещена полая вставка, выполненная из двух поворотных звеньев, перекрывающих при срабатывании термочувствительного элемента входной и выходной участки воздуховода

Формула изобретения

Огнепреградительное устройство, содержащее размещенную между входным и выходным участками воздуховода и взаимодействующую с ними своими концами полую вставку, размещенный на входном участке воэдуховода термочувствительный замок с удерживающим вставку шнуром, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности огнепреграждения, полая вставка выполнена в виде двух поворотных относительно соответствующих участков воздуховода звеньев, шарнирно сочлененных между собой с возмож-ностью рассоединения, причем концы звеньев размещены в соответствующих участках воздуховода и выполнены скошенными для перекрытия сечения воздуховода, а удерживающий шнур соединен с полой вставкой в зоне шарнирного сочленения поворотных звеньев.

1416131

Составитель А.Юдахин

Техред А.Кравчук

Редактор А.Долиннч

Корректор С.Черни

Заказ 4003/4

Тираж 420

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
