Моечная головка

Моечная головка

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить качество очистки и упростить конструкцию . Пульсирующий поток рабочей жидкости через подводящий трубопровод поступает в гибкие патрубки и далее в форсунки с щелевыми отвёрс- «тиями. При изменении давления рабочей жидкости в пульсирующем режиме гибкие патрубки, выполненные в виде спиралей, изменяют свою кривизну и в результате форсунки сканируют в плоскости спирали гибких патрубков. 2 ил.

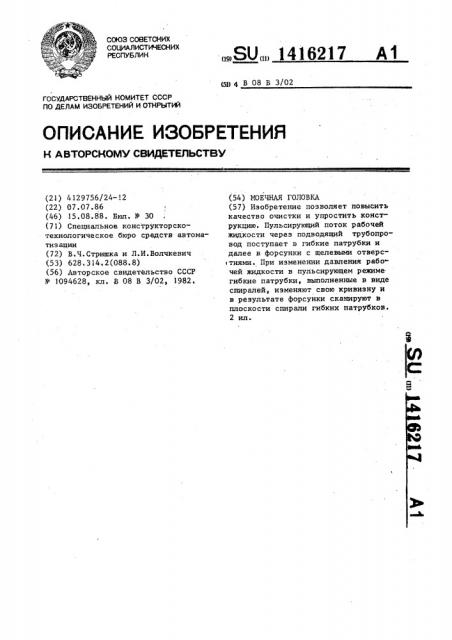

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ4 В 08 В 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ %

° °

° °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4129756/24-12 (22) 07.07.86 ! (46) .15.08.88. Бюп. ¹ 30 (71) Специальное конструкторскотехнологическое бюро средств автоматизациии (72) В.Ч.Стришка и Л.И.Волчкевич (53) 628. 314. 2(088. 8) (56) Авторское свидетельство СССР № 1094628, кл. В 08 В 3/02, 1982, „„SU„„1416217 А1 (54) МОЕЧНАЯ ГОЛОВКА (57) Изобретение позволяет повысить качество очистки и упростить конструкцию. Пульсирующий поток рабочей жидкости через подводящий трубопровод поступает в гибкие патрубки и далее в форсунки с шелевыми отверс тиями. При изменении давления рабо" чей жидкости в пульсирующем режиме. гибкие патрубки, выполненные в виде спиралей, изменяют свою кривизну и в результате форсунки сканируют в плоскости спирали гибких патрубков.

2 ил.

1416217

Изобретение относится к очистке деталей и узлов машин, а именно к струйной мойке различных поверхностей.

Цель изобретения — повышение качества очистки и упрощение конструкцииа

На фиг.1 изображена моечная головка, общий вид; на фиг.2 — сечение

А-А на фиг,1.

Моечная головка имеет гибкие патрубки 1 и 2, несущие форсунки 3 и 4 °

Гибкие патрубки 1 и 2 установлены жестко на трубопроводе 5 подвода 15 пульсирующей рабочей жидкости. Отверстия для истечения рабочей жидкости из форсунок 3 и 4 выполнены в виде щелей 6 и 7, площадь сечения которых меньше площади сечения гибких 20 патрубков 1 и 2. Моечная головка может крепиться к держателю 8 при помощи гайки 9, Моечная головка. работает следующим образом. 25

Поток пульсирующей жидкости подается через трубопровод 5 и равномерно распределяется по гибким патрубкам 1 и 2, пройдя которые поступает в щели 6 и 7 форсунок 3 и 4. В зави- 30 симости от конфигурации щелей 6 и 7 формируется определенная форма струи и подается на промываемую или другую поверхность (не показано). Проходя" щий каждый импульс пульсирующей жидкости изменяет давление в гибких пат- рубках 1 и 2, Местные гидравлические потери, возникающие при протекании жидкости через щели 6 и 7 из-за разности площадей сечения щелей и гибких патрубков, стабилизируют амплитуду пульсаций давления, Изменение давления в гибких патрубках 1 и 2, которые в поперечном сечении выполнены в виде прямоугольников, приводит к изменению радиуса их кривизны. Таким образом, установленные на свободных концах гибких патрубков 1 и 2 форсунки 3 и 4, начинают сканировать с частотой, совпадающей с пульсацией жидкости

Величина изменения радиуса кривизны гибких патрубков, а также эоны перемещения форсунок 3 и 4 прямо про-. порциональны изменению давления в гибких патрубках 1 и 2. Эти величины дополнительно еше можно увеличить или уменьшить путем изменения направления выходящей струи иэ щелей 6 и 7.

Изобретение позволяет повысить качество промывки эа счет возможности придания форсункам большеи чистоты колебаний от 0,5 до 6О Гц и упростить конструкцию. Кроме того, обеспечивается лучшая однородность промывки поверхности при снижении расхода рабочей жидкости.

Формула из об р ет ения

Моечная головка, содержащая по меньшей мере один гибкий патрубок, несущий -форсунку и размещенный на трубопроводе подвода пульсирующей рабочей жидкости, о т л и ч а ю— щ а я с я тем, что, с целью повышения качества очистки и упрощения конструкции, гибкий патрубок выполнен изогнутым по спирали для обеспечения сканирования форсунки в плоскости спирали гибкого патрубка при подаче в него пульсирующего потока рабочей жидкости.

1416217

Составитель Г.Кудров

Техред Л.Сердюкова

Редактор М.Недолуженко й

Корректор М. Пожо

Заказ 4009/8

Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
