Реферат



Изобретение относится к резке материалов высоконапорной струей жидкости. Цель изобретения - упрощение конструкции, снижение металлоемкости , уменьшение габаритных размеров и расширение технологических возможностей устройства для резки материалов. Устройство содержит высоконалорный баллон 1 и перфорированный патрон 2, который вставляется в баллон. Баллон 1 снабжен предохранительным клапаном 3,манометром 4, рукояткой 5 и струеформирующим соплом 6, которое сообщено с баллоном гидравлическим каналом 7 с отсекающим клапаном 8. Вещество в перфорированном патроне 2 реагирует с жидкостью в баллоне 1. Накапливающийся газ создает необходимое рабочее давление внутри баллона 1. Под действием этого давления жидкость поступает в соппо 6, формируется в струю и направляется на разрезаемый материал. 1 з.п. ф-лы. 1 ил. е (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (5D 4 В 23 D 31 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4174602/25-27 (22) 04.01.87 (46) 15.08.88. Бюл. 9 30 (72) М.Н.Хабибуллин и Ф.И.Мутин (53) 621.967(088.8) (56) Акчурин И.Ш. Подземное оборудование для гидропескоструйной перфорации. Труды Казанского филиала

АзИНмаш — Опытно-конструкторские и научно-исследовательские работы в.области нефтепромыслового оборудования, вып. Р 1, Казань, 1971 с. 38-42. (54) УСТРОЙСТВО ДЛЯ РЕЗКИ МАТЕРИАЛОВ (57) Изобретение относится к резке материалов высоконапорной струей жидкости. Цель изобретения - упрощение конструкции, снижение металлоемкости, уменьшение габаритных размеров и расширение технологических возможностей устройства для резки материалов. Устройство содержит высоконапорный баллон 1 и перфорированный патрон 2, который вставляется в баллон. Баллон 1 снабжен предохранительным клапаном 3,манометром 4, рукояткой 5 и струеформирующим соплом 6, которое сообщено с баллоном гидравлическим каналом 7 с отсекающим клапаном 8. Вещество в перфорированном патроне 2 реагирует с жидкостью в баллоне 1. Накапливающийся газ создает необходимое рабочее давление внутри баллона 1. Под действием этого давления жидкость поступает в сопло 6, формируется в струю и направляется на разрезаемый материал. 1 з.п. ф-лы. 1 ил.

1416276 тупает в сопло 6 и в виде тонкой струи вырывается наружу. Эта струя воды при направлении ее на материал разрезает последний.

Давление внутри баллона 1 контролируют по манометру 4. В случае повьппения давления внутри баллона 1 по различным причинам срабатывает предохранительный клапан 3, После завершения химической реакции в баллоне 1 и израсходования рабочего объема воды патрон 2 выворачивают, баллон 1 освобождают от продуктов реакции. Устройство готово к работе.

Размер патрона 2 и объем баллона 1 определяются исходя из необходимого времени и объема работы.

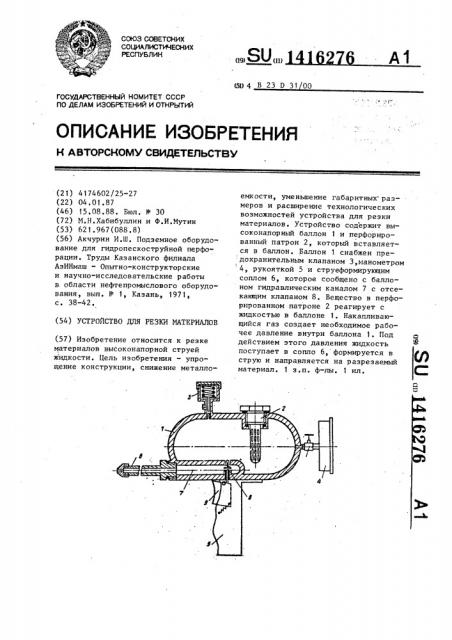

Изобретение относится к резке материалов высоконапорной струей жидкости, Цель изобретения — упрощение кон,струкции, снижение металлоемкости, 5 ,уменьшение габаритных размеров и расширение технологических возможностей устройства для резки материалов. . На чертеже изображено устройство для резки материалов, общий вид.

Устройство для резки материалов содержит высоконапорный баллон 1 и

;.перфорированный патрон 2, который вставляется в баллон 1 на резьбе герметично. Баллон 1 снабжен предохранительным клапаном 3, манометром 4, рукояткой 5 и струеформирующим соплом 6. Последнее с. полостью бал.лона 1 сообщено гидравлическим каналом 7, который снабжен отсекающим клапаном 8, связанным с размещенным на рукоятке 5 отжимающим подпружинен ным рычагом 9, Устройство работает следующим 25 образом.

Через отверстие, в которое встав, ляется патрон 2, в баллон 1 заливают воду. Затем в баллон 1 помещают патрон 2 с гранулированным карбидом ,кальция и плотно заворачивают его.

Внутри баллона I протекает химическая реакция с выделением газа. Газ накапливается внутри баллона 1 (в его ,;верхней части) и создает в нем высокое давление °

Когда давление в баллоне 1 достигает рабочих значений (свьш е 15,0

20,0 МПа), нажимают на рычаг 9, который отжимает отсекающий клапан 8, в

40 результате чего вода по каналу 7 посФормула изобретения

1. Устройство для резки материалов, содержащее генератор жидкости высокого давления, соединенный посредством гидравлического канала со струеформирующим соплом, о т л и— ч а ю щ е е с я тем, что, с целью упрощения конструкции, снижения металлоемкости, уменьшения габаритных размеров и расширения технологических возможностей, генератор жидкости высокого давления выполнен в виде высоконапорного баллона с рабочей жидкостью и размещенного в нем перфорированного патрона с веществом, реагирующим с рабочей жидкостью с выделением газа.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что гидравлический канал снабжен управляемым отсекающим клапаном.
