Реферат



№ 14163

К»асс 75 а, 20

1 1 г

ПЛТ НТ НЙ l4305PETC 8 И

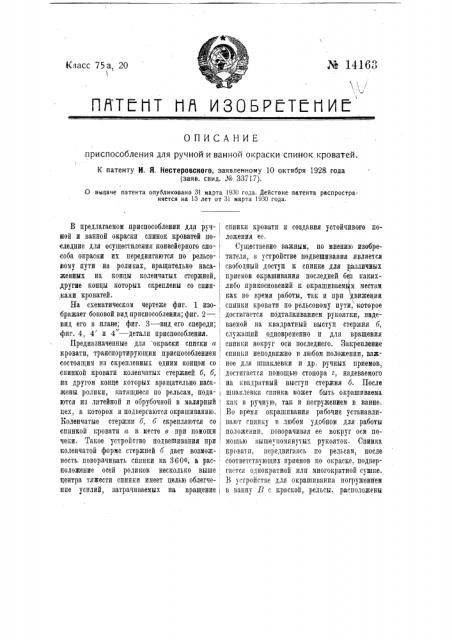

ОПИСАНИЕ приспособления для ручной и ванной окраски спинок кроватей

К патенту И. Я. Нестеровского, заявленному 10 октября 1928. года (заяв. свид. № 33717).

О выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

В предлагаемом приспособлении для руч- j ной и ванной окраски спинок кроватей последние для осуществления конвейерного спо- соба окраски их передвигаются по рельсо-, вому пути на роликах, вращательно наса- женных на концы коленчатых стержней,, другие концы которых скреплены со спин- I ,ками кроватей.

На схематическом чертеже фиг. 1 изо-! бражает боковой вид приспособления; фиг. 2 — вид его в плане; фиг. 3 — вид его спереди; фиг. 4, 4 и 4 — детали приспособления.

Предназначенные для окраски списки а j кровати, транспортирующим приспособлением, состоящим из скрепленных одним концом со, спинкой кровати коленчатых стержней б, б,, на другом конце которых вращательно наса- | жены ролики, катящиеся по рельсам, пода- ются из литейной и оорубочной в малярный, цех, в котором и подвергаются окрашиванию.

Коленчатые стержни б, б скрепляются со спинкой кровати а в месте в при помощи чеки. Такое устройство подвешивания при, коленчатой форме стержней о дает возмож- i ность поворачивать спинки на 360о, а рас- положение осей роликов несколько выше центра тяжести спинки имеет целью облегче- ние усилий, затрачиваемых на вращение спинки кровати и создания устойчивого положения ее.

Существенно важным, по мнению изобретателя, в устройстве подвешивания является свободный доступ к спинке для различных приемов окрашивания последней без каких( либо прикосновений к окрашивае м местам как во время работы, так и при движении спинки кровати по рельсовому пути, которое достигается подталкиванием рукоятки, надеваемой на квадратный выступ стержня б, служащий одновременно и для вращения спинки вокруг оси последнего. Закрепление спинки неподвижно в любом положении, важное для шпаклевки и др. ручных приемов, достигается помощью стопора г, надеваемого на квадратный выступ стержня б. После шпаклевки спинка может быть окрашиваема как в ручную. так и погружением в ванне.

Во время окрашивания рабочие устанавливают спинку в любом удобном для работы положении, поворачивая ее вокруг оси помощью выше помянутых рукояток. Спинка кровати, передвигаясь по рельсам. после соответствующих приемов по окраске. подвергается однократной илн многократной сушке.

В тстройстве для окрашивания погружением в ванну Л с краской, рельсы., расположены — 2

< иг. 4, фиг, 4, А. Х.

Тип. «Печатный Груд». по сторонам последней и имеют около средины ванны, в месте A изгиб вниз, вследствие чего спинка кровати, скрепленная в горизонтальном положении с коленчатыми стержнями б, катящимися на роликах по указанным рельсам, в названном месте Х погружается в ванну с краской и окрашивается. После погружения спинка выводится из ванны и поступает в особый закрытый цилиндр Е, расположенный вслед за ванной, в котором спинка при помощирукояток приводится во вращение, с целью удаления излишней краски и распределения остающейся по спинке равномерным слоем. Цилиндр .К состоит из двух половин, из которых верхняя крепится к потолку, а нижняя к полу. Спинка проходит в цилиндр через проходные щели, закрывающиеся при вращении спинки заслонками во избежание разбрызгивания краски.

Между ванной и цилиндром проложен мостик, служащий для отвода обратно в ванну стекающей со спинки краски во время прохождения последней в цилнидр.

Предме т патента.

1. Приспособление для ручной и ванной окраски спинок кроватей, отличающееся тем, что оно состоит из коленчатых стержней б, б, на одном копне которых вращательно насажены ролики, скользящие по рельсам при передвижении спинок кроватей, а второй конец снабжен прорезью, в целях скрепления этого конца при помощи чеки со спинкой в месте в так, чтобы центр тяжести спинки был несколько ниже оси роликов.

2. Устройство для окрашивания погружением с применением означенного в п. 1 приспособления, отличающееся тем, что рельсы для роликов, проходящие по сторонамванны, около середины последней изогнуты в месте Я вниз, а вслед за ванной расположен закрытый, с проходными щелями для прохода спинок кроватей, цилиндр, предназначенный для удаления излишней краски с окрашенных изделий путем вращения их.
