Реферат



Изобретение относится к вертикально-замкнутым шаговым напольынм конвейерам, в частности заглубленным холостой ветвью в фундамент. Цель изобретения - повьппение производительности за счёт удобства проведения работы на последней рабочей позиции. На стойках установлены верхние и нижние направляющие пути (НП) и радиусные переходные участки, закрытые кожухами , по которым перемещаются катками тележки (Т). Последние закреплены на тяговой цепи, огибающей приводную и натяжную звездочки. По ходу . перемещения Т в конце верхних НП посредством горизонтальных осей, параллельных НП, установлены две поворотные в вертикальной плоскости . створки (С) 17. Механизм открывания и закрывания С 17 вьшолнен в виде.кинематически связанных с хвостовиками 21 двух одноплечих фигурных рычагов 22, расположенных вдоль верхних НП перед С 17 и взаимодействующих с катками Т, и двух двуплечих рычагов, установленньгх за С 17 по ходу перемещения Т и взаимодействукяцих а однкми плечами с С 1 7, другими - с задчей частью Т. Реборды катков Т воз-/Л действуют на поверхность рычагов 22. , Последние вращаются, увлекая за со- Ve бой хвостовики 21, при вращения которых С 17 открываются. 1 з.п. ф-лы, - В ил.

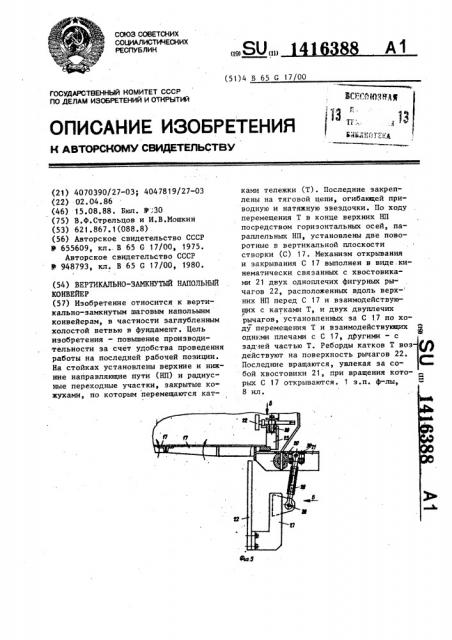

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИК (19) (11) (51)4 B 65 G 17/00

ВС1СГ ЕЧЩ У

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В4 ьЛ. -", "У тяЕА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4070390/27-03; 4047819/27-03 (22) 02.04.86 (46) 15.08.88. Вюп. 9".30 (75) В.Ф.Стрельцов и И.В.Мошкин (53) 621.867. 1(088.8) (56) Авторское свидетельство СССР

Р 655609, кл.. В 65 G 17/00, 1975.

Авторское свидетельство СССР

У 948793, кл. В 65 G 17/00, 1980. (54) ВЕРТИКАЛЬНО-ЗАМКНУТЫЙ НАПОЛЬНЫЙ

КОНВЕЙЕР (57) Изобретение относится к вертикально-замкнутым шаговым напольынм конвейерам, в частности заглубленным холостой ветвью в фундамент. Цель изобретения - повышение производительности за счет удобства проведения работы на последней рабочей позиции.

На стойках установлены верхние и нижние направляющие пути (НП) и радиусные переходные участки, закрытые ко" жухами, по которым перемещаются катками тележки (Т) . Последние закреплены на тяговой цепи, огибающей приводную и натяжную звездочки. По ходу перемещения Т в конце верхних НП посредством горизонтальных осей, параллельных НП, установлены две поворотные в вертикальной плоскости створки (С) 17. Механизм открывания и закрывания С 17 выполнен в виде.кинематически связанных с хвостовиками 21 двух одноплечих фигурных рычагов 22, расположенных вдоль верх- них НП перед С 17 и взаимодействующих с катками Т, и двух двуплечих

Г рычагов, установленных за С 17 по ходу перемещения Т и взаимодействующих Я одними плечами с С 17, другими — с задней частью Т. Реборды катков Т воз действуют на поверхность рычагов 22.

Последние вращаются, увлекая за собой хвостовики 21, при вращения которых С 17 открываются. 1 з.п. ф-лы, 8 ил.

1416388

Изобретение относится к вертикально-замкнутым шаговым напольным конвейерам, в частности к конвейерам, которые холостой ветвью заглублены в фундамент.

Целью изобретения является повышение производительности эа счет удобства проведения работ на последней рабочей позиции. 10

На фиг. 1 изображен общий вид вертикально-замкнутого напольного конвейера; на фиг. 2 — то же, вид сверху; на фиг. 3 — узел I на фиг. 1; на фиг. 4 — разрез А-А на фиг. 3; на 15

: фиг.5 -створка с механизмом ее открывания (укрупненно); на фиг. 6 — вид

Б на фиг. 5; на фи". 7 — вид В на .фиг.5; на фиг, 8 — разрез Г-Г на фиг. 6. 2О

Вертикально-замкнутый напольный конвейер смонтирован в транспортном приямке ниже уровня пола и включает в себя стойки 1, привод 2, ведущий вал 3 с приводной звездочкой 4, ведо- 25 мый вал 5 с натяжной звездочкой 6, натяжитель 7„ тележки 8, равномерно расположенные по замкнутому контуру тяговой цепи 9 и скрепленные с ней„ верхние 10 и нижние 11 направляющие З0 пути, радиусные переходные участки

12 и 13, напольные секции 14, защитные кожухи 15 и 16, две створки 17.

Тележки 8 перемещаются передними 18 и задними 19 катками с ребордами по направляющим путям 10 и 11 и радиусным переходным участкам 12 и 13.

t, Створки 17 установлены посредством параллельных направляющим путям 11 горизонтальных осей 20, выполнены щ0 с хвостовиками 21 и имеют механизм открывания и закрывания, Механизм открывания и закрывания створок 17 выполнен в виде кинематически связанных с хвостовиками 21 двух одноплечих фигурных рычагов 22, установленных на осях 23 и расположенных вдоль верхних направляющих путей 10 перед створками 17 с возможностью взаимодействия с ребордами катков 18 и 19, и двух двуплечих рычагов 24, установленных на кронштейне 25 по ходу перемещения тележек 8 за створками 17 на вертикальных осях 26 и взаимодействующих одними плечами со створками 17, а другими — с задней частью тележек, а именно с ребордами задних катков 19. Кинематическая связь одноплечих фигурных рыча 0B 22 с хвостовиками 21 створок 17 выполнена в виде соединенного с рычагом 22 кронштейна 27 и соединенной осью 28 с последним регулируемой тяги 29, связанной осью 30 с хвостовиком 21. Створки в вертикальном положении упираются в упоры 31 напольной секции 14 и удерживаются регулируемыми противовесами 32, смонтированными на хвостовиках 21.

Вертикально-замкнутый напольный конвейер работает следующим образом.

Работы на рабочих местах ведутся как и на других известных конвейерах, но на последней рабочей позиции рабочий работает стоя на поверхности, которая является поверхностью створок 17.

Реборды передних катков 18 передвигающейся .тележки 8 конвейера силой веса тележки воздействуют на поверхность Д фигурных рычагов 22, Фигурные рычаги 22 вращаются вокруг осей 28 и увлекают вниз жестко прикрепленные к ним кронштейны 27, оси

28, регулируемые по длине тяги 29, вращаемые при этом вокруг осей 28, и оси 30 вместе с хвостовиками 21 створок 17, вращающихся вокруг осей 20. Тем самым автоматически огкрываются створки 17, Тележка, поворачиваясь ребордами своих задних катков 19, воздействует на рычаги 22, вращая последние, кото" рые при вращении воздействуют на наружные поверхности Е открытых створок 17. Створки автоматически закрываются.

Формула изобретения

1. Вертикально-замкнутый напольный конвейер, включающий установленные на стойках верхние и нижние направ" ляющие пути и радиусные переходные участки, закрытые кожухами, приводную и натяжную звездочки и огибающую их тяговую цепь с закрепленными на ней тележками, перемещающимися катками по направляющим путям и радиусным переходным участкам, î r л и ч а ю щ и йс я тем, что, с целью повышения производительности эа счет удобства проведения работ на последней рабочей позиции, он снабжен расположенными в конце верхних направляющих путем по ходу перемещения тележек двумя поворотными в вертикальной плоскости

88 з 14163 створками, установленными посредством параллельных направляющим путям гори-. зонтальных осей и имеющими механизм открывания и закрывания створок.

2. Конвейер по п. 1, о т л ич а ю шийся тем, что створки выполнены с хвостовиками, а механизм открывания и закрывания створок выпол- о нен в виде кинематически связанных с хвостовиками одноплечих фигурных рычагов, расположенных вдоль верхних на» правляющих путей перед створками с возможностью взаимодействия с катками тележек, и двух двуплечих рычагов, установленных по ходу перемещения тележек за створками посредством sepтикальных осей с возможностью взаимо» действия одними плечами со створками, а другими — с задней частью тележек. фЫ 2 д3нженае

1416388

1416388

Г-Г

72
