Оптический центрир
Иллюстрации
Реферат

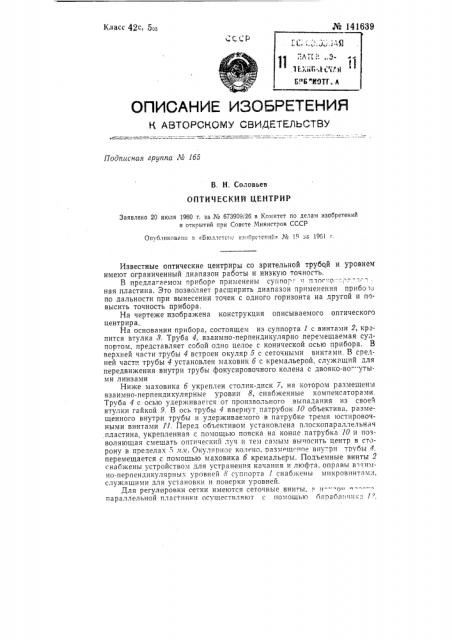

№ 141639
Предмет изобретения
Оптический центрир со зрительной трубой и уровнем, отл и ч а юшийся тем, что, с целью расширения диапазона применения прибора по дальности при вынесении точек с одного горизонта на другой и по вышения точности прибора, в нем применены суппорт и плоскопараллельная пластинка, установленая перед объективом.
Редактор Н, С. Кутафина Техрел А. А. Кудрявицкая Корректор Ю. М. Федулова
Объем 0,18 изл. и.
Цена 4 коп. открытий
Полн, к пеи. 27.Х11-61 r
3ак 12896
Формат бум, 70X108i/1а
Тираж 650
ЦБТИ рн Комитете по дедам изобретений и при Совие Министров СССР
Москва, Центр, М. "1ерка< ский пср., т. 2)6.
Типография ЦБТИ Комитета по дедам изобретений и QTKp .iòè|1 при Совете Мш истрэв СССР, Москва, Г1е-.ровка, 14 встроенного в насадку и снабженного шкалой с делениями. Центрировка объектива осуществляется юстировочными винтами 11.
Описанный оптический центрир может найти применение при проектировании и при передаче направления (ориентирования) на нижележащие горизонты.. Прибор можно применять с плоскопараллельной пластинкой и без нее. Там, где знаки, марки и т. д. не имеют делений, а только индекс или перекрестие, целесообразно применять плоскапараллельную пластинку, с помощью которой можно смещать оптический луч в трубе по отношению к сетке.
