Класс 42с, 44

СССР

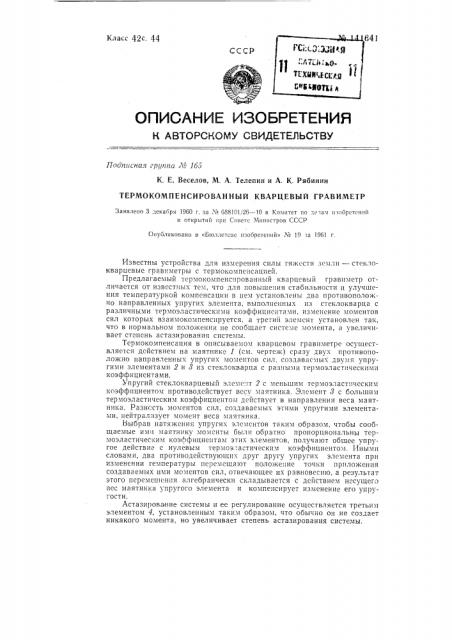

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная руппа Л6 165

К. E Веселов, М. А. Телепин и А. К. Рябинин

ТЕРМОКОМПЕНСИРОВАННЫЙ КВАРЦЕВЫЙ ГРАВИМЕТР

Заявлено 3 декабря 1960 г. за ¹ 688101 26 — -10 в 1,омитет по дсзаги игобретсний и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений» ¹ 19 за 1961 r.

Известны устройства для измерения силы тяжести земли — стеклокварцевые гравиметры с термокомпспсацпей.

Предлагаемый тсрмокомпенсированный кварцевый гравиметр отличается от известнь1х тем, что для повышения стабильности и улучшения температурной компенсации в нем установлены два противоположно направленных упругих элемента, выполненных из стеклокварца с различными термоэластическими коэффициентами, изменение моментов сил которых взаимокомпенсируется, а третий элемент установлен так, что в нормальном положении не сообщает системе момента, а увеличивает степень астазирования системы.

Термокомпенсация в описываемом кварцевом гравиметре осуществляется действием на маятнике 1 (см. чертеж) сразу двух противоположно направленных упругих моментов cH;I. создаваемых двумя упругими элементами 2 и 8 из стеклокварца с разными термоэластическими коэффициентами.

Упругий стеклокварцевый элеме IT 2 с меньшим термоэластическим коэффициентом противодействует весу маятника. Элемент 3 с большим термоэластическим коэффициентом действует в направлении веса маятника. Разность моментов сил, создаваемых этими упругими элементами, нейтрализует момент веса маятника.

Выбрав натяжения упругих элементов таким образом, чтобы сообщаемые ими маятнику моменты были обратно пропорциональны термоэластическим коэффициентам этих элементов, получают общее упругое действие с нулевым термоэластическим коэффициентом. Иными словами, два противодействующих друг другу упругих элемента при изменении гемпературы перемещают поло>кение точки приложения создаваемых ими моментов сил, отвечающее их равновесшо, а результат этого перемещения алгебраически складывается с действием несущего вес маятника упругого элемента и компенсирует изменение его упругости.

Астазирование системы и ее регулирование осуществляется третьим элементом 4, установленным таким образом, что обычно он не создает никакого момента, но увеличивает степень астазирования системы. № 14164 I

На чс1>те>ке также показаны: измерительная рамка 5, измерительная пружина ц и отсчетный репер 7, Описанный гравиметр позволяет избавиться от источников ошибок, присущих известным приборам, упрощает регулировку и повышает прочность ррибо 1а.,Кроме того, с помощью предлагаемой схемы можно получить выСокудо чувствительность при малой деформации пружин, что должно благоприятно отразиться на прочности прибора и его нульпункте.

Предложение одобрено Институтом физики земли АН СССР.

Предмет изобретения

Термокомпенсированный кварцевый гравиметр, о т л и ч а ю щ и йс я тем, что, с целью повышения стабильности и улучшения температурной компенсации, в нем установлены два противоположно направленных упругих элемента, выполненных из стеклокварца с различными термоэластическими коэффициентами, изменение моментов сил которых взаимокомпенсируется, а третий элемент установлен так, что и нормальном положении не сообщает системе момента, а увеличивает степень астазирования системы.
