Ангоб

Ангоб

Иллюстрации

Показать все

Реферат

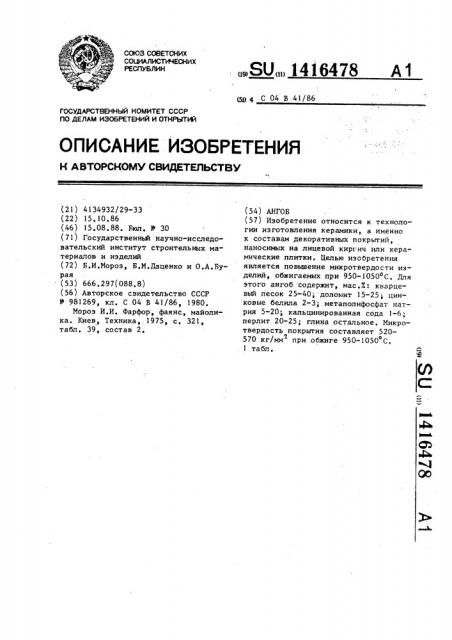

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15ц 4 С 04 В 41/86

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4134932/29-33 (22) 15 ° 10.86 (46) 15.08.88. Бюл, 11 30 (71) Государственньй научно-исследовательский институт строительных материалов и изделий (72) Б.И.Мороз, Б.М.Даценко и О.А.Бурая (53) 666,297(088,8) (56) Авторское свидетельство СССР

У 981269, кл. С 04 В 41/86, 1980, Мороз И.И. Фарфор, фаянс, майолика. Киев, Техника, 1975, с. 321, табл. 39, состав 2.

„,Я0„„1416478 А i (54) АНГОБ (57) Изобретение относится к технологии изготовления керамики, а именно к составам декоративных покрытий, наносимых на лицевой кирпич или керамические плитки. Целью изобретения является повьппение микротвердости изделий, обжигаемых при 950-10500С. Для этого ангоб содержит, мас.Х: кварцевый песок 25-40; доломит 15-25; цинковые белила 2-3; метаполифосфат натрия 5-20, кальцинированная сода 1-6, перлит 20-25; глина остальное. Микротвердость покрытия составляет 520570 кг/мм при обжиге 950-1050 С.

1 табл.!

416478

Формула изобретения

5-20

1-6

20-25

Остальное

ВОр

ОВрМ» об03,5

520

22 21

25 15

20 25

2,5

1 25

3 31

570

540

Прототяд 24,5

1 3 41 4 7,3 7,3 7,3 0,8 0,5 270

4е3.53

Составитель Т . Никульникова

Техред Л.Сердюкова

Корректор О. Кравцова

Редактор H.Êèøòóëèíåö

Подписное

Заказ 4029/21 Тираж 594

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35> Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к технологии керамики, а именно к составам .декоративных покрытий, наносимых на лицевой кирпич или керамические плитки.

Цель изобретения - повышение микротвердости иэделий, обжигаемых при

950-1050 С.

Конкретные составы ангобов и свойства приведены 25 таблице. 1Î

Составы декоративных ангобных по крытий готовят тонким помолом исходных компонентов в шаровой мельнице до остатка на сите 0063 0,05-0,10Х, влажность шликера составляет 35-45Х. 15

Приготовленные составы наносят на иэделия (кирпич или керамические плитки) методом полива или распыления.

Сушку осуществляют при 100-150 С до остаточной влажности 0,$-2,0Х, Изде- 20 лия обжигают в печи при 950-1050 С.

Ангоб включающий кварцевьй песок доломит, цинковые белила и глину, отличающийся тем,что, с целью повышения микротвердости иэделий, обжигаемых нри 950-1050 С, он дополнительно содержит метаполифосфат натрия, кальцинированную соду и перлит при следующем соотношении компонентов, мас.Х:

Кварцевый песок 25-40

Доломит 15-25

Цинковые белила 2-3

Метаполифосфат натрия

Кальцинированная сода Перлит

Глина
