Способ соединения гибких вентиляционных труб

Способ соединения гибких вентиляционных труб

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промти. Цель изобретения - повышение герметичности соединения и упрощение способа. Для этого конец базовой трубы сплющивают , обрезают его боковые части и вводят в него полиэтиленовую вставку с шнуром. На соединяемую поверхность базовой трубы наносят слой клея холодного отверждения. На конце присоединяемой трубы делают надрезы и вставляют в нее базовую трубу с вставкой, располагая надрезы присоединяемой трубы оппозитно срезам базовой. Концы труб обжимают на время полимеризации клея. Затем удаляют с помощью шнура полиэтиленовую вставку. Длина шнура превышает длину присоединяемой трубы. 1 з. п. ф-лы, 2 ил. с (Л

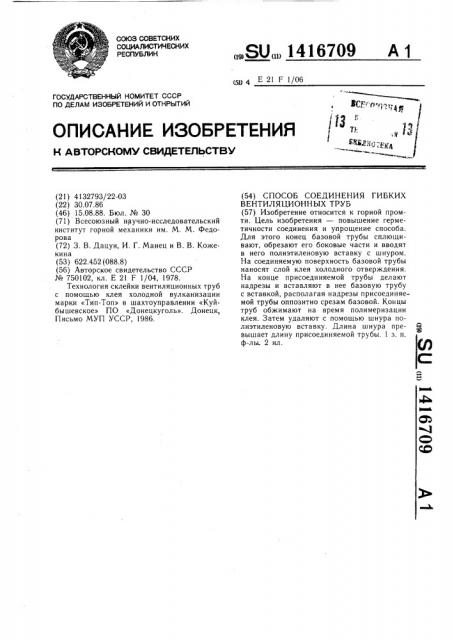

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК @4 Е 21 F 1/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4132793/22-03 (22) 30.07.86 (46) 15.08.88. Бюл.. № 30 (71) Всесоюзный научно-исследовательский институт горной механики им. M. М. Федорова (72) 3. В. Дацун, И. Г. Манец и В. В. Кожекина (53) 622.452 (088.8) (56) Авторское свидетельство СССР № 750102, кл. Е 21 F 1/04, 1978.

Технология склейки вентиляционных труб с помощью клея холодной вулканизации марки «Тип-Топ» в шахтоуправлении «Куйбышевское» ПО «Донецкуголь». Донецк, Письмо МУП УССР, 1986.

„„SU„„1416709 А 1 (54) СПОСОБ СОЕДИНЕНИЯ ГИБКИХ

ВЕНТИЛЯЦИОННЫХ ТРУБ (57) Изобретение относится к горной промти. Цель изобретения — повышение герметичности соединения и упрощение способа.

Для этого конец базовой трубы сплющивают, обрезают его боковые части и вводят в него полиэтиленовую вставку с шнуром.

На соединяемую поверхность базовой трубы наносят слой клея холодного отверждения.

На конце присоединяемой трубы делают надрезы и вставляют в нее базовую трубу с вставкой, располагая надрезы присоединяемой трубы оппозитно срезам базовой. Концы труб обжимают на время полимеризации клея. Затем удаляют с помощью шнура полиэтиленовую вставку. Длина шнура превышает длину присоединяемой трубы. 1 з. п. ф-лы. 2 ил.

1416709

Формула изобретения д>и 2

Составитель Л. Серова

Редактор А. Маковская Техред И. Верес Корректор О. Кравцова

Заказ 404 7/33 Тираж 426 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

П 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к горной промышленности и может быть использовано для наращивания става гибких вентиляционных труб из винилкожи, резины и других материалов как на земной поверхности, так и в шахтных условиях, опасных по газу и пыли.

Цель изобретения — повышение герметичности соединения и упрощение способа.

На фиг. 1 показана подготовка склеиваемых концов вентиляционной трубы; на фиг. 2 — стык в готовом виде.

Способ осуществляют следующим образом.

Для соединения путем склеивания базовой 1, расположенной первой по направлению движения воздуха от вентилятора, и присоединяемой 2 труб сплющивают конец базовой трубы и обрезают его боковые части под углом a=10 — 15 на длину /=О, ld, где d — диаметр трубы. На конце присоединяемой трубы 2 делают два надреза 3 длиной

-10 см, располагая их оппозитно срезам 20 базовой трубы 1, что обеспечивает герметичность в местах боковых срезов трубы l.

Перед склеиванием присоединяемую трубу склеивают в гармошку.

Для предохранения от склеивания внутренних поверхностей базовой трубы l .между собой внутрь трубы вводят полиэтиленовую вставку 4 квадратной формы.

К пленке прикреплен шнур 5, длина кото-- gp рого превышает длину присоединяемой трубы. При необходимости склеиваемые поверхности зачищают на длину 1,1/ наждачной шкуркой или напильником и обязательно обезжиривают четыреххлористым углеродом.

На подготовленную внешнюю поверхность конца базовой трубы 1 наносят кистью или шпателем слой (толщиной 6=1 мм) трудногорючего эластичного клея холодного отверждения с электрическим сопротивлением равным или большим электрического сопротивления материала соединяемых труб, но меньшим 10 Ом. Затем соединяют склеиваемые концы труб 1 и 2, как показано на фиг. 2, и подвергают их прижимному давлению. После полимеризации клея вставку 4 с помощью шнура 5 удаляют через присоединяемую трубу 2.

1. Способ соединения гибких вентиляционных труб, включающий подготовку соединяемых концов базовой и присоединяемой труб, размещение базовой трубы в присоединяемой и их соединение, отличающийся тем, что, с целью повышения герметичности соединения и упрощения способа, конец базовой трубы сплющивают, обрезают его боковые части, вводят в него полиэтиленовую вставку со шнуром, на соединяемую поверхность базовой трубы наносят слой клея холодного отверждения, а на конце присоединяемой трубы делают надрезы и вставляют в нее базовую трубу с вставкой, располагая надрезы присоединяемой трубы оппозитно срезам базовой, обжимают концы труб на время полимеризации клея, после чего с помощью шнура удаляют полиэтиленовую вставку.

2. Способ по п. 1, отличающийся тем, что длина шнура превышает длину присоединяемой трубы.
