Датчик контроля факела

Датчик контроля факела

Иллюстрации

Показать все

Реферат



Изобретение м,б. использовано в топках котлоагрегатов. Цель изобретения повьшение надежности контроля. В рассеч экранной трубы 4, проложенной на корпусе I котлоагрегата, включена рубашка 5 охлаждения датчика 6. Труба 4 подключена к коллектору 7 с химически очищенной водой. Датчик б находится в топке практически при т-ре воды в данной зоне трубы 4j что повьшает надежность контроля факела. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (зц 4 F 23 N 5/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ. (21) 4191492/24-06 (22) 05. 12, 86 (46) 15.0S.88. Бюл. 11 30 (75) А.А.Томашев (53) 683.884 (088.8) (56) Авторское свидетельство СССР

У 1019167, кл. F 23 N 5/24, 1982. (54) ДАТЧИК КОНТРОЛЯ ФАКЕЛА (57) Изобретение м,б, использовано в топках котлоагрегатов. Цель изобретения — повышение надежности контроля. В рассечку экранной трубы

4, проложенной на корпусе 1 котлоагрегата, включена рубашка 5 охлаждения датчика 6. Труба 4 подключена к коллектору 7 с химически очищенной водой. Датчик 6 находится в топке практически при т-ре воды в данной зоне трубы 4, что повышает надежность контроля факела. 1 ил.!

416803

Формула и э о б р е т е н и я,/

Датчик контроля факела, с рубашкой охлаждения, подключенной к источнику воды, отличающийся тем, что, с целью повышения надежности при установке датчика в котлоагрегате с экранными трубами поверхностей нагрева, рубашка охлаждения датчика включена в рассечку экранной труби, Составитель Э. Языков

Техред Л.Олийнык Корректор М,Шароши

:Редактор Л,Веселовская

Заказ 4053/37

Тираж 510

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к энергетике и может быть использовано в топках котлоагрегатов.

Целью изобретения является ловы шение надежности.

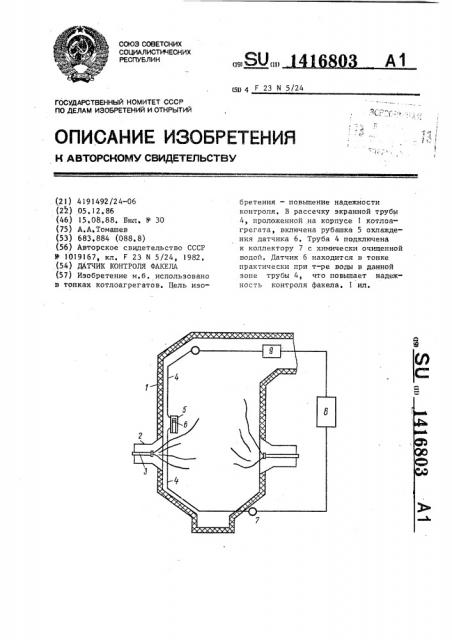

На чертеже изображен котлоагрегат, в котором установлен датчик контроля факела.

Котлоагрегат содержит корпус 1, 10 на котором установлена горелка 2 с форсункой 3, и проложены экранные трубы 4. В рассечку экранной трубы 4 включена рубашка 5 охлаждения датчика g, Труба 4 подключена к коллекто- 15 ру 7 с химически очищенной водой, которая поступает из системы. 8 приготовления и подачи питательной воды, В систему 8 входят пароперегреватели 9. 20

Котлоагрегат работает следующим образом.

При подаче воды последняя циркулирует по экранным трубам 4, проходя по рубашке 5 охлаждения, и датчик б находится в топке практически при температуре воды в данной зоне экранной трубы 4. Для прямоточного котла в зоне горелок температура воды не превышает 300 С, Дпя водогрейных котлов температура воды в зоне горелок не превышает 150 С.
