Реферат



Изобретение позволяет повыс ггь точность испытаний путем повьшения их достоверности. Механизм 3 прижима выполнен в виде клина, расположенного в направляющих, и силового цилиндра , шток к-рого соединен с торцовой плоскостью клина. Клин своей наклонной поверхностью контактирует

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ, РЕСПУБЛИК (gp 4 G 01 М 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4129138/ 25-06 (22) 17.06.86 (46) 15 ° 08.88. Бюл. 1Ф 30 (71) Горьковский конструкторско-технологический институт автомобильной промышленности (72) E.Á. Гришин, С.Ф. Якушов и А.М. Титов (53) 621.43.005(088.8) (56) Бобров А.Г.. Приборы и приспособления для механических испытаний.

M..: Машгиз, 1961, с. 65.

ÄÄSUÄÄ 1416875 А 1 (54) СТЕНД ДЛЯ ИСПЫТАНИЯ МЕХАНИЗМА

ВРАЩЕНИЯ КЛАПАНА ДВИГАТЕЛЯ ВНУТРЕННЕ-, ГО СГОРАНИЯ (57) Изобретение позволяет повысить точность и пытаний путем повышения их достоверности. Механизм 3 прижима выполнен в виде клина, расположенного в направляющих, и силового цилиндра, шток к-рого соединен с торцовой плоскостью клина. Клин своей наклонной поверхностью контактирует

1416875 с роликом 10, установленным на конце штока 6 с возможностью вращения на оси 11 и поджатым пружиной 14. Механизм 4 нагружения содержит расположенные последовательно соосно имитатор 18 клапана, размещенный во втулке 19 с возможностью возвратно-поступательного перемещения, имитатор 20 седла, пружину 21, диск 22, жестко закрепленный на верхнем конце толка1

Изобретение относится к машиностроению, а именно к устройствам для испытания на работоспособность механизма вращения клапана двигателя внутреннего сгорания. 5

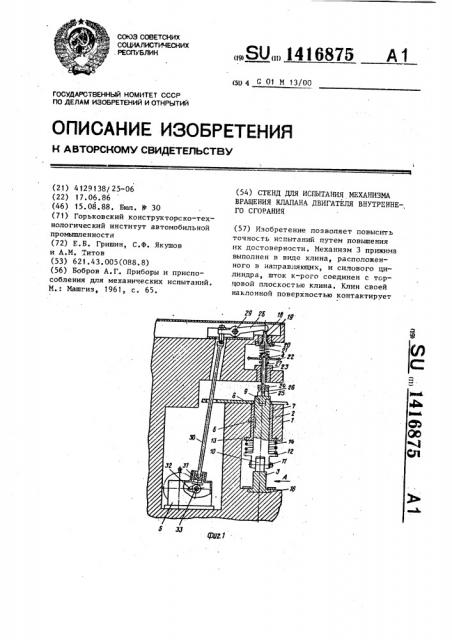

Цель изобретения — повышение точности путем повышения достоверности испытаний, На фиг. 1 показана общая схема стенда, на фиг. 2 — вид А на фиг.1. 10

Стенд содержит корпус 1 и размещенные на нем стол 2, механизм 3 прижима и механизм 4 нагружения с ., приводом 5. Стол 2 состоит из штока

6, размещенного во втулке 7, имеющего возможность вертикального перемещения, ограниченного винтом 8.

На верхнем конце стола 2 имеется насадка 9. На нижнем конце штока 6 размещен ролик 10, установленный с воз20 можностью вращения на оси 11. Между буртом 12 стержня 6 и буртом 13 втулки 7 размещена пружина 14, обеспечивающая постоянный контакт ролика 10 с механизмом 3 прижима, который содержит клин 15, расположенный в направляющих 16, и силовой цилиндр 17, шток которого соединен с клином 15.

Механизм 4 нагружения содержит: последовательно соосно расположенные над столом 2 имитатор 18 клапана, размещенный с возможностью возвратно1 поступательного движения во втулке

19, размещенной в корпусе 1 стенда, имитатор 20 седла, размещенный так- 35 же в корпусе 1 стенда. Через пружину

21 имитатор 18 клапана опирается на диск 22, жестко закрепленный на верх-. нем конце толкателя 23, на нижнем теля 23. На нижнем конце толкателя

23 находится оправка 24, контактирующая с механизмом 25 вращения клапана, пентрирующий и фиксирующий конус

26. Верхний конец имитатора 18 контактирует с одним плечом коромысла

2S, другое плечо к-рого через штангу

30 и толкатель 31 контактирует с кулачковым валом 33, имитирующим пульсирующую нагрузку. 2 ил.

2 конце которого находится оправка 24, контактирующая с механизмом 25 вращения клапана, и конус 26, служащий для центрирования и фиксации механиз ма 25 вращения в процессе испытаний.

Толкатель 26 размещен с возможностью возвратно-поступательного движения.

Ограничительная втулка 27 размещена между диском 22 и корпусом 1.

Верхний конец имитатора 18 клапана контактирует с одним плечом коромысла 28, закрепленного с возможностью качания на оси 29. Другое плечо коромысла 28 через штангу 30 и толкатель

31 контактирует с кулачком 32 кулачкового вала 33, имитирующего распределительный вал двигателя, Кулачковый вал 33 приводится во вращение с требуемой частотой при помощи привода.

Стенд работает следующим образом.

В исходном положении стол 2 находится в нижнем положении. При включении привода 5 кулачковый вал 33 приводится во вращение. Пульсирующая нагрузка от кулачка 32 через толкатель 31, штангу 30 и коромысло 28 воздействует на верхний конец имитатора 18 клапана, который через пружину 21 с той же частотой воздействует на диск 22 толкателя 23. Последний при нахождении стола 2 в положении, когда механизм 25 вращения клапана отсутствует на нем, остается неподвижным, так как диск

22 нижней поверхностью прижат к ограничительной втулке 27.

При испытании на работоспособность . механизм 25; вращения клапана меха141б875 низмом загрузки (не показан) подается на стол 2 и подается команда на включение силового цилиндра 17, вследствие чего клин 15 сдвигается штоком цилиндра 17, заставляя ролик

10 стола 2 перемещаться по наклонной плоскости с выходом на горизонтальную плоскость клина 15, поднимая стол 2 и прижимая механизм 25 вращения к механизму 4 нагружения. Механизм 25 вращения во время подъема центрируется конусом 26 толкателя 23 и, упираясь крышкой в оправку 24, поднимает толкатель 23 вверх, сжимая диск

22 с ограничительной втулки 27 и сжимая дополнительно пружину 21, доведя ее усилие до требуемого значения.

Пульсирующая нагрузка от имитатора 18 клапана через пружину 21 и толкатель 23 передается на механизм

25 вращения клапана, заставляя его поворачиваться, увлекая за собой толкатель 23, пружину 21 и имитатор

18 клапана.

После окончания испытания поршень силового цилиндра 17 делает обратный ход и стол 2 под действием веса и пружины 14 опускается по наклонной плоскости клина 15 в исходное положение на горизонтальную плоскость клина

15. Под действием пружины 21 диск 22 толкателя 23 опускается на ограничительную втулку 27, воспринимающую пульсирующую нагрузку в периоды между испытаниями.

; опущенного стола 2 механизмом загрузки (не показан) убирается испытанный и подается следующий механизм 25 вращения клапана, цикл йспытания повторяется.

Ввиду максимальной имитации формы, размеров, материала деталей механизма 4 нагружения деталям клапанного механизма двигателя и соответствующего их расположения, силы трения в этих механизмах очень близки по величине, поэтому момент сопротивления вращению механизма 25 вращения клапана близок моменту сопротивления клананного механизма на двигателе, что делает испытания на стенде более достоверными.

Расположение механизма 25 вращения клапана на жестком основании, состоящем из стола 2, клина 15 и корпуса 1 стенда, имитирует аналогичное его расположение на головке блока двигателя. Приложение пульсирующей нагрузки со стороны крышки механизма 25 вращения клапана аналогична нагруже-, нию клапанного механизма на двигателе. Все это приближает условия испытания на стенде к реальным условиям работы и повышает достоверность испытаний.

Формула изобретения

Стенд для испытания механизма

20 вращения клапана двигателя внутрен 1 него сгорания, содержащий корпус механизма прижима с силовым цилиндром и механизм нагружения, связанный с источником пульсирующей нагрузки, >5 отличающийся тем, что, с целью повышения точности путем повышения достоверности испытаний, механизм прижима выполнен в виде клина и штока с закрепленным в нем роЗО ликом, причем клин торцовой плоскостью соединен с силовым цилиндром, опирается на корпус и наклонной плоскостью контактирует с роликом, а шток размещен в корпусе с возможностью возвратно-поступательного перемещения в вертикальной плоскости, механизм нагружения снабжен имитатором клапана .и седла, пружиной и стержнем, содержащим на одном конце оправку для

4о размещения механизма вращения, а на другом — диск, причем пружина размещена мелду диском стержня и имитатором клапана, а имитатор клапана, пружина и стержень установлены после45 довательно соосно штоку и стержень контактирует со штоком через механизм вращения, источник пульсирующей нагрузки выполнен в виде клапанного механизма двигателя и содержит кон- . тактирующие друг с другом кулачковый вал, толкатель, штангу и коромысло, контактирукицее с имитатором клапана.
