Помехозащищенное устройство для измерения амплитуды импульсных сигналов

Помехозащищенное устройство для измерения амплитуды импульсных сигналов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в системах телемеханики с комбинированными импульсными видами модуляции. Цель изобретения - повышение точности измерения амплитуды сигналов, отличающихся от прямоугольных. Устройство содержит активное вероятностное реле 1, нелинейное управляемое сопротивление 2 и интегрирующий конденсатор 3. Введение масштабирующего усилителя 4, дифференциального усилителя 5, усилителя-ограничителя 6 и образование новых функциональных связей исключает ложные срабатывания реле 1 и появление на выходе устройства сигнала, вызванного действием помех в первые моменты после включения устройства, когда Увых близко к НУЛЮ. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 G 01 19 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 690399 (21) 4125847/24-21 (22) 29.09.86 (46) !5.08.88. Вюл. № 30 (71) Рязанский радиотехнический институт (72) Ю. М. Коршунов и Ю. А. Филатов (53) 621.317.7 (088.8) (56) Авторское свидетельство СССР № 690399, кл. G 01 R 19/04, 1977. (54) ПОМЕХОЗАЩИЩЕННОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУДЫ

ИМПУЛЬСНЫХ СИГНАЛОВ (57) Изобретение может быть использовано в системах телемеханики с комбинирован.SU 141 920 A 2 ными импульсными видами модуляции. Цель изобретения — повышение точности измерения амплитуды сигналов, отличающихся от прямоугольных. Устройство содержит активное вероятностное реле 1, нелинейное управляемое сопротивление 2 и интегрирующий конденсатор 3. Введение масштабирующего усилителя 4, дифференциального усилителя 5, усилителя-ограничителя 6 и образование новых функциональных связей исключает ложные срабатывания реле 1 и появление на выходе устройства сигнала, вызванного действием помех в первые моменты после включения устройства, когда (/.. близко к нулю. 2 ил.

14

Изобретение относится к измерению амплитуды и ширины импульсных сигналов со случайным интервалом следования в условиях действия искажающих помех, может быть использовано в системах телемеханики с комбинированными импульсными видами модуляции, измерительной техники и радиолокации и является усовершенствованием изобретения по основному авт. св. № 690399.

Целью изобретения является повышение точности измерения амплитуды импульсов, отличных от прямоугольных.

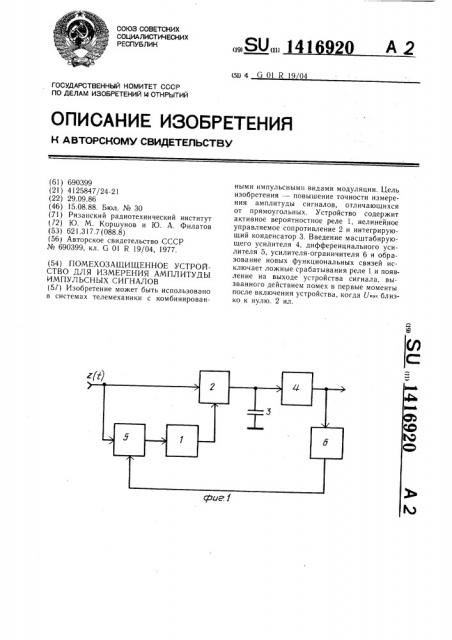

На фиг. 1 приведена блок-схема устройства; на фиг. 2 — временные диаграммы, поясняющие его работу.

Устройство содержит активное вероятностное реле 1, выход которого подключен к управляющему входу нелинейного управляемого сопротивления 2 с гиперболическим законом изменения, вход которого соединен с входом устройства, а выход — с одной из обкладок интегрирующего конденсатора 3 и входом масштабирующего усилителя 4.

Другая обкладка конденсатора 3 подключена к нулевой шине. Неинвертирующий вход дифференциального усилителя 5 соединен с входом устройства, выход — с входом реле 1, а инвертирующий вход — с выходом устройства через усилитель-ограничитель 6.

Устройство работает следующим образом

При отсутствии на входе устройства информационных импульсов и присутствии только одних помех выходное напряжение реле 1 (/®=О, а сопротивление R(U) блока 2 равно бесконечности, при этом напряжение на конденсаторе 3 U, (t) и выходное напряжение устройства Us x(t) остаются неизменными. Цепь обратной связи, образованная усилителями 6 и 5, разомкнута.

Рассмотрим случай информационных импульсов треугольной формы (фиг. 2а).

Оценка А амплитуды А измеряемых импульсов производится на интервалах Х превышения ими порогового уровня а срабатывания реле 1, т. е. RC-цепь, образованная блоками 2 и 3, интегрирует сигнал U2(t) (фиг. 26).

Uq(t)=a+(A — а) U (t), где 2 — при О(U (t)= 1 (t — < ) при - ;-(/(Х.

16920

Результат интегрирования л 4

А= — „(Uz(t)dt= (1+n), где a= -.

Сохранение пропорциональности между оценкой А и амплитудой А импульсов во всем динамическом диапазоне достигается за счет действия цепи обратной связи, образованной дифференциальным усилителем 5 и усилителем 6, позволяющей поддерживать отношение а=а/А постоянным. Усилитель 4 обес. печивает равенство У..=k

«;® О, если U- (А;„;

n(U. .— А;„), если U. .)À;„.

Под действием сигнала 5(/) происходит смещение входного сигнала Z(t), представляющего собой аддитивную смесь информа20 ционных импульсов и флуктуационного шума в отрицательную область, так что фактический порог срабатывания реле 1 оказывается равным

J а=а ° А;„если U .(À;„; (й4аЯ, если Увых)А„„,.

Такой принцип выбора порога исключает ложные срабатывания реле 1 и появление на выходе устройства сигнала, вызванного действием помех, в первые моменты после включения устройства, когда U.. близко

30 к нулю.

Формула изобретения

Помехозащищенное устройство для измерения амплитуды импульсных сигналов по авт. св. № 690399, отличающееся тем, что, с целью повышения точности измерения

35 амплитуды импульсов, отличных от прямоугольных, в него введены масштабирующий усилитель, дифференциальный усилитель и усилитель-ограничитель, дифференциальный усилитель включен между входом устройства и входом активного вероятностного реле, масштабирующий усилитель включен между выходом нелинейного управляемого сопротивления с гиперболическим законом изменения и выходом устройства, вход усилителя-ограничителя соединен с выходом

45 масштабирующего усилителя, а выход с другим входом дифференциального усилителя.

14!6920

ы()

4(6

Що З
