Способ определения для полупроводниковых преобразователей предельной температуры окружающей воздушной среды

Способ определения для полупроводниковых преобразователей предельной температуры окружающей воздушной среды

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Целью изобретения является сокращение времени определения предельной температуры окружающей среды, при которой не нарушается физический принцип надежности. Для достижения поставленной цели преобразователь сигнала устанавливают в номинальный режим работы при нормальной температуре окружающей среды. Затем измеряют по достижении теплового равновесия контролируемые параметры и сразу же повьш1ают температуру окружающей среды на заданную ступень, например , до максимальной рабочей температурят преобразователя. После этого выдерживают снова до достижения теплового равновесия, измеряют контролируемые параметры и охлаждают до нормальной температуры окружающей среды с достижением теплового равновесия . Затем снова измеряют контролируемые параметр, сравнивают результа-g ты всех измерений, и если они соответствуют заранее установленным значениям и параметры, измеренные до нагрева и после охлаждения, равны, то переходят на следующие аналогичные ступени нагрева с температурным шагом 3-1 . После этого повторяют все меры контролируемых параметров с охлаждением вновь до но1Я4альной температуры окружающей среды до получения расхождения результатов измерений , после чего испытания прекращают, а температуру предыдущей ступени принимают за предельную, при этом расхождение не должно превысить 1,2-1,5 погрешности измерений. 3 з.п. ф-лы. (Л

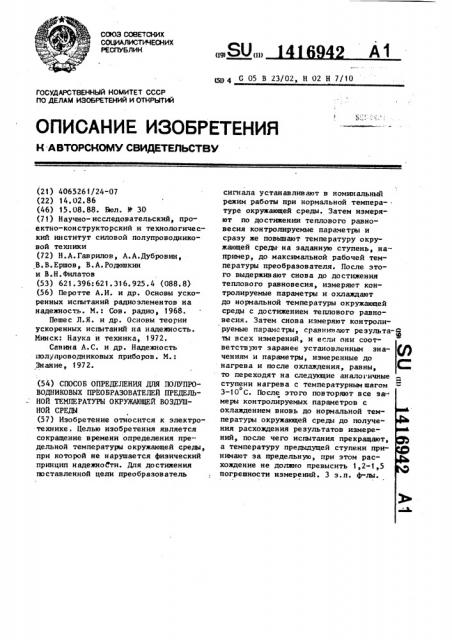

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ai (19) (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4065261/24-07 (22) 14.02.86 (46) 15.08.88. Бюл. H 30 (71) Научно- исследовательский, проектно-конструкторский и технологический институт силовой полупроводнико" вой техники (72) Н.А. Гаврилов, А.А.Дубровин, В.В.Ершов, В.А.Родюшкнн и В.Н. Филатов (53) 621. 396 621. 316. 925. 4 (088. 8) (56) Перотте А.И. и др. Основы ускоренных испытаний радиоэлемеитов на надежность. М.: Сов. радио, 1968.

Пеше с Л.Я. и др. Основы теории ускоренных испытаний на надежность.

Минск: Наука и техника, 1972.

Савина А.С. и др. Надежность полупроводниковых приборов. М.:

Знание, 1972. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ДЛЯ ПОЛУПРОВОДНИКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ ПРЕДЕЛЬНОЙ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ ВОЗДУШНОЙ СРЕДЫ (57} Изобретение относится к электротехнике ° Целью изобретения является сокращение времени определения предельной температуры окружающей среды, при которой не нарушается физический принцип надежноСти. Для достижения поставленной цели преобразователь (0 4 G 05 В 23/02, Н 02 Н 7/10 сигнала устанавливают в номинальный режим работы при нормальной темпера- . туре окружающей среды. Затем измеряют по достижении теплового равновесия контролируемые параметры и сразу же повышают температуру окружающей среды на заданную ступень, например, до максимальной рабочей температуры преобразователя. После этого выдерживают снова до достижения теплового равновесия, измеряют контролируемые параметры и охлаждают до нормальной температуры окружающей среды с достижением теплового равновесия. Затем снова измеряют контролируемые параметры, сравнивают результа-©

Ж ты всех измерений, и если они соответствуют заранее установленным значениям и параметры, измеренные до нагрева и после охлаждения, равны, С то переходят на следующие аналогичные ступени нагрева с температурным шагом о

3-10 С. После этого повторяют все за. меры контролируемых параметров с охлаждением вновь до нормальной температуры окружающей среды до получения расхождения результатов измерений, после чего испытания прекращают, а температуру предыдущей ступени принимают за предельную, при этом расхождение не должно превысить 1,2-1,5 погрешности измерений. 3 з.п. ф-лы.

1 л169 2

Изобретение относится к электро —, технике и может быть использовано для проектирования и контроля тем пературного режима полупроводниковых преобразователей.

Целью изобретения является сокращение времени определения предельной температуры окружающей среды, при которой не нарушается физический 10 принцип надежности.

В соответствии со способом для определения величины предельной температуры окружающей воздушной среды преобразователь устанавливают в номи-15 нальный режим работы при нормальной о температуре окружающей среды (25+3 С) . выдерживают в течение времени, достаточно ro для н аступления температурного равновесия, измеряют контролируе- 20 мые параметры и анализируют их. Если они находятся в пределах допустимых значений, то сразу же повышают температуру окружающей среды на, первую ступень, равную, например, максималь- 25 ной рабочей температуре преобразователя, выдерживают преобразователь под нагрузкой в течение времени, необходимого для установления температурного равновесия, снова измеряют контролируемые параметры и анализируют их. Если параметры находятся .в допустимых пределах, понижают температуру преобразователя и окружающей среды до нормальной, снова измеряют контролируемые параметры и анализируют их. Если параметры, измеренные до и после понижения темпера— туры, не расходятся между собой более допустимых пределов, то переходят на новую, более высокую температурную ступень окружающей среды и .преобразователя -и снова производят при до-стижении температурного равновесия измерение и анализ контролируемых

45 параметров, после чего снова понижают температуру окружающей среды и преобразователя до нормальной с последующим измерением и анализом контролируемых параметров.

Такие измерения с постепенным повышением ступеней температуры окружающей среды производят до тех пор, . пока контролируемые параметры не выйдут за пределы допустимых или разница между контролируемыми параметрами до и после понижения температуры не окажется больше допустимой. В этом случае измерения на последней ступени прекращают, а эа предельную тем; пературу окружающей среды принимают предыдущую ступень температуры окружающей среды.

Допустимое расхождение контролируемых параметров преобразователя до и после понижения температуры принимают 1,2-1,5 погрешности измерений.

В случае если на какой-либо температурной ступени измерений произойдет отказ преобразователя, его восстанавливают и продолжают измерения с той температурой ступени, на которой произошел отказ.

Фо рмула изо бре тения

1. Способ определения для полу.проводниковых преобразователей предельной температуры окружающей воздушной среды, заключающийся в том, что преобразователь устанавливают в номинальный режим работы, ступенями изменяют температуру окружающей среды, н а каждой температурной ступени преобразователь выдерживают до установления температурного равновесия, измеряют и анализируют контролируемые параметры, в случае соответствия их требуемым переходят на следующую ступень, а в случае несоответствия контролируемых параметров требуемым на последней ступени измерения прекращают, а температуру окружающей среды предыдущей ступени принимают эа предельную, о т л и ч а ю— шийся тем, что, с целью сокращения времени определения предельной температуры оКружающей среды, при. которой не нарушается физический принцип надежности, на второй и последующих ступенях после измерения и анализа контролируемых параметров при соответствии их требуемым снижают температуру окружающей среды и преобразователя до нормальной, снова измеряют контролируемые параметры и анализируют их и при соответствии контролируемых параметров до и после понижения температуры окружающей среды и преобразователя переходят на следующую, более высокую ступень температуры окружающей средь:, измерения и повышение ступеней температуры окружающей среды продолжают до тех пор, пока не наступит расхождение контролируемых параметров до и после

Составитель Ю. Бояринов

РедактоР М. Циткина ТехРед A. Кравчук Корректор Л.Тясно

Заказ 4063/44

Тираж 866

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !

13035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 понижения температуры окружающей среды и преобразователя.

2. Способ по п. 1, о тл и ч aþшийся тем, что первую ступень повышения температуры окружающей среды принимают равной максимальной рабочей температуре преобразователя.

3. Способ по п. 1 и 2, о тлич аюшийся тем, что в случае !и отказа преобразователя на определенной. температурной ступени преобразов»тель восстанавливают, а измерение повторяют на этой же температурной ступ(.з it t, 4. Способ по. пп. 1 — 3, о т л и— ч а ю шийся тем, что расхождения контролируемых параметров, измеренных до и. после понижения температуры, допускают не более 1,2 — 1,5 погрешностии измерен ий.
