Ключевой регулируемый стабилизатор напряжения постоянного тока

Ключевой регулируемый стабилизатор напряжения постоянного тока

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

C0L1HASlHCTVHECHHX

РЕСПУБЛИК (51) 4 G 05 F 1/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2) ) 4173529/24-07 (22) 10,12.86 (46) 15.08.88. Бюл, Р 30 (71) Специальное конструкторское бюро Всесоюзного научно-исследовательского, проектно-конструкторского и технологического института ис" точников тока Научно-производственного объединения "Квант" (72) Б.M.Êðèâöîâ и А,И.Матвеев (53) 621,316.722.1 (088.8) (56) Авторское свидетельство СССР

У 586440, кл. G 05 F 1/56, 1976.

Бокуняев А.А. Релейные стабилизаторы постоянного напряжения, †. М., Энергия, 1978, с. 71, рис. 36. (54) КЗПОЧЕВОЙ РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (57) Изобретение относится к элект" ротехнике и может быть использовано для питания электронного оборудования. Цель изобретения — упрощение стабилизатора и расширение функцио нальных возможностей путем управления устойчивостью его работы. С регулируемого делителя 1 выходного напÄÄSUÄÄ 1416959 А1 ряжения напряжение поступает на вход порогового элемента 2, правое плечо которого, образованное резистором 5, транзистором 6, опорным стабилитроном 7 и подпитывающим резистором переменного сопротивления 8, одновременно является узлом сравнения. В зависимости от соотношения напряжений с делителя 1 и с опорного ста" билитрона 7 пороговый элемент 2 находится в одном из двух устойчивых состояний и управляет ключевым регулирующим элементом 3, импульсный ток после которого сглаживается фильтром 4. Изменяя резистором 8 величину тока стабилитрона 7, можно в широких пределах изменять его дифференциальное сопротивление, что позволяет изменять величину гистерезиса порогового элемента 2 и таким образом управлять устойчивостью работы стабилизатора, Использование правого плеча порогового. элемента 2 в качест,ве узла сравнения позволяет сократить число элементов в стабилизато" ре. 1 ил.

1416959 менять величину гистерезиса порогового элемента 2.

Использование правого плеча поро-: гового элемента 2 в качестве узла сравнения позволило сократить примерно на 15Х число элементов в стабилизаторе, а регулирование гистереэиса порогового элемента 2 позволило управлять устойчивостью работы стабилизатора.

Формула изобретения

Составитель А,Волкова

Техред Л.Сердюкова

Редактор Л,Пчолинская

Корректор M.Âàñèëüåâà

Заказ 4064/45

Тираж 866

Подписи о е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Ф

Производстве««о-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электро" технике и может быть использовано для питания электронного оборудова= ния, Цель изобретения — упрощение стабилизатора и расширение функциональных воэможностей путем управления устойчивостью его работы.

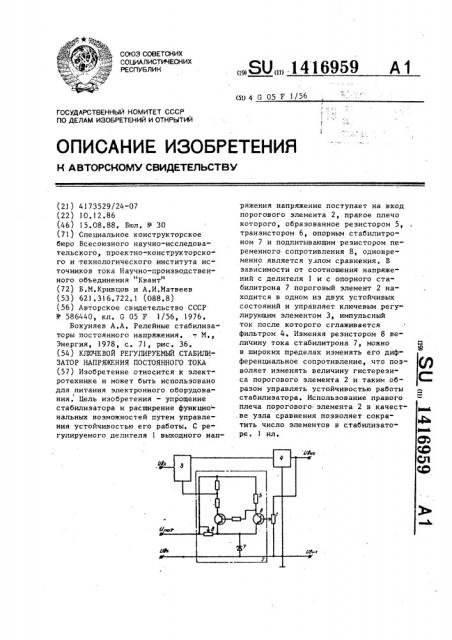

На чертеже представлена принципиальная электрическая схема ключе" вого регулируемого стабилизатора напряжения постоянного тока.

Стабилизатор содержит регулируемый делитель 1 выходного напряжения, 15 пороговый элемент 2, выход которого соединен с управляющим входом ключевого регулирующего, элемента 3, сглаживающий ЬСР-фильтр 4. Поровый элемент представляет собой эмиттерно- 20 связанный триггер Шмитта, правое плечо которого, образованное резистором 5, транзистором 6, опорным стабилитроном 7, подпитывающим. резистором переменного сопротивления 8, одновременно является узлом сравнения стабилизатора.

Стабилизатор работает следующим образом.

С регулируемого делителя 1 выход- 30 ного напряжения напряжение поступает «а вход порогового элемента 2, Узел сравнения (правое плечо порогового элемента 2) сравнивает напряжение с делителя 1 с напряжением на опорном стабилитроне 7. В зависимости от их соотношения пороговый элемент 2 находится в одном из двух ус" тойчивых состояний. Пороговый элемент управляет ключевым регулирующим 40 элементом 3, импульсный ток после которого сглаживается фильтром 4.

Изменяя резистором 8 величину тока стабилитрона 7, мЬжно в широких пределах изменять его дифференциаль- 45 ное сопротивление, что позволяет иэКлючевой регулируемый стабилизатор напряжения постоянного тока, содержащий включенные между входным и выходным выводами последовательно соединенные регулирующий элемент и дроссель ?С13"фильтра, конденсатор которого подключен к выходным выво" дам, узел сравнения, выполненный на транзисторе, эмиттер которого через опорный стабилитрон соединен с общей шийой, а база через делитель напряжения — с выходными выводами, пороговый элемент, выход которого подключен к управляющему входу регулирующего элемента, клеммы для подключения источника питания, о т л и ч а юшийся тем, что, с целью упро" щения и расширения функциональных возможностей путем управления устойчивостью его работы, пороговый элемент выполнен в виде эмиттерно-свя" эанного триггера Шмитта, одно плечо которого одновременно является узлом сравнения, кроме того, в пороговый элемент введен подпитывающий резистор переменного сопротивления, подключенный одним выводом к клемме для подключения источника питания, а другим " к общей точке соединения эмиттеров транзисторов триггера

Шмитта и опорного стабилитрона.
