Устройство для вычисления суммарного значения дискретно увеличивающегося параметра в различных точках контроля

Устройство для вычисления суммарного значения дискретно увеличивающегося параметра в различных точках контроля

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительным устройствам автоматики и может быть использовано для контроля технологических процессов. Цель изобретения - увеличение быстродействия и расширение функциональных возможностей устройства. Устройство содержит измерительные каналы 1, каждый из которых включает датчик 2 параметра, элемент 3 памяти, злемент И 4, регистр 5, задатчйк 6 величины дискретности параметра и коммутаторы 7, 8, а также блок 9 регистрации, блок 16 элементов развязки, злемент ИЛИ 10, элемент 11 задержки и сумматор 12. Достигается ускорение обработки информации, а также возможность измерений с переменными значениями приращений параметра. 1 ил. с (Л с

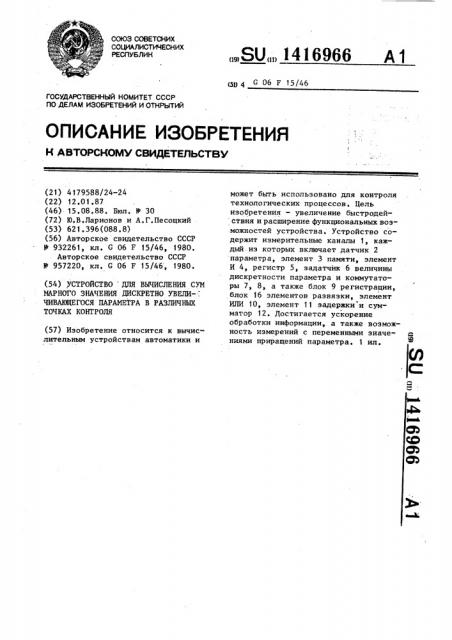

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (gg 4 G 06 F 15/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4179588/24-24 (22) 12.01.87 (46) 15.08.88. Бюл. N 30 (72) Ю.В.Ларионов и А.Г.Песоцкий (53) 621.396(088.8) (56) Авторское свидетельство СССР

У 932261, кл. С 06 Р 15/46, 1980

Авторское свидетельство СССР

Ф 957220, кл. G 06 F 15/46, 1980. (54) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ СУМ

МАРКОГО ЗНАЧЕНИЯ ДИСКРЕТНО УВЕЛИ-.

ЧИВАЮЩЕГОСЯ ПАРАМЕТРА В РАЗЛИЧНЫХ

ТОЧКАХ КОНТРОЛЯ (57) Изобретение относится к вычислительным устройствам автоматики и

„„80„„1416966 может быть использовано для контроля технологических процессов. Цель изобретения — увеличение быстродействия и расширение функциональных возможностей устройства. Устройство содержит измерительные каналы 1, каждый.из которых включает датчик 2 параметра, элемент 3 памяти, элемент

И 4, регистр 5, задатчик 6 величины дискретности параметра и коммутаторы 7, 8, а также блок 9 регистрации, блок 16 элементов развязки, элемент

ИЛИ 10, элемент 11 задержки и сумматор 12. Достигается ускорение обработки информации, а также возможность измерений с переменными значениями приращений параметра. 1 ил.

1416966

Изобретение относится к вычислительным устройствам автоматики и может быть использовано для контроля технологических процессов, у которых имеются точки контроля с дискретно увеличивающимся: параметром контроля.

Цель изобретения — увеличение быстродействия и расширение функциональных возможностей устройства.

На чертеже представлена схема устройства.

Устройство содержит измерительные каналы 1.1„...,1.k в количестве, равном числу точек контроля дискрет- 15 но увеличивающихся параметров (не показаны), каждый из которых включает в себя датчик 2 параметра, элемент 3 памяти, элемент И 4, регистр

5, задатчик 6 величины дискретности параметра, второй 7 и первый 8 коммутаторы.

Устройство содержит общие для всех измерительных каналов блок 9 регистраций, элемент ИЛИ 10, элемент 11 25 задержки, сумматор 12, шины 13 и 14, вход 15 начальной установки и блок

16 элементов развязки. !

Устройство работает следующим образом. . 30

Предположим, что единица параметра — это вес изделия, например, вес металлического листа, а точка контроля — весоприемник этих листов.

Пусть единица изделия появилась в

k-м весоприемнике, при этом в измерительном канале 1.k срабатывает датчик

2 и на его выходе появляется потенциал, по переднему фронту которого устанавливается в единичное состоя- рр ние элемент 3 памяти. Сигнал с выхода элемента 3 поступает на коммутаторы 7 и 8, при этом на выходе коммутатора 8 устанавливается содержимое регистра 5, а на выходе коммутатора

7 — зацанный задатчиком 6 вес одного листа. Пс шинам 13 и 14 информация с выходов коммутатора 8, 7 через блок

16 поступает на входы первого и второго слагаемых сумматора 12, суммируется и поступает на информационные входы всех регистров 5. Кроме того, сигнал с выхода элемента 3 поступает на первый вход элемента И 4 того же измерительного канала и на k-й вход элемента ИЛИ 10, с выхода которого сигнал поступает на вход элемента 11 задержки, в котором она задерживается на время, необходимое для передачи информации из регистра 5 и задатчика

6 на входы сумматора 12, суммирования информации и подачи ее на информационные входы регистра 5.

С выхода элемента задержки сиг« нал поступает на вторые входы всех

1элементов И 4, на первом входе только элемента И 4 k-ro измерительного канала присутствует "1", поэтому появляется " 1" и на выходе этого элемента И 4, которая поступает стробом записи на вход записи регистра 5, на информационном входе которого к этому времени установился результат суммирования, записывая результат в регистр k-го измерительного канала.

"1" с выхода элемента И 4 также поступает и на вход сброса элемента памяти, устанавливая его в начальное состояние. На выходе элемента 3 устанавливается "0", что приводит к появлению "0" и на выходе элемента

И 4, т.е. строб записи заканчивается к появлению "0" на управляющих входах коммутаторов 7 и. 8, закрывая этим прохождение информации на шины 13 и

14, На этом процесс вычисления суммарного значения дискретно увеличивающегося параметра в k-м весоприемнике заканчивается.

При поступлении следующего изделия в k-й весоприемник, снова срабатывает датчик 2 параметра, а в конце суммирования содержимое регистра 5 измерительного канала 1.k увеличива-: ется на число, заданное задатчиком

6 этого канала.

Аналогично происходит процесс определения теоретического веса в других весоприемниках, соответствующих другим измерительным каналам.

При включении питания триггерные элементы устройства, элементы 3 памяти и триггеры регистров 5 устанавливаются в произвольное состояние.

В измерительных каналах единичное состояние элементов 3 памяти воспринимается аналогично рабочему сигналу от датчика 2 параметра сразу по включении питания в измерительных каналах это состояние одновременно отрабатывается и все элементы памяти 3 устанавливаются в исходное состояние, в регистры 5 при этом записывается ложная информация. Подачей сигнала с входа начальной 15 установки одновременно очищают все регистры 5 изме1416966 рительных каналов. Устройство готово к работе.

Необходимо отметить, что устройство может использоваться только в системах, в которых исключено одновременное появление сигналов от датчиков более чем в одном канале, при этом темп поступления изделий в каждом канале не должен быть вышее, чем суммарное время срабатывания элементов 3, 4, 10 и 11. Наличие в каждом канале своего задатчика 6 позволяет производить измерения с переменными значениями приращений параметра.

Формула изобретения

Устройство для вычисления суммарного значения дискретно . увеличивающегося параметра в различных точках контроля, содержащее блок регистра-. ции, элемент ИЛИ, элемент задержки, сумматор и идентичные измерительные каналы, каждый из которых включает датчик параметра, элемент памяти, элемент И, регистр- и первый коммутатор, информационный вход которого и соответствующий вход блока регистраций соединены с выходом регистра, информационные входы регистров всех измерительных каналов связаны с выГ ходом сумматора, а установочные вхо" ды подключены к установочному входу устройства, вход управления записью регистра подключен к выходу элемента

И, первый вход которого и вход элемента ИЛИ соединены .с выходом элемента памяти, установочный вход которого связан с выходом датчика пара1р метра, отличающееся тем. что, с целью повышения быстродействия и расширения функциональных воз можностей устройства, в него введен блок элементов развязки, а в каждый измерительный канал — второй сумматор и задатчик величины дискретности параметра, выход которого соединен с информационным входом второго коммутатора, управляющие входы первого

20 и второго коммутаторов связаны с выходом элемента памяти, вход сброса которого подключен к выходу элемента

И, вторые входы элементов И всех измерительных каналов соединены с выходом элемента задержки, вход которого связан с выходом элемента ИЛИ, выходы первых и вторых коммутаторов всех каналов подключены к соответствующим входам блока элементов раввязЗО ки, первый и второй выходы которого соединены с входами первого и второго слагаемых сумматора.
