Коаксиальный кабель связи

Коаксиальный кабель связи

Иллюстрации

Показать все

Реферат



Изобретение относится к электрическим кабелям связи. Цель изобретения - снижение-коэффициента затухания коаксиальных кабелей с проводниками , образованными повивами проволок или (и) лент. Выполнение скрутки внешнего повива 1 внутреннего проводника и внутреннего повива 2 внешнего проводника в одинаковом направлении t равными шагами позволяет снизить величину продольного магнитного поля в кабеле и за счет уменьшения активного сопротивления проводников устранить дополнительные потери энергии при передаче. 1 ил.

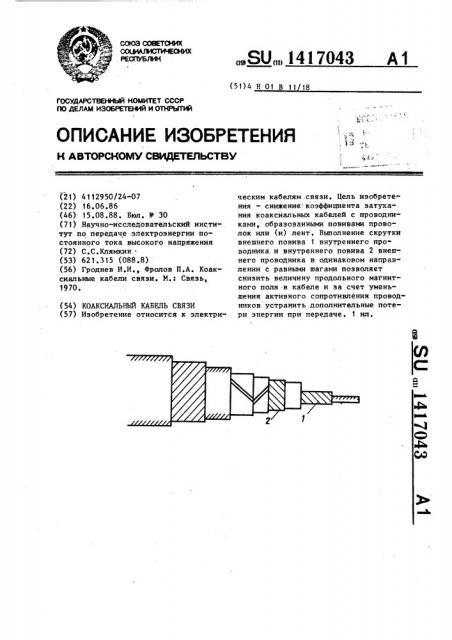

..SU„„1417043 А1 (51)4 Н 01 В 11 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4112950/24-07 (22) 16.06.86 (46) 15.08.88. Бюл. У 30 (71) Научно-исследовательский институт по передаче электроэнергии постоянного тока высокого напряжения (72) С.С.Клямкин (53) 621.315 (088.8) (56) Гроднев И.И., Фролов П.А. Коаксиальные кабели связи. М.: Связь, 1970. (54) КОАКСИАЛЬНЬЙ КАБЕЛЬ СВЯЗИ (57) Изобретение относится к электрическим кабелям связи. Цель изобретения — снижение коэффициента затухания коаксиальных кабелей с проводниками, образованными повивами проволок или (и) лент. Выполнение скрутки внешнего повива 1 внутреннего проводника и внутреннего повива 2 внешнего проводника в одинаковом направлении C равными шагами позволяет снизить величину продольного магнитного поля в кабеле и sa счет уменьшения активного сопротивления проводников устранить дополнительные потери энергии при передаче. 1 ил.

1417043

Изобретение относится к электротехнике, в частности к кабелям связи.

Цель изобретения — снижение коэффициента затухания кабеля.

На чертеже изображен коаксиальный кабель связи, общий вид.

Внутренний и внешний проводники кабеля выполнены в виде повивов проволок или (и) лент, При выполнении проводников указанным способом основная часть тока за счет поверхностного эффекта протекает по внешнему повиву 1 внутреннего проводника и по внутреннему повиву 2 внешнего провод- 15 ника, образуя при этом продольное магнитное поле в кабеле за счет.отклонения прохождения тока от прямолинейного пути. Скрутка указанных повивов 1 и 2 в одинаковом направлении с равными шагами скрутки позволяет уменьшить продольное магнитное поле в кабеле и, следовательно, коэффициент затухания за счет снижения активного сопротивления проводников.

Использование изобретения обеспечивает уменьшение материалоемкости кабеля без ухудшения его основных характеристик.

Формула и з о б р е т е н и я

Коаксиальный кабель связи, внутренний и внешний проводники которого выполнены в виде повивов проволок или (и) лент, отличающийся тем, что, с целью снижения коэффициента затухания, внешний повив внутреннего проводника и внутренний повив внешнего проводника скручены в одинаковом направлении и имеют равные maru скрутки.

Составитель В.Кузенев

Техред А.Кравчук Корректор М.Пожо

Редактор А.Orap

Заказ 4070/49 .

Тираж 746

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4
