Устройство для подвода кабелей и шлангов от неподвижного объекта к подвижному

Устройство для подвода кабелей и шлангов от неподвижного объекта к подвижному

Иллюстрации

Показать все

Реферат



изобретение относится к электротехнике , а именно к передаче коммуникаций к иодвижным потребителям. Цель изобретения - расширение те.хнологических возможностей и сокращение габаритов. Устройство содержит соединенные между собой осями 3 пластинчатые цени 2, изогнутые волнообразно с образованием нескольких расположенны.х на разных уровнях ветвей, закренленных на выдвижных элементах 5, 6, 7, каждый из которых представляет собой зубчатую рейку, неремеш.аемую по паре зубчатых колес, закрепленных на предыдущем элементе . При выдвижении пакета верхний эле.мент 5, смещаясь, растягивает нетлю 15, второй конец которой закреплен посередине элемента 7. Последний, выдвигаясь, в свою очередь растягивает петлю 17, конец которой закреплен на неподвижном элементе II. Такое выполнение обеспечивает возможность передачи эперг ии на больп ие расстояния, предотвращая нровисание цепей. 5 ил. & сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

<5114 ?? 02 6 11>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ юг.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ. (2! ) 4099175/24-07 (22) 09.06.86 (46) 15.08.88. Бюл. № 30 (72) Л. С. Верхорубов и Т. П. Рогачева (53) 621.315 (088.8) (56) Патент США № 3219750, кл. 174 — 69, ! 961.

Заявка Великобритании № 2079236, кл. В 65 Н 57/00, 1982.

Авторское свидетельство СССР № 1014084, кл. Н 02 Ci 11/00, 198!. (54) УСТРОЙСТВО ДЛЯ ПОДВОДА КАБЕЛЕЙ И ШЛАНГОВ ОТ НЕПОДВИЖНОГО ОБЪЕКТА К ПОДВИЖНОМУ (57) Изобретение относится к электротехнике, а именно к передаче коммуникаций к подвижным потребителям. Цель изобретения — расширение технологических возмож„„SU„„1417092 A 1 ностей и сокращение габаритов. Устройство содержит соединенные между собой осями

3 пластинчатые цепи 2, изогнутые волнообразно с образованием нескольких расположенных на разных уровнях ветвей, закрепленHых Hа выдвижныx элементах 5, 6, 7, каждый из которых представляет собой зубчатую рейку, перемещаемую по паре зубчатых колес, закрепленных на предыдущем элементе. При выдвижении пакета верхний элемент

5, смещаясь, растягивает петлю 15, второй конец которой закреплен посередине элемента 7. Последний, выдвигаясь, в свою очередь растягивает петлю 17, конец которой закреплен на неподвижном элементе 11. Такое выполнение обеспечивает возможность передачи энергии на большие расстояния. предотвращая провпсание цепей. 5 ил.

14!7092

Изобретение относится к устройствам для передачи коммуникаций к подвижным потребителям и может быть исп«>льзовано н станкостроительной и электротехнической промьпиленносги, а также н обшем машиностроении.

11ель изобретения — - расширение технологических возможностей и сокращение габаритов.

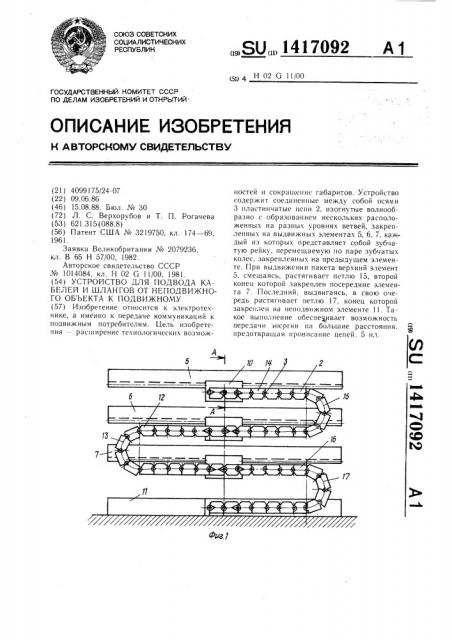

На фиг. 1 изображено предлагаемое уст-- !О ройство, обший вид; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 -- пакет выдвижных элементов в исходном положении; на фиг. 4 — то же, в крайнем правом положении; на фиг. 5 — — то же, в крайнем левом положении. !5

Устройство для подвода кабелей и шлангов от неподвижного объекта к подвижному состоит из двух параллельных пластинчатых цепей l и 2 (фиг. 2), соединенных между собой осями 3 (фиг. 1), на которые укладываются кабели или шланги 4 (фиг. 2). Пепи

1 и 2 изогнуты волнообразно с образованием нескольких расположенных на разных уровнях ветвей, закрепленных на выдвижных элементах 5, 6 и 7 (фиг. 1), соединенных с образованием пакета, причем число ветвей равно числу выдвижных элементов. Каждый выдвижной элемент представляет собой зубчатую рейку, перемещаемую по паре зубчатых колес 8 (фиг. 3), закрепленных на предыдушем выдвижном элементе. 30

При сборке цепи один конец соединяющей соседние ветви петли крепят с помощью болтов 9 к кронштейнам 10 (фиг. 1 и 2), расположенным посередине выдвижных элементов 5, 6 и 7. Другой конец петли крепят аналогично к кронштейну последующего по высоте элемента и т.д. Конец последней петли крепят к кронштейну неподвижного элемента 11. При этом для обеспечения гибкости цепи петли собирают таким образом, что пластины 12 петли 13 перевернуты по отношению к пластинам !4 петли 15, а пластины 16 петли 17 перевернуты по отношению к пластинам 12 петли 13 и т.д. Длина петель имеет такую величину, которая позволяет выдвинуть один выдвижной элемент относительно другого. 45

Отгибание верхнего и нижнего краев пластин (фиг. 2) создает жесткость ветви цепи и не требует установки роликов дополнительных направляющих для роликов и неподвижных снн>рных няпраиляюших для ветвей цен и.

Устройство работает следукпцим образом.

При выдвижении пакета подвижных элементов вправо (фиг. 4) верхний элемент 5, смещаясь, растягивает петлю 15, второй конец которой закреплен посередине элемента 7. Элемент 7, выдвигаясь растягивает петлю !7, второй конец которой закреплен на неподвижном элементе 11, на котором установлены приводные зубчатые колеся 18.

При выдвижении пакета подвижных элементов влево (фиг. 5) происходит аналогичное взаимодействие петель гибкого змеевика с выдвижными элемен тами.

Вьп|олнение предлагаемого устройства в виде пакета выдвижных элементов с закрепленными на ННх цепями, изогнутыми волнообразно, когда перемешение одного выдвижного элемента относительно другого невелико, расширяет технологические возможности устройства, обеспечивая возможность передачи энергии на большие расстояния беэ установки дополнительных устройств для направления и предотвращения провисания цепей, при этом изделия с энергоносителем могут перемешаться как в одну, так и в другую сторону. Кроме того, устройство в сложенном состоянии имеет минимальные габариты и его можно устанавливать в ограниченное пространство (шлюз).

Фо рм ула и зоб ре тения

Устройство для подвода кабелей и шлангов от неподвижного объекта к подвижному, расположенным на разных уровнях, содержащее две параллельные пластинчатые цепи, соединенные между собой элементами для крепления кабелей и шлангов в виде осей и изогнутые с образованием нескольких расположенных на разных уровнях ветвей, уложенных на протяженных опорах, одна из которых соединена с подвижным объектом, а нижняя — с неподвижным, отличающееся тем, что, с целью расширения технологических возможностей и сокрашения габаритов, опоры соединены между собой с образованием пакета выдвижных друг относительно друга элементов, при этом цепь изогнута волнообразно и каждая ее ветвь закреплена на соответствующей опоре. (,ocr<<»<< r< г<ь (. 110иои
